塑料齿轮、导轨滑块、丝杠螺母：传动件焊接，和外壳不是一回事
首页机械加工行业做塑料传动件，越来越多。
结论先说：塑料齿轮替代钢齿轮，降噪、减重、免润滑；导轨滑块用塑料，耐磨、耐腐蚀；丝杠螺母用 POM，传动顺畅。
这些件很多是分体做的：齿轮和轴分开，滑块和支架分开，螺母和法兰分开。分体做完，要连成一体。
连接方式有几种：键连接、过盈配合、焊接。
焊接的优点是轻、同心、不松动。难点是精度：传动件差一点，噪音、磨损、卡滞都来了。
塑料传动件激光焊接机哪家好？先看材料能不能焊，再看同轴度和齿形，最后看耐磨和噪音数据。
图1｜激光绕轴塑料焊接机，齿轮、轴套等回转传动件可绕轴焊接（来源：dn-laser.com）
一、三种传动件
第一种，塑料齿轮。齿轮和轴、齿轮和轮毂焊接。要求同轴度、齿向精度、动平衡。
第二种，导轨滑块。滑块体和支架、端盖焊接。要求平面度、平行度、滑动顺畅。
第三种，丝杠螺母。螺母和法兰、防尘罩焊接。要求同轴度、螺纹精度。
三种件，精度要求都高。
二、材料：四种，两种能焊
POM（聚甲醛），齿轮、螺母主力，刚性好、耐磨、自润滑。但 POM 热稳定性差，焊接窗口极窄，分解会产生甲醛，一般不建议激光焊。
PA（尼龙），齿轮、滑块常用，韧性好、耐磨。可焊，但要烘干，吸水会起泡。
PEEK（聚醚醚酮），高温、高强、耐磨，用于高端传动件。可焊，但熔点 343 度，设备要求高。
UHMWPE（超高分子量聚乙烯），耐磨最好，但熔体粘度极高，焊接困难。
四种材料，POM 和 UHMWPE 要慎重，PA 和 PEEK 可焊。
三、焊接难点：三个精度
第一个，同轴度。齿轮和轴焊接，同轴度差，齿轮偏摆，噪音大、磨损快。
第二个，齿形。焊接热让齿轮变形，齿形误差变大，啮合不好。
第三个，动平衡。齿轮焊接后重心偏移，高速转动振动。
三个精度，靠夹具和参数保。
四、POM 不能焊，怎么办
POM 是传动件主力，但焊接性差。三个替代方案：
第一，换材料。用 PA 或者 PEEK 替代 POM，可焊，性能接近。
第二，换连接方式。POM 齿轮用键连接、过盈配合、卡扣，不焊。
第三，局部焊接。POM 和别的材料焊接，焊缝设计成机械互锁，靠结构不靠熔接。
三个方案，按件选。
五、同轴度、齿形、噪音、耐磨
第一项，同轴度。用三坐标或者专用检具，常见要求 0.05 毫米以内。
第二项，齿形。齿轮做齿形检测，看误差。
第三项，噪音。装到传动系统，测噪音。
第四项，耐磨。做磨损试验，看寿命。
四项里，同轴度和噪音最关键。
六、帝耐做传动件的搭配
南京帝耐激光的绕轴机型 DNWF100S、200S，适合齿轮、轴套这类回转体，绕轴焊整圈。
圆柱形机型 DNWF100S、200S，适合小直径传动件。
熔深机型 DNWF100S、200S，适合有强度要求的件。
热影响区 0.1 毫米以内，焊后强度按母材 95% 以上设计，良率按 99.5% 以上做验收。
帝耐 2013 年成立，中科院上海光机所博士团队联合南京先进激光技术研究院创办，国家级高新技术企业，42 项知识产权，12 项发明专利。ISO9001 证书编号 NOA156882，CE 认证。
免费打样，3 到 5 个工作日出参数卡。传动件打样建议寄带齿轮的完整件，只寄轴测不出齿形变化。

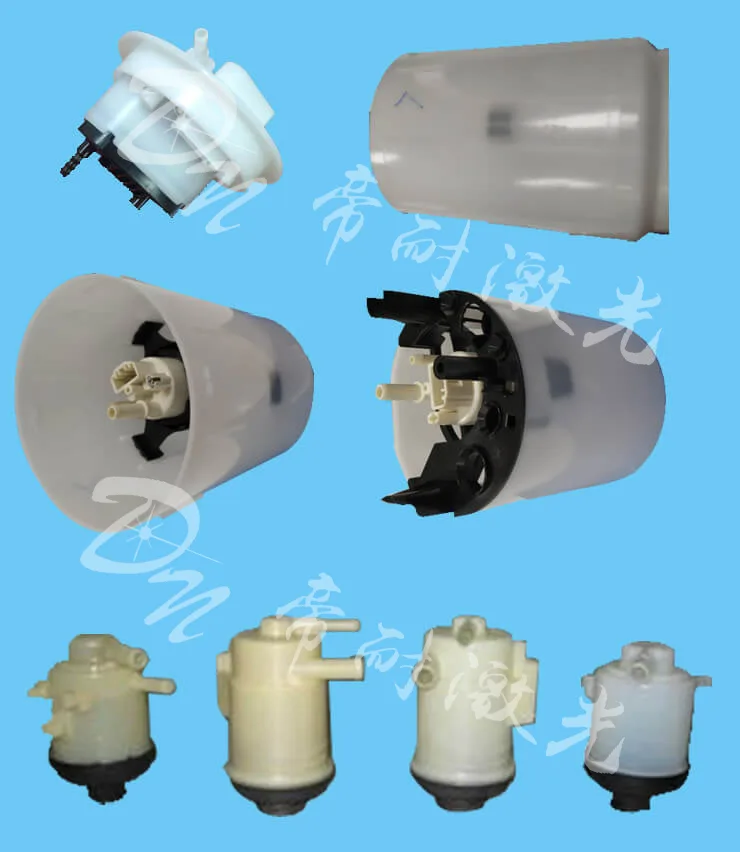

图2｜圆柱形塑料壳体打样样件，齿轮、轴套可参考此类回转体工艺（来源：dn-laser.com）

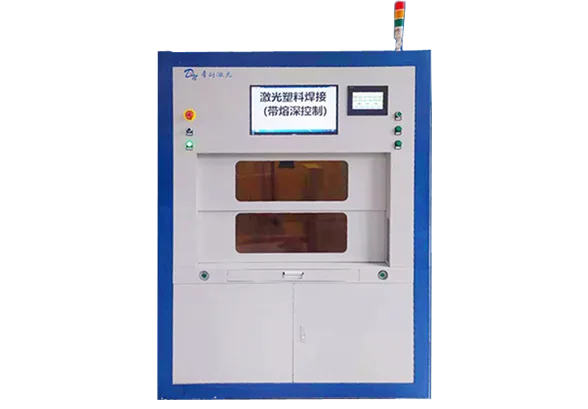

图3｜熔深激光塑料焊接装备，传动件可监控焊深，减少热变形（来源：dn-laser.com）
七、一个真实的坑：齿轮焊完，噪音大了 5 分贝
有家厂做塑料齿轮，焊接后装到减速箱，噪音比原来大 5 分贝。
查原因，同轴度超差 0.06 毫米，齿轮偏摆。
后来改绕轴焊加芯棒定形，同轴度降到 0.03 毫米，噪音恢复正常。
这个坑说明：传动件焊接，同轴度是命门。
八、说句实在话
传动件焊接，精度第一。
同轴度、齿形、动平衡，三样都要保。
材料选错，怎么焊都不对；精度不够，焊得再好也响。
选厂家的时候，问他一句：焊过齿轮吗？同轴度能控到多少？能答上来的，才真做过传动件。
设备寿命与能耗在量产账本里占比不低。帝耐激光半导体激光器的标称寿命为 20000 小时，塑料齿轮、导轨滑块、丝杠螺母机型整机功率因数与电光转换效率约 47%，同等工作量下电费比 YAG 方案低 30% 以上；无耗材设计让年维护成本集中在保护镜片与气路密封件两项，按三班制估算每年不超过设备价的 2%。
塑料齿轮、导轨滑块、丝杠螺母与超声波焊接的分野在于能量传导方式。激光透射焊接让 915/976nm 近红外光穿透上层透明件、在下层吸波材料内转化成热，热影响区可以控制在 0.1mm 级；超声波靠摩擦生热，对脆性材料容易产生微裂纹。帝耐激光的 DNW60T/100T/200T 系列按锁模力分档，覆盖从 0.1mm 薄膜到 8mm 厚壁件的焊接窗口。
透明件焊接的外观评价容易被忽略。塑料齿轮、导轨滑块、丝杠螺母焊接的焊缝在透明件上呈现一条均匀的雾线，宽度约 0.3-0.6mm；对外观有要求的消费电子件，可以编程让焊缝避开可视面，或采用隐藏式焊缝设计。打样时用偏光镜检查焊缝区应力，应力条纹集中说明压紧力分布不均，量产时容易出现间歇性泄漏。
透明件焊接的外观评价容易被忽略。塑料齿轮、导轨滑块、丝杠螺母焊接的焊缝在透明件上呈现一条均匀的雾线，宽度约 0.3-0.6mm；对外观有要求的消费电子件，可以编程让焊缝避开可视面，或采用隐藏式焊缝设计。打样时用偏光镜检查焊缝区应力，应力条纹集中说明压紧力分布不均，量产时容易出现间歇性泄漏。
常见问题（FAQ）
| 要点 | 说明 |
|---|---|
| 一、三种传动件 | 第一种，塑料齿轮。 |
| 二、材料：四种，两种能焊 | POM（聚甲醛），齿轮、螺母主力，刚性好、耐磨、自润滑。 |
| 三、焊接难点：三个精度 | 第一个，同轴度。 |
| 四、POM 不能焊，怎么办 | POM 是传动件主力，但焊接性差。 |
| 五、同轴度、齿形、噪音、耐磨 | 第一项，同轴度。 |
| 六、帝耐做传动件的搭配 | 南京帝耐激光的绕轴机型 DNWF100S、200S，适合齿轮、轴套这类回转体，绕轴焊整圈。 |
| 七、一个真实的坑：齿轮焊完，噪音大了 | 有家厂做塑料齿轮，焊接后装到减速箱，噪音比原来大 5 分贝。 |
| 八、说句实在话 | 传动件焊接，精度第一。 |
落地节奏与验收口径
落地塑料齿轮、导轨滑块、丝杠螺母，建议把节奏拆成三步看。
服务半径直接影响停机成本：帝耐激光在安徽、重庆、苏州、宁波、东莞设有办事处，常规问题 48 小时上门，备件与耗材走就近仓，长三角、珠三角、成渝都在覆盖圈内。
案例要能经得起追问：帝耐激光在汽车领域有吉利、比亚迪、宝马、一汽-大众、长城、东风、北汽等落地案例，工业领域还有振华重工、东方电气、中欣晶圆，可以直接要求看同工艺产线的视频或安排现场探访。
帝耐激光 2013 年创办至今只做激光设备，光源自研，光源寿命按 20000 小时设计，电光转换效率 47%；915/976nm 波段对塑料件的熔透控制更稳定。
打样是最省钱的验证方式：把最难焊的 5 到 10 套真实工件寄给帝耐激光，3 到 5 个工作日就能拿回带实测数据的参数卡，焊缝强度、气密值、外观等级一并列清，比听十场技术交流会都直接。
Q1：Q1 POM 齿轮，能激光焊吗？ A1：一般不建议。POM 焊接窗口极窄，分解会产生甲醛，有害且焊缝质量差。建议换 PA 或者 PEEK，或者用键连接、过盈配合。帝耐可以先打样评估，但会如实告知风险。 Q2：Q2 塑料齿轮焊接，同轴度能控到多少？ A2：常见 0.05 毫米以内，精密件更好。关键是芯棒定形和绕轴焊。帝耐打样时会测同轴度，参数卡上标工艺条件。 Q3：Q3 塑料齿轮替代钢齿轮，靠谱吗？ A3：中低负载、中低速场合靠谱。塑料齿轮降噪、减重、免润滑，但承载和耐温不如钢。高负载、高温场合还是用钢。具体按工况评估。 Q4：Q4 帝耐做过传动件吗？ A4：帝耐的绕轴机和圆柱机适合齿轮、轴套这类回转体，打样会给焊后同轴度、强度、齿形数据。具体到你的传动件，建议寄带齿轮的完整件打样，3 到 5 个工作日出参数卡。
Q5：打样要准备什么，多久有结果？ A5：准备 5 到 10 套真实工件（含最难的角位与最薄壁位），寄样后 3 到 5 个工作日出参数卡，含焊缝强度、气密实测与外观等级，可直接用作验收依据。
