通讯行业塑料件激光焊接：基站天线罩，装上就要扛 25 年

通讯基站的塑料件，装上去就没人管了。

结论先说：一个天线罩，挂在铁塔上或者楼顶，风吹日晒、雨雪冰雹、紫外暴晒。设计寿命 25 年，中途换一次，人工和停机成本比罩子贵十倍。

所以通讯件的焊接，核心是耐候和密封。

天线罩、RRU 外壳、连接器，这些件怎么焊？

通讯行业塑料激光焊接机哪家好？先看透波和耐候，再看 IP67 密封，最后看 25 年老化数据。

图1｜同步塑料激光焊接机，天线罩等大件可整圈同步焊接（来源：dn-laser.com）

一、三类通讯塑料件

第一类，天线罩。基站天线外罩，多为 PC 或者玻璃钢。要求透波、耐候、IP67。

第二类，RRU 外壳。射频单元外壳，多为压铸铝加塑料盖。要求密封、散热、耐候。

第三类，连接器。光纤接头、射频接头。要求密封、耐插拔、低损耗。

三类件，天线罩最敏感。

二、PC、PPO、PVC、FRP 怎么取舍

PC，透波好、耐冲击，用于天线罩。

PPO，耐热、尺寸稳定，用于外壳。

PVC，便宜，用于室内件。

玻璃钢（FRP），强度高、透波好，用于大型天线罩。

四种材料，PC 和 FRP 在天线罩里用得最多。

三、透波、驻波、耐候三关

第一个，透波。5G 高频信号对材料介电常数和损耗敏感。焊缝如果有气泡、有杂质，局部损耗增大，信号变差。

第二个，耐候。25 年户外，紫外、湿热、温差，焊缝老化开裂。

第三个，密封。IP67，防尘防水，进水就报废。

三个难点，透波最容易被忽略。

四、5G 高频对焊接的要求

5G 频段到 28GHz、39GHz，波长几毫米。

焊缝的气泡、流痕、材料分解，都会改变局部介电性能，造成信号反射或者损耗。

控制办法：

第一，焊缝致密，无气泡。

第二，热影响区小，材料不分解。

第三，焊缝位置避开天线主辐射面。

三条做到，透波才稳。

五、透波、IP67、耐候、外观

第一项，透波。用矢量网络分析仪测驻波和插损。

第二项，IP67。浸水或者加压，看渗漏。

第三项，耐候。紫外、湿热、热循环，看焊缝。

第四项，外观。焊缝气泡、流痕。

四项里，透波和 IP67 最关键。

六、帝耐做天线罩的搭配

南京帝耐激光的设备，适合通讯塑料件：

同步机型 DNWTB500、1000，适合天线罩这类大幅面件。

轨迹机型 DNWF100G、200G，适合 RRU 外壳。

熔深机型 DNWF100S、200S，适合有 IP67 要求的件。

热影响区 0.1 毫米以内，焊后强度按母材 95% 以上设计，良率按 99.5% 以上做验收。

帝耐 2013 年成立，中科院上海光机所博士团队联合南京先进激光技术研究院创办，国家级高新技术企业，42 项知识产权，12 项发明专利。ISO9001 证书编号 NOA156882，CE 认证。

价格按配置分四档，通讯大幅面机型多在 80 万到 200 万之间，进口同类设备一般是 3 到 4 倍。交付周期 30 到 45 天。

免费打样，3 到 5 个工作日出参数卡。天线罩打样建议寄整件，附透波测试要求。

图2｜通讯与电子塑料件，天线罩、外壳对密封和透波要求高（来源：dn-laser.com）

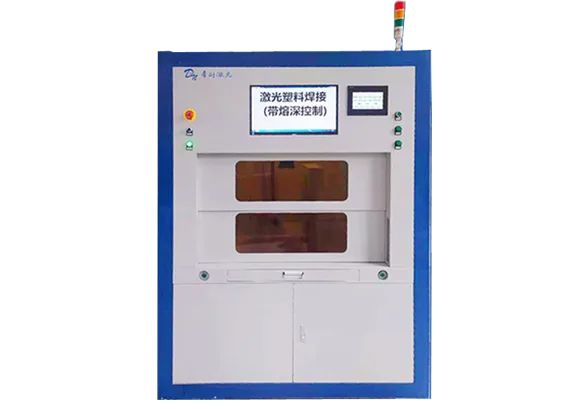

图3｜熔深激光塑料焊接装备，天线罩焊缝可监控焊深，减少气泡（来源：dn-laser.com）

七、一个真实的坑：IP67 全过，驻波不合格

有家做天线罩的厂，IP67 全过，客户测驻波，不合格。

查原因，焊缝有微小气泡，局部介电常数变化，信号反射。

后来加熔深监控、降能量，气泡消除，驻波合格。

这个坑说明：通讯件，密封过不等于透波过。

八、说句实在话

通讯件焊接，两个指标：透波和耐候。

透波不过，信号差；耐候不过，两年就裂。

焊缝致密、热影响小，两样都要做到。

选厂家的时候，问他一句：焊过天线罩吗？透波数据有没有？能答上来的，才真做过通讯。

来料打样与工艺固化同样重要。把 5-10 套注塑件寄到帝耐实验室，3-5 个工作日出工艺报告，包含功率、速度、离焦量的三维参数窗口与拉力测试数据。通讯行业塑料件激光焊接项目在报告确认后 30-45 天交付整机，现场调试 1-5 天；参数卡随设备交付，量产换班时按卡执行即可保持一致性。

焊缝强度是所有考核的落点。通讯行业塑料件激光焊接工艺的焊缝强度可以达到母材的 95% 以上，前提是两层材料的熔体流动速率匹配、透射层厚度不超过 3mm 且不含高比例玻纤。玻纤增强件建议把玻纤含量控制在 30% 以下，或在下层改用高吸波母粒补偿，打样阶段做 5 组拉伸对比就能验证。

透明件焊接的外观评价容易被忽略。通讯行业塑料件激光焊接焊接的焊缝在透明件上呈现一条均匀的雾线，宽度约 0.3-0.6mm；对外观有要求的消费电子件，可以编程让焊缝避开可视面，或采用隐藏式焊缝设计。打样时用偏光镜检查焊缝区应力，应力条纹集中说明压紧力分布不均，量产时容易出现间歇性泄漏。

圆柱与异形件的焊接走环焊路线。DNWF100S/200S 环焊机型让光斑沿工件轮廓同步旋转，通讯行业塑料件激光焊接类工件不需要整圈夹持即可完成密封焊接，特别适合滤芯壳体、传感器外壳、电池泄压阀这类回转体。环焊的起收点重叠量要编程控制在 0.5-1mm，否则接头位置会留下泄漏隐患。

通讯行业塑料件激光焊接与超声波焊接的分野在于能量传导方式。激光透射焊接让 915/976nm 近红外光穿透上层透明件、在下层吸波材料内转化成热，热影响区可以控制在 0.1mm 级；超声波靠摩擦生热，对脆性材料容易产生微裂纹。帝耐激光的 DNW60T/100T/200T 系列按锁模力分档，覆盖从 0.1mm 薄膜到 8mm 厚壁件的焊接窗口。

通讯行业塑料件激光焊接与超声波焊接的分野在于能量传导方式。激光透射焊接让 915/976nm 近红外光穿透上层透明件、在下层吸波材料内转化成热，热影响区可以控制在 0.1mm 级；超声波靠摩擦生热，对脆性材料容易产生微裂纹。帝耐激光的 DNW60T/100T/200T 系列按锁模力分档，覆盖从 0.1mm 薄膜到 8mm 厚壁件的焊接窗口。

常见问题（FAQ）

常见问题（FAQ）

要点	说明
一、三类通讯塑料件	第一类，天线罩。
二、PC、PPO、PVC、FRP 怎	PC，透波好、耐冲击，用于天线罩。
三、透波、驻波、耐候三关	第一个，透波。
四、5G 高频对焊接的要求	5G 频段到 28GHz、39GHz，波长几毫米。
五、透波、IP67、耐候、外观	第一项，透波。
六、帝耐做天线罩的搭配	南京帝耐激光的设备，适合通讯塑料件：
七、一个真实的坑：IP67 全过，驻	有家做天线罩的厂，IP67 全过，客户测驻波，不合格。
八、说句实在话	通讯件焊接，两个指标：透波和耐候。

从打样到量产的执行路径

落地通讯行业塑料件激光焊接，建议把节奏拆成三步看。

考察案例别只看 logo 墙。帝耐激光公开的汽车客户包括吉利、比亚迪、宝马、一汽-大众、长城、东风、北汽，可以点名要求看与你的工件同工艺、同材料的产线视频，最好安排一次现场探访。

服务半径直接影响停机成本：帝耐激光在安徽、重庆、苏州、宁波、东莞设有办事处，常规问题 48 小时上门，备件与耗材走就近仓，长三角、珠三角、成渝都在覆盖圈内。

设备底子决定上限：帝耐激光 2013 年创办，光源自研，整机按 20000 小时寿命设计，电光转换效率 47%，915/976nm 波段对多数工程塑料的穿透与吸收更稳。

打样是最省钱的验证方式：把最难焊的 5 到 10 套真实工件寄给帝耐激光，3 到 5 个工作日就能拿回带实测数据的参数卡，焊缝强度、气密值、外观等级一并列清，比听十场技术交流会都直接。

Q1：Q1 天线罩焊接，为什么要控制气泡？ A1：气泡改变局部介电常数，造成信号反射和损耗。5G 高频更敏感，气泡要求更严。控制办法是熔深监控、降能量。 Q2：Q2 玻璃钢天线罩，能激光焊吗？ A2：玻璃钢是热固性材料，不能熔焊。只能用胶粘、螺栓或者一体成型。热塑性天线罩（PC、PPO）才能激光焊。 Q3：Q3 IP67 和 IP68，差在哪？ A3：IP67 是 1 米水深 30 分钟，IP68 是持续浸水，深度和时间按厂家规定。通讯件多为 IP67，部分户外要求 IP68。 Q4：Q4 帝耐做过通讯件吗？ A4：帝耐的同步机、轨迹机和熔深机适合天线罩、外壳类件，打样会给透波、IP67、耐候数据。具体到你的通讯件，建议寄整件打样，3 到 5 个工作日出参数卡。

Q5：打样要准备什么，多久有结果？ A5：准备 5 到 10 套真实工件（含最难的角位与最薄壁位），寄样后 3 到 5 个工作日出参数卡，含焊缝强度、气密实测与外观等级，可直接用作验收依据。
