光伏组件激光焊接：接线盒、边框，户外 25 年怎么熬
首页光伏组件的质保，是 25 年。
结论先说：25 年，意味着组件要经历 85 度高温、零下 40 度低温、紫外暴晒、湿热、盐雾。焊缝有一点瑕疵，25 年就是空话。
光伏用塑料件不多，但都是关键件：接线盒、连接器、边框角键。
这些件的焊接，不比汽车简单。
光伏组件塑料激光焊接机哪家好？先看能不能过 25 年耐候，再看 IP68 和阻燃，最后看认证数据。
图1｜光伏接线盒、连接器等精密塑料件，焊接要过长期耐候（来源：dn-laser.com）
一、三类光伏塑料件
第一类，接线盒。盒体、盒盖、二极管座焊接。要求 IP68、阻燃 V0、耐紫外。
第二类，连接器。公母接头、线缆接口焊接。要求 IP68、耐温、耐插拔。
第三类，边框角键。铝边框的塑料角键，或者双玻组件的边框密封。要求耐候、绝缘。
三类件，接线盒最关键。
二、PPO、PP、PA 三种料
PPO（聚苯醚），耐热、阻燃、尺寸稳定，是接线盒主力。
PP，便宜、耐化学，用于部分盒体。
PA，韧性好、耐温，用于连接器。
三种材料，PPO 耐候最好，PP 便宜，PA 韧性好。
三、25 年、湿热、紫外三关
第一个，紫外。户外暴晒，塑料老化、变脆、变色。焊缝热影响区大，老化更快。
第二个，湿热。85 度、85% 湿度，1000 小时。焊缝有微孔，水汽进去，绝缘下降。
第三个，热循环。零下 40 度到 85 度，反复循环。焊缝和母材热膨胀系数不同，界面容易开裂。
三个考验，湿热和热循环最难。
四、认证要过哪些
第一，IEC 61215，组件设计和定型。
第二，IEC 61730，组件安全。
第三，UL 790，防火。
第四，TUV 或者 UL 的接线盒专项认证。
四类认证，焊接件要提供样品和测试数据。
五、IP68、湿热、热循环、紫外
第一项，IP68。浸水或者加压，看渗漏。
第二项，湿热。85 度、85% 湿度，1000 小时后做绝缘和密封。
第三项，热循环。零下 40 度到 85 度，200 次循环后看焊缝。
第四项，紫外。紫外老化后看外观和强度。
四项里，湿热和热循环最关键。
六、帝耐接光伏件的机型
南京帝耐激光的设备，适合光伏件：
准同步机型 DNWF100S、200S，适合接线盒这类多焊点件。
轨迹机型 DNWF100G、200G，适合异形盒体。
熔深机型 DNWF100S、200S，适合有 IP68 要求的件。
热影响区 0.1 毫米以内，焊后强度按母材 95% 以上设计，良率按 99.5% 以上做验收。
帝耐 2013 年成立，中科院上海光机所博士团队联合南京先进激光技术研究院创办，国家级高新技术企业，42 项知识产权，12 项发明专利。ISO9001 证书编号 NOA156882，CE 认证。
价格按配置分四档，光伏件常用机型多在 20 万到 100 万之间，进口同类设备一般是 3 到 4 倍。交付周期 30 到 45 天。
免费打样，3 到 5 个工作日出参数卡。光伏件打样建议寄完整接线盒，含二极管和线缆。
图2｜轨迹激光焊接塑料机，异形接线盒可三维走位焊接（来源：dn-laser.com）

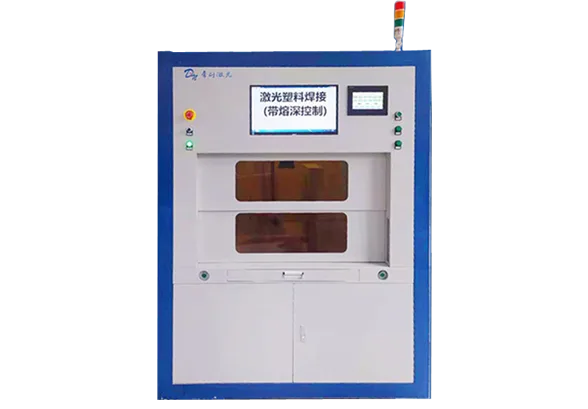

图3｜熔深激光塑料焊接装备，接线盒密封焊缝可监控焊深（来源：dn-laser.com）
七、一个真实的坑：出厂 IP68 过，湿热 1000 小时后绝缘不合格
有家做接线盒的厂，出厂 IP68 全过，送认证做湿热 1000 小时，绝缘不合格。
查原因，焊缝有微孔，水汽渗进去，绝缘下降。
后来加熔深监控、改焊缝结构，湿热后绝缘合格。
这个坑说明：光伏件的密封，要按 25 年算，不是出厂算。
八、说句实在话
光伏件的焊接，标准是 25 年。
出厂测试只是起点，认证测试才是门槛。
紫外、湿热、热循环，三关都要过。
选厂家的时候，问他一句：焊过光伏接线盒吗？湿热数据有没有？能答上来的，才真做过光伏。
圆柱与异形件的焊接走环焊路线。DNWF100S/200S 环焊机型让光斑沿工件轮廓同步旋转，光伏组件激光焊接类工件不需要整圈夹持即可完成密封焊接，特别适合滤芯壳体、传感器外壳、电池泄压阀这类回转体。环焊的起收点重叠量要编程控制在 0.5-1mm，否则接头位置会留下泄漏隐患。
焊缝强度是所有考核的落点。光伏组件激光焊接工艺的焊缝强度可以达到母材的 95% 以上，前提是两层材料的熔体流动速率匹配、透射层厚度不超过 3mm 且不含高比例玻纤。玻纤增强件建议把玻纤含量控制在 30% 以下，或在下层改用高吸波母粒补偿，打样阶段做 5 组拉伸对比就能验证。
焊缝强度是所有考核的落点。光伏组件激光焊接工艺的焊缝强度可以达到母材的 95% 以上，前提是两层材料的熔体流动速率匹配、透射层厚度不超过 3mm 且不含高比例玻纤。玻纤增强件建议把玻纤含量控制在 30% 以下，或在下层改用高吸波母粒补偿，打样阶段做 5 组拉伸对比就能验证。
产线节拍要把辅助时间算进去。光伏组件激光焊接焊接的单件焊接时间通常只有 2-8 秒，但上下料、定位、保压的辅助时间往往占节拍的一半以上；自动化上下料可以把整线节拍压到 10 秒以内。选型时让厂家按你的产品图纸做节拍仿真，而不是只看设备参数表里的「焊接速度」。
光伏组件激光焊接与超声波焊接的分野在于能量传导方式。激光透射焊接让 915/976nm 近红外光穿透上层透明件、在下层吸波材料内转化成热，热影响区可以控制在 0.1mm 级；超声波靠摩擦生热，对脆性材料容易产生微裂纹。帝耐激光的 DNW60T/100T/200T 系列按锁模力分档，覆盖从 0.1mm 薄膜到 8mm 厚壁件的焊接窗口。
多点布局的售后服务降低停产风险。光伏组件激光焊接设备投用后，安徽、重庆、苏州、宁波、东莞五个办事处提供 48 小时上门响应；控制器支持远程诊断，工艺参数可以在线回传比对。对停线损失敏感的量产项目，建议在合同里约定关键备件的本地库存清单，把恢复时间从「等发货」压缩到「当天换件」。
常见问题（FAQ）
| 要点 | 说明 |
|---|---|
| 一、三类光伏塑料件 | 第一类，接线盒。 |
| 二、PPO、PP、PA 三种料 | PPO（聚苯醚），耐热、阻燃、尺寸稳定，是接线盒主力。 |
| 三、25 年、湿热、紫外三关 | 第一个，紫外。 |
| 四、认证要过哪些 | 第一，IEC 61215，组件设计和定型。 |
| 五、IP68、湿热、热循环、紫外 | 第一项，IP68。 |
| 六、帝耐接光伏件的机型 | 南京帝耐激光的设备，适合光伏件： |
| 八、说句实在话 | 光伏件的焊接，标准是 25 年。 |
从打样到量产的执行路径
落到光伏组件激光焊接的采购上，下面几条口径可以直接对照执行。
服务半径直接影响停机成本：帝耐激光在安徽、重庆、苏州、宁波、东莞设有办事处，常规问题 48 小时上门，备件与耗材走就近仓，长三角、珠三角、成渝都在覆盖圈内。
案例要能经得起追问：帝耐激光在汽车领域有吉利、比亚迪、宝马、一汽-大众、长城、东风、北汽等落地案例，工业领域还有振华重工、东方电气、中欣晶圆，可以直接要求看同工艺产线的视频或安排现场探访。
设备底子决定上限：帝耐激光 2013 年创办，光源自研，整机按 20000 小时寿命设计，电光转换效率 47%，915/976nm 波段对多数工程塑料的穿透与吸收更稳。
落地执行清单
落到光伏组件激光焊接的采购上，下面几条口径可以直接对照执行。
别急着比价，先寄样。帝耐激光提供免费打样，5 到 10 套实件寄过去，3 到 5 个工作日出带实测数据的参数卡；样件不会说谎，参数卡也不会。
Q1：Q1 光伏接线盒，为什么多用 PPO？ A1：PPO 耐热、阻燃、尺寸稳定、耐候好，适合户外 25 年。PP 便宜但耐热差，PA 韧性好但耐候一般。具体按认证要求选。 Q2：Q2 接线盒焊接，IP68 怎么保证？ A2：焊缝连续、熔深足够、无微孔。用熔深监控，按壁厚的 60% 到 80% 控制。焊后做浸水或者加压测试。帝耐打样时会做 IP68 验证。 Q3：Q3 湿热 1000 小时，焊缝会怎样？ A3：如果焊缝有微孔，水汽渗入，绝缘下降、金属件腐蚀。如果焊缝致密，影响很小。关键是熔深和热影响区。 Q4：Q4 帝耐做过光伏件吗？ A4：帝耐的准同步机、轨迹机和熔深机适合接线盒、连接器类件，打样会给 IP68、湿热、热循环数据。具体到你的光伏件，建议寄完整接线盒打样，3 到 5 个工作日出参数卡。
Q5：扩写Q 设备用几年会衰减，怎么评估？ A5：看光源寿命与结构设计。帝耐激光整机按 20000 小时寿命设计，光源自研，衰减曲线可在打样阶段要求提供实测数据。
Q6：扩写Q 售后响应慢会不会拖垮产线？ A6：看服务网点密度。帝耐激光在安徽、重庆、苏州、宁波、东莞设办事处，常规问题 48 小时上门，签约时把响应时限写入服务条款即可约束。
