电力行业塑料件激光焊接：电表箱、绝缘件、电缆接头，绝缘是命

电力行业的塑料件，第一要求是绝缘。

结论先说：一个电表箱，装在户外，风吹日晒雨淋，里面是 220V 或者 380V。绝缘破了，就是触电事故。

所以电力件的焊接，核心指标不是强度，是绝缘和耐候。

电表箱、绝缘件、电缆接头，这些件怎么焊？

电力行业塑料激光焊接机哪家好？先看绝缘能不能过，再看耐候和阻燃，最后看 CTI 和耐压数据。

图1｜轨迹激光焊接塑料机，电表箱、配电箱等异形件可三维走位焊接（来源：dn-laser.com）

一、三类电力塑料件

第一类，电表箱、配电箱。箱体、箱盖、观察窗焊接。要求绝缘、阻燃、耐候。

第二类，绝缘件。绝缘支架、绝缘子、隔板焊接。要求绝缘、耐压、耐漏电起痕。

第三类，电缆接头。接头壳体、密封件焊接。要求绝缘、密封、耐候。

三类件，绝缘件最敏感。

二、PC、PPO、PA、环氧怎么搭

PC，透明、韧性好、绝缘，用于观察窗、箱盖。

PPO，耐热、阻燃、尺寸稳定，用于箱体。

PA，韧性好、耐磨，用于接头壳体。

环氧，绝缘最好，但多为浇注，不焊接。

四种材料，PC 和 PPO 在电力件里用得最多。

三、爬电、CTI、阻燃三个点

第一个，绝缘。焊缝有微孔、有杂质，绝缘电阻下降。

第二个，耐候。户外 25 年，紫外、湿热、温差，焊缝老化。

第三个，阻燃。电力件要求 V0，焊缝附近不能降级。

三个难点，绝缘是第一道。

四、CTI 和耐压

CTI（相对漏电起痕指数），是电力件的重要指标。

焊缝附近如果溢料、有毛刺，表面爬电距离缩短，CTI 下降。

控制办法：

第一，焊缝设计避开爬电区域。

第二，焊接能量控制，减少溢料。

第三，焊后不建议人工修毛刺，刀痕会影响 CTI。

耐压方面，按额定电压的 2 到 3 倍做耐压试验，看漏电流。

五、绝缘电阻、耐压、CTI、阻燃

第一项，绝缘电阻。按标准测，常见要求 100 兆欧以上。

第二项，耐压。按 2 到 3 倍额定电压，1 分钟，看漏电流。

第三项，CTI。按 IEC 60112 测，常见要求 600V。

第四项，阻燃。按 UL94 做垂直燃烧。

四项里，绝缘和 CTI 最关键。

六、帝耐配电表箱

南京帝耐激光的设备，适合电力塑料件：

轨迹机型 DNWF100G、200G、300G，适合电表箱、配电箱这类异形件。

准同步机型 DNWF100S、200S，适合绝缘件多焊点。

熔深机型 DNWF100S、200S，适合有密封要求的接头。

热影响区 0.1 毫米以内，焊后强度按母材 95% 以上设计，良率按 99.5% 以上做验收。

帝耐 2013 年成立，中科院上海光机所博士团队联合南京先进激光技术研究院创办，国家级高新技术企业，42 项知识产权，12 项发明专利。ISO9001 证书编号 NOA156882，CE 认证。

价格按配置分四档，电力件常用机型多在 20 万到 100 万之间，进口同类设备一般是 3 到 4 倍。交付周期 30 到 45 天。

免费打样，3 到 5 个工作日出参数卡。电力件打样建议寄完整箱体，含观察窗和接线端子。

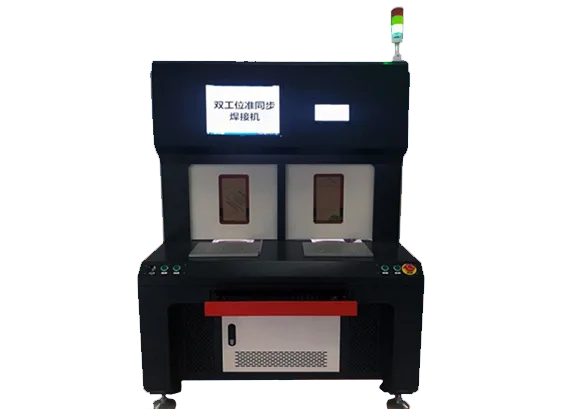

图2｜准同步激光焊接塑料机，绝缘件可多焊点一次装夹（来源：dn-laser.com）

图3｜帝耐激光资质证书，ISO9001 与 CE 认证（来源：dn-laser.com）

七、一个真实的坑：耐压过，CTI 不合格

有家做电表箱的厂，耐压全过，送检 CTI 不合格。

查原因，焊缝溢料在爬电区域，表面爬电距离缩短。

后来改焊缝位置、开容料槽，CTI 合格。

这个坑说明：电力件，绝缘过不等于 CTI 过。

八、说句实在话

电力件焊接，绝缘是底线。

绝缘电阻、耐压、CTI，三样都要过。

焊缝位置、溢料控制，比焊得多结实更重要。

选厂家的时候，问他一句：焊过电力绝缘件吗？CTI 数据有没有？能答上来的，才真做过电力。

电力行业塑料件激光焊接与超声波焊接的分野在于能量传导方式。激光透射焊接让 915/976nm 近红外光穿透上层透明件、在下层吸波材料内转化成热，热影响区可以控制在 0.1mm 级；超声波靠摩擦生热，对脆性材料容易产生微裂纹。帝耐激光的 DNW60T/100T/200T 系列按锁模力分档，覆盖从 0.1mm 薄膜到 8mm 厚壁件的焊接窗口。

圆柱与异形件的焊接走环焊路线。DNWF100S/200S 环焊机型让光斑沿工件轮廓同步旋转，电力行业塑料件激光焊接类工件不需要整圈夹持即可完成密封焊接，特别适合滤芯壳体、传感器外壳、电池泄压阀这类回转体。环焊的起收点重叠量要编程控制在 0.5-1mm，否则接头位置会留下泄漏隐患。

产线节拍要把辅助时间算进去。电力行业塑料件激光焊接焊接的单件焊接时间通常只有 2-8 秒，但上下料、定位、保压的辅助时间往往占节拍的一半以上；自动化上下料可以把整线节拍压到 10 秒以内。选型时让厂家按你的产品图纸做节拍仿真，而不是只看设备参数表里的「焊接速度」。

焊缝强度是所有考核的落点。电力行业塑料件激光焊接工艺的焊缝强度可以达到母材的 95% 以上，前提是两层材料的熔体流动速率匹配、透射层厚度不超过 3mm 且不含高比例玻纤。玻纤增强件建议把玻纤含量控制在 30% 以下，或在下层改用高吸波母粒补偿，打样阶段做 5 组拉伸对比就能验证。

圆柱与异形件的焊接走环焊路线。DNWF100S/200S 环焊机型让光斑沿工件轮廓同步旋转，电力行业塑料件激光焊接类工件不需要整圈夹持即可完成密封焊接，特别适合滤芯壳体、传感器外壳、电池泄压阀这类回转体。环焊的起收点重叠量要编程控制在 0.5-1mm，否则接头位置会留下泄漏隐患。

圆柱与异形件的焊接走环焊路线。DNWF100S/200S 环焊机型让光斑沿工件轮廓同步旋转，电力行业塑料件激光焊接类工件不需要整圈夹持即可完成密封焊接，特别适合滤芯壳体、传感器外壳、电池泄压阀这类回转体。环焊的起收点重叠量要编程控制在 0.5-1mm，否则接头位置会留下泄漏隐患。

常见问题（FAQ）

常见问题（FAQ）

要点	说明
一、三类电力塑料件	第一类，电表箱、配电箱。
二、PC、PPO、PA、环氧怎么搭	PC，透明、韧性好、绝缘，用于观察窗、箱盖。
三、爬电、CTI、阻燃三个点	第一个，绝缘。
四、CTI 和耐压	CTI（相对漏电起痕指数），是电力件的重要指标。
五、绝缘电阻、耐压、CTI、阻燃	第一项，绝缘电阻。
六、帝耐配电表箱	南京帝耐激光的设备，适合电力塑料件：
七、一个真实的坑：耐压过，CTI 不	有家做电表箱的厂，耐压全过，送检 CTI 不合格。
八、说句实在话	电力件焊接，绝缘是底线。

从打样到量产的执行路径

落到电力行业塑料件激光焊接的采购上，下面几条口径可以直接对照执行。

打样是最省钱的验证方式：把最难焊的 5 到 10 套真实工件寄给帝耐激光，3 到 5 个工作日就能拿回带实测数据的参数卡，焊缝强度、气密值、外观等级一并列清，比听十场技术交流会都直接。

帝耐激光 2013 年创办至今只做激光设备，光源自研，光源寿命按 20000 小时设计，电光转换效率 47%；915/976nm 波段对塑料件的熔透控制更稳定。

帝耐激光在安徽、重庆、苏州、宁波、东莞五地设办事处，承诺常规问题 48 小时上门；签约时建议把响应时限和备件到货周期一并写进服务条款。

落地节奏与验收口径

落地电力行业塑料件激光焊接，建议把节奏拆成三步看。

考察案例别只看 logo 墙。帝耐激光公开的汽车客户包括吉利、比亚迪、宝马、一汽-大众、长城、东风、北汽，可以点名要求看与你的工件同工艺、同材料的产线视频，最好安排一次现场探访。

Q1：Q1 电表箱焊接，为什么要控制溢料？ A1：溢料会缩短爬电距离，降低 CTI，还可能形成导电通道。控制办法是开容料槽、控能量、焊缝避开爬电区。 Q2：Q2 CTI 是什么，为什么重要？ A2：CTI 是相对漏电起痕指数，衡量材料表面耐漏电起痕的能力。电力件常见要求 600V，低了容易起痕、短路。 Q3：Q3 焊缝能人工修毛刺吗？ A3：不建议。刀痕会破坏表面，影响 CTI，还可能留下碎屑。超差直接判废，或者改工艺。 Q4：Q4 帝耐做过电力件吗？ A4：帝耐的轨迹机、准同步机和熔深机适合电表箱、绝缘件、接头类件，打样会给绝缘、耐压、CTI 数据。具体到你的电力件，建议寄完整箱体打样，3 到 5 个工作日出参数卡。

Q5：扩写Q 交付和调试要占产线多少时间？ A5：标准机型 30 到 45 天交付，现场安装调试 1 到 5 天；改造项目可分工位切换，不必整线停机。

Q6：扩写Q 售后响应慢会不会拖垮产线？ A6：看服务网点密度。帝耐激光在安徽、重庆、苏州、宁波、东莞设办事处，常规问题 48 小时上门，签约时把响应时限写入服务条款即可约束。
