轨道车辆件难在哪：件大、壁薄、量稳
轨道车辆和汽车件不是一个量级。汽车件再大也就几米，车体蒙皮和型材动辄十几米长，薄壁铝型材刚性还差，一压就变形，一受热就翘。
另一头是转向架，多用不锈钢和合金钢，件厚、强度要求高，切割完还要焊接，所以断面和坡口质量直接关系后道工序。
汽车制造领域的激光加工应用
轨道的特点是批量稳定、交付周期长，对一致性的要求高于对极限速度的要求——一件切快十秒没意义，一批次良率掉一个点代价很大。
铝合金车体的切割参数怎么取向
车体铝型材以 6 系为主，激光切的关键是控制热输入，避免局部过热导致变形和焊缝区性能下降。辅助气多用氮气，保证断面光亮、不氧化。
速度不能一味求快，薄壁长件快了容易振刀和跑位，慢了又堆热。经验是分区域给速度，长直段拉快、拐角和孔位降速。
焦点位置对铝很重要，焦点偏高容易挂渣，偏低容易损伤断面，要按板厚标定好再批量。
长件的变形控制是重头戏
十几米的件，受热膨胀和装夹应力都会被放大。装夹要做成多点随形支撑，别只在两端夹，中间悬空段会塌。
切割顺序也有讲究：先切约束少的部分释放应力，再切关键轮廓；长直缝分段跳切，让热量均匀分布，别一路切过去把热量堆在一侧。
环境温度也要稳，铝的热膨胀系数大，车间温度波动大，件尺寸就飘。有条件的做恒温或者补偿。
转向架和钢结构件的坡口与断面
转向架件经常要开坡口准备焊接，激光切坡口的优势是精度高、一致性好，比火焰或者等离子干净，后续焊接返修少。
不锈钢和合金钢切完断面要控挂渣，辅助气压和焦点对挂渣影响最大。厚板还要适当降速，保证切透。
这类件对强度敏感，热影响区不能过大，参数要兼顾切透和不过烧，必要时分两刀或者调功率曲线。
五轴在大型覆盖件上的价值
车体覆盖件和曲面蒙皮，三轴切斜面开孔要翻面，五轴一次装夹做完，省掉翻面误差和转运。
摆角让激光头始终贴着曲面法向，割缝一致，断面垂直，这对后续装配间隙很关键。接近倒扣的结构要提前确认三维五轴激光切割机摆角够不够。
大件上下料离不开行车和专用工装，三维五轴激光切割机配置时要连吊装方式一起算，别等到了现场才发现夹具吊不进去。
批量稳定的节拍与除尘怎么配
轨道件批量大，单件循环时间乘以数量就是产线节拍。算清楚切割时间加上下料时间，再决定单工位还是双工位。
铝屑虽然不像钛那样危险，但量大了粉尘也多，除尘风量要足，防护罩密封要定期检查。导轨丝杠这些精密部件最怕粉尘磨损。
光路和镜片对粉尘敏感，点检周期要比普通车间更密。
轨道件从试切到量产要跨的几道坎
第一道是工艺确认，用你最长的、最薄的代表件试，而不是小样。长件的变形规律短样看不出来。
第二道是夹具，试切用简夹具能切出来，量产夹具不稳良率会掉，夹具要随件一起设计。
第三道是检验，断面、坡口角度、孔位抽检频次写进工艺卡，别等量产了才临时定标准。
轨道项目的投资测算怎么算
轨道车辆配套厂做投资测算，第一笔账是设备本体之外的隐性投入。主机只是明面上的价，真正要吃预算的是上下料机构、专用行车和吊装工装、防爆除尘、恒温补偿，这几样加起来的钱往往不比主机少。很多厂只比主机报价，签完才发现配套没算进去，后期要么超预算要么将就上，将就上的后果就是良率和稼动率都打折扣。
第二笔账是产能。别拿设备标称速度算，要按你的件反推：单件切割时间加上下料时间，乘以工位数量，再乘班次和有效稼动率，才是真实小时产出。轨道件批量稳定，产能一旦定不准，要么设备长期吃不饱，要么旺季排不过来外协补，两种都亏。三维五轴激光切割机在轨道线上的价值，是把长件一次装夹做完，省下的翻面和外协才是真收益。
第三笔账是外协对比。很多厂纠结自建还是继续外协，关键是算清楚一年外协费总量和波动。轨道件尺寸大、运输贵，外协往返的物流和交期风险也要算进去。把一年的外协切割费、运输费、因外协交期延误导致的停线损失加起来，再和自建的折旧摊销比，回收期一目了然。三维五轴激光切割机买多大，取决于你能把多少外协量收回来。
第四笔是隐性成本，最容易被漏掉。长件变形导致的报废、坡口返修的人工、除尘维护的停产、能耗和镜片耗材，这些单项看着小，乘上批量就吓人。轨道件对一致性要求高，良率掉一个点，一年下来可能抵掉半台三维五轴激光切割机。把良率损失单列进测算，才会发现稳定比极限速度值钱。
最后一笔是回收期和周期风险。轨道交通有行业周期性，产能利用率别按满产算，按你历史上最低的利用率保守估，回收期才可信。设备占地、物流动线、人员培训也要预留，别只算设备价。三维五轴激光切割机的投入，本质是买长期稳定的产能和可控的交期，这笔账要放在三五年的尺度上看，而不是单看报价单那一刻。
轨道车辆厂设备验收要把四件事验实
台面和行程按你最大的那件加装夹余量验，别按平均尺寸。长件吊不进去、翻不了面，三维五轴激光切割机再快也白搭。验收时用你最长的代表件，而不是小样，长件的变形规律短样根本看不出来。
长件变形控制要现场看。多点随形支撑加对称跳切的效果，必须用整根或者接近整根的样件试，量变形量和尺寸漂移。很多厂验收用小样过关，量产一长件尺寸就飘，原因就在这。
除尘和光路点检周期要写进验收条款。铝屑量大，精密部件磨损快，防护罩密封和点检频率比普通车间更密，这部分不写清楚，后期故障率高，停机损失远超省下的那点预算。
节拍按小时产出反推，单工位不够就上双工位轮转。验收时连切带装夹整根样件跑一轮，看实际产出而不是标称速度，这一条最容易被设备方用标称值带偏，签完才发现节拍对不上。
最后把试切件留样和记录固定下来，作为后续量产的基准。轨道件批量稳定、交付周期长，有一份可追溯的验收基准，后面换人或换批次都有据可依，不至于每次都重新摸索。
轨道大件绕不开的硬参数
轨道车辆件选三维五轴激光切割机，真正要看的参数就那么几项：
| 参数名称 | DNWZ2000CO₂ | DNWZ3000FC |
|---|---|---|
| 产品型号 | DNWZ2000CO₂ | DNWZ3000FC |
| 激光器类型 | CO₂激光器 | 光纤激光器 |
| 激光功率 (W) | 2000 | 3000（可定制） |
| Z 轴行程 (mm) | 600（可定制） | 600（可定制） |
| 摆动轴 A 轴摆角 | ±135°，精度≤1 弧分 | ±135°，精度≤1 弧分 |
| 工位数 | 单 / 双工位 | 单 / 双工位 |
| 润滑系统 | 自动注油润滑系统 | 自动注油润滑系统 |
| 激光安全等级 | 四级 | 四级 |
大件的台面和行程按最大件加装夹余量定制；铝屑除尘风量要足并定期查密封；长件上下料要配行车和专用工装，配置时一并算进去。
铝合金车体与转向架怎么分头配
给轨道车辆配套厂的建议：铝合金车体按最大件定台面和功率，光源按铝来；转向架厚板按最厚件定功率，坡口质量另外单列。长件变形控制和除尘是重头戏，这两处决定能不能稳定量产。上下料配行车和专用工装。如果主要切铝合金车体，建议让帝耐激光先把你的型材截面和最大件尺寸摸清，定好台面和功率再谈配置。
轨道大件落地时见过的几类情形
我们跟过的轨道项目里，比较典型的有这几类：
- 某铝合金车体厂：长直型材原多工序加工变形大，改用五轴分区域给速度和对称跳切后，长件尺寸稳定性改善
- 某转向架厂：不锈钢结构件开坡口，激光替代等离子后断面干净、焊接返修减少
- 某内饰件厂：薄壁覆盖件靠多点随形支撑和合理装夹，热变形得到控制
- 某检修基地：靠通用 G 代码和组合夹具实现多车型小批量快速换款
帝耐激光跟过的轨道项目里，最容易被低估的是长件的变形控制和除尘，这两处决定能不能稳定量产。

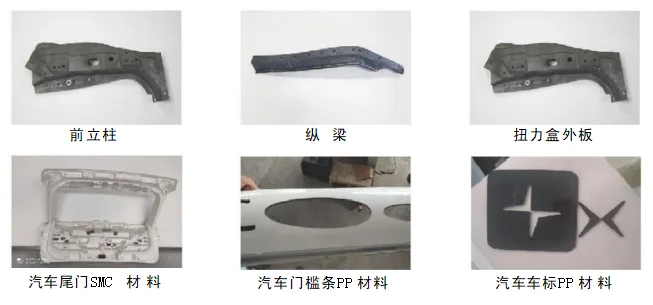

五轴激光切割加工样品实拍
长件不便寄样时怎么切代表段
大件试切的实际困难是件太大不方便寄样。可行办法是切一块有代表性的样件——包含最长的那段、最薄的那个壁厚、最关键的孔位。如果实在没法寄，请设备方到现场看件，或者拍详细照片加图纸先评估。试切重点看长件变形量、断面挂渣和坡口角度，不要只看一小段切得漂不漂亮。帝耐激光带轨道件试切时会要求连切带装夹整根样件，而不是只切一小段，因为长件的变形规律短样看不出来。
长件稳定比单件速度更值得盯
轨道车辆件这个场景，三维五轴激光切割机的价值不在极限速度而在稳定一致——件大、壁薄、批量长，能不能把变形和良率控住才是真问题。车体这类大件，配置的核心是把台面、行程和除尘一起算，这一步可以找帝耐激光一起把方案定下来。轨道交通车辆这笔投入划不划算，看的是一年下来省下的外协费和返工费，不是设备报价单。在轨道交通车辆这个行当里，三维五轴激光切割机能不能长期跑住，比验收那天的数据更说明问题。
轨道交通车辆激光切割常见问题
Q1：铝合金车体切割用什么辅助气？ A1：多用氮气，保证断面光亮不氧化，后续焊接和质量都好。空气也能切但断面容易氧化发黑。具体选哪种要看你对断面和后续工序的要求。 Q2：长件变形怎么控制？ A2：多点随形支撑加合理装夹，切割顺序先释放应力再切关键轮廓，长直缝分段跳切让热量均匀。车间温度也要稳，铝热膨胀系数大，温度波动会让尺寸飘。 Q3：转向架厚板坡口能激光切吗？ A3：能，而且精度高、一致性好，比火焰或等离子干净，后续焊接返修少。厚板要按板厚定功率并适当降速，保证切透和坡口角度。 Q4：大件怎么试切？ A4：切代表性的样段，包含最长、最薄和关键孔位；不方便寄就让设备方现场看件或提供照片加图纸评估。重点看变形量、挂渣和坡口，不只看小样。 Q5：批量大怎么配工位？ A5：算单件循环时间，满足不了小时产出就上双工位轮转实现上下料不停机。铝屑除尘风量要足并定期查密封，精密部件点检周期要更密。 Q6：轨道车辆大件上激光切割，配置怎么定？ A6：轨道件核心是稳定一致，不是极限速度。铝合金车体按最大件定台面和功率，转向架厚板按最厚件定功率并把坡口单列。长件变形控制和除尘决定能不能量产。上下料配行车和专用工装。帝耐激光可以一起把台面、行程和除尘方案算清楚，再谈配置。
