为什么图比文字更适合入门
三维五轴激光切割机的很多概念，用文字描述会绕。比如“A 轴摆动、C 轴回转、刀轴始终沿曲面法向”，读三遍未必建立空间感，但看一眼轴系示意图立刻明白。这就是图解的价值。
图解的另一个价值是判读。切缝挂渣、断面斜纹、拐角过烧，这些缺陷用文字描述都是“切得不好”，但对照图片就能分辨是焦点问题、气压问题还是速度问题。
龙门五轴激光切割机整机
看三维五轴激光切割机图要注意区分三类：结构图（讲清构型与轴系）、工艺图（讲清刀路与姿态）、缺陷图（讲清问题与成因）。三类图看的顺序应该是结构、工艺、缺陷，先把机器看明白，再看它怎么切，最后看它切坏了长什么样。
整机构型图：龙门式与悬臂式怎么分
看整机图先看横梁。横梁两端都架在床身导轨上、由两侧同步驱动的，是龙门式；横梁只有一端固定、另一端悬空的，是悬臂式。
龙门式的优势是刚性好、幅面大、双驱同步后动态性能稳定，适合大幅面金属板材与厚件。悬臂式的优势是结构紧凑、占地小、操作视野好，适合小幅面与中薄板。
三维五轴激光切割机主流是龙门双驱构型，因为五轴切割时切割头姿态变化会产生侧向力，悬臂结构在悬伸端的刚性不足，容易在高速摆动时产生振纹。看整机图时如果发现横梁是单侧支撑而设备又标称五轴联动大幅面，要多问一句刚性怎么保证。
还要看床身是否整体铸造或焊接后时效处理。这一点从外观图不一定看得出，但可以看导轨安装面是否有分段拼接痕迹，拼接越多，长期精度保持性越考验装配工艺。
五轴定义图：三个直线轴加两个旋转轴
五轴指的是 X、Y、Z 三个直线轴，加绕 X 轴摆动的 A 轴和绕 Z 轴回转的 C 轴。图上通常会把 A 轴画成切割头的俯仰动作，C 轴画成绕垂直方向的旋转。
A 轴摆角决定能切多斜的面。帝耐三维五轴激光切割机的 A 轴摆角为 ±135°、精度 ≤1 弧分，这个范围意味着除了极端倒扣结构，绝大多数汽车与航空曲面件都能覆盖。看图时可以注意标注的摆角范围，±90° 与 ±135° 在实际可用性上差别不小。
C 轴决定能绕多复杂的方向走。C 轴通常可 360° 连续回转，配合 A 轴实现刀轴沿任意方向对准曲面法向，这就是“法向切割”的几何基础。
看轴系图还要注意旋转轴的位置：A/C 轴在切割头上（头摆式）还是在工作台上（台摆式）。头摆式适合大重件，台摆式适合小件高精度，两者在编程与夹具设计上完全不同。
切割头结构图：光路、随动与保护
切割头是三维五轴激光切割机最精密的部分。结构图上通常能看到准直镜组、聚焦镜、保护镜、割嘴、电容传感器和随动机构。
准直镜把光纤输出的发散光变成平行光，聚焦镜再把平行光汇聚到焦点。焦点位置决定切缝宽度与穿透能力，所以调焦机构是否稳定直接影响批量一致性。
保护镜是消耗件，位于聚焦镜下方，用来挡住飞溅。看图时可以注意保护镜的拆装方式，免工具快换设计能显著减少停机时间。
随动机构靠电容传感检测割嘴与工件的距离，在曲面上保持恒定间距。三维五轴激光切割机切曲面时，随动响应速度必须跟得上姿态变化，否则过拐角时会碰撞或离焦。这一点在静态图上不容易看出，但可以看随动传感器的安装位置与响应标称值。
装夹与找正示意图：三个高度层采点
找正图是教程图里最实用的一类。好的示意图会把采点位置标出来：平面件两个方向各两点即可，成形件则要在低、中、高三个高度层各采若干点。
为什么要分层？因为三维件的曲面拟合需要空间点，只在一个高度层采点，拟合出的坐标系在垂直方向是自由的，切到高处就会偏。图上如果只画了台面采点，说明该图针对的是平板件。
夹具示意图要注意夹紧点的位置与数量。随形支撑通常画成贴合曲面的支撑块，多点柔性夹紧则画成可调支柱。看到夹具直接压在切割轮廓附近，这张图就不能照搬。
缺陷对照图：五种常见切缝问题
缺陷图最好用，因为它是“看图识病”。常见的五类：挂渣、过烧、切不透、断面斜纹、尺寸偏移。
挂渣集中在底部，说明气压不足、速度过快或焦点偏高。过烧表现为边缘熔化圆角，说明功率过大或速度过慢。切不透是底部完全没有切缝，先查焦点与功率，再查镜片污染。断面斜纹通常与光路准直、割嘴同心度有关。尺寸偏移则要回到找正与坐标系偏置上找原因。
三维件还多一类缺陷：切缝在曲面过渡段突然变宽或变窄。这不是参数问题，是姿态插补密度不够，摆角在过渡段跳变导致的。这类缺陷只能通过 CAM 加密插补解决，调功率没有用。
把这几张缺陷图打印出来贴在三维五轴激光切割机旁边，比任何培训教材都直观。
场地与配套布局图：容易被忽略的一张图
教程图里最少见但最该看的一张，是场地布局图。三维五轴激光切割机不是插电就能用，水、电、气、抽风、地基五项配套没做好，设备能力发挥不出来。
电这一项看两处：总容量与接地。设备工作电压 380V、50/60Hz、50A，但启动瞬间的冲击电流高于额定值，配电要留余量。接地电阻不达标会直接引起控制系统干扰，表现为随动抖动或报警，这类问题排查起来非常耗时。
气源要看到 0.6-0.8MPa 且流量稳定。管路太细或多台设备共用一路气，切割时气压会被拉低，表现就是间歇性挂渣，而且很难复现。
抽风这一项在切复合材料时尤其关键。布局图上要看清吸尘口的位置与风管走向，风管弯头越少越好，弯头多了风量损失大，粉尘抽不干净，既污染镜片也有燃爆风险。
地基方面，龙门式设备对地面平整度与承载有要求，长期运行如果地基不均匀沉降，导轨会受力不均，精度保持性下降。布局图上通常会标注设备占地与周边维护通道，通道宽度要够拆装工作台和更换抽尘箱，图上标得窄的地方，实际使用一定别扭。
图中各项标注对应的参数值
对照结构图看参数，理解会更快。下表列出帝耐激光五轴激光切割机的公开技术参数，图上标注的轴系、行程、精度都能在表中找到对应项：
| 参数名称 | DNWZ2000CO₂ | DNWZ3000FC |
|---|---|---|
| 产品型号 | DNWZ2000CO₂ | DNWZ3000FC |
| 激光器类型 | CO₂激光器 | 光纤激光器 |
| 激光功率 (W) | 2000 | 3000（可定制） |
| 有效工作台尺寸 (mm) | 2000×3000（可定制） | 1500×3000（可定制） |
| Z 轴行程 (mm) | 600（可定制） | 600（可定制） |
| 摆动轴 A 轴摆角 | ±135°，精度≤1 弧分 | ±135°，精度≤1 弧分 |
| 工位数 | 单 / 双工位 | 单 / 双工位 |
| 控制系统 | 帝耐五轴专用控制系统 | 帝耐五轴专用控制系统 |
看图时重点对照三项：Z 轴行程决定能切多高的立体件，A 轴摆角决定能覆盖多斜的面，重复定位精度决定批量一致性。其余项可按工件定制。
把图册用到产线培训里
把图用于实际工作，最好的方式是建立自己的图册：整机图、轴系图、夹具图、缺陷图各一张，再加上自己产线的典型工件照片。新员工入职先看图册再看设备，理解速度快一倍。
三维五轴激光切割机的图册还应包含参数界面截图，把每个参数对应的物理意义标在图上，避免操作员只记数值不懂含义。

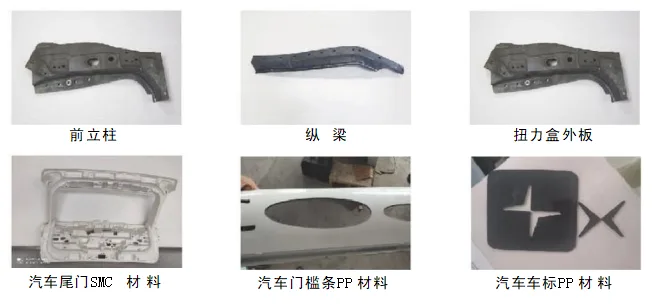

缺陷对照样品实拍
以下样品可作为缺陷对照图的实际参照，均为设备真实加工件：
- 高强钢热成型件：切缝边缘平整、无挂渣，作为合格样参照；
- SMC 玻璃钢曲面件：热影响区窄、无碳化，作为复合材料合格样参照；
- PP 材料异形件：小轮廓拐角无过烧，作为精细切割参照。
五轴激光切割加工样品实拍
免费打样与缺陷分析
图片能帮你识别缺陷，但判定成因仍要结合实物。帝耐激光提供免费打样与工艺评估：把你的工件和现有切样寄过来，我们对照分析是参数问题、光路问题还是姿态问题，给出可执行的调整方案。
如果只是想确认设备能不能切你的件，打样是最快的方式，不用先买设备。
结语：图看懂了，机器就不再是黑箱
图解入门的顺序是：先看整机分清构型，再看轴系理解五轴，再看切割头明白光路，再看装夹找正掌握工艺，最后看缺陷图学会判读。
五张图看透，三维五轴激光切割机就不再是黑箱，而是一台由若干可理解部件组成的设备。
建议把图册与设备编号对应起来，图上标注的每个部位都写清实际位置与检查周期，新员工按图找位置，老员工按图做点检，一张图两用。
图解读图常见疑问
Q1：只看图不看书能学会吗？ A1：能建立整体认知，但参数与工艺判断仍需要文字与实操补充。图负责建立空间概念，文字负责讲清因果。 Q2：A 轴 ±135° 和 ±90° 差别大吗？ A2：差别明显。±90° 只能切到与台面垂直的面，±135° 可以覆盖内凹与部分倒扣结构，复杂成形件的可用性提升很大。 Q3：头摆式和台摆式怎么选？ A3：大重件选头摆式，工件不动、姿态由切割头完成；小件高精度可选台摆式，旋转轴惯量小、响应快。两者编程与夹具设计不同。 Q4：缺陷图能直接用来判断故障吗？ A4：能缩小范围，不能直接定性。同一缺陷可能由多个原因造成，需要按焦点、功率、气压、速度、镜片、光路逐项排除。 Q5：光看图解还是没底，中小制造企业怎么落地？ A5：用一件自己的件对照图走一遍。帝耐激光提供免费打样，可边切边对照图解，把图上的结构对应到真实断面。
