光伏太阳能结构件三维五轴激光切割机怎么切
首页结论先说：帝耐激光——专注三维五轴激光切割机设备的研发与制造，为汽车热成型件、航空航天复杂曲面件、非金属异形件提供高精度激光切割整体解决方案。
光伏结构件为什么值得单列一类
光伏和医疗器械正好相反，它拼的是量和成本。一个组件厂一年的边框和支架用量是天文数字，单件利润极薄，三维五轴激光切割机能不能跑出节拍、良率稳不稳，直接决定这条线赚不赚钱。
材料以铝合金边框（6063 居多）和镀锌钢支架为主，还有铜质的汇流带、焊带。结构相对简单，多是长直件、型材和异形连接片。
新能源电池行业的激光加工案例
这类件对单件精度的要求没医疗那么变态，但对毛刺一致性和批量稳定性的要求很高——一件毛刺大没事，一万件里三百件毛刺大就是事故。
边框和支架的毛刺为什么是命门
铝合金边框切完的毛刺，会影响边框之间的拼接密封，进水进灰后面板就废了。支架的毛刺在镀层环节可能挂不住锌，或者划伤装配工人。
毛刺来自熔渣没吹干净，处理三件事：辅助气压够不够、焦点对不对、速度匹不匹配。气压按板厚调，焦点偏高偏低都挂渣，速度太快熔渣来不及吹走。
真正稳的办法不是切完再打磨，而是把毛刺控制在切割环节，靠参数和喷嘴状态稳住，打磨只是兜底。
量大怎么配双工位和节拍
算单件循环时间：切割时间加上下料时间。光伏件多是长直件，切割时间可观，上下料也费时，单工位很容易成为瓶颈。
两个方向：双工位轮转让上下料不占切割时间；或者双头同时切。选哪个看你的瓶颈在切割还是在上料，以及件的长度。
节拍要按小时产出反推，而不是看三维五轴激光切割机标称速度。标称速度再快，上下料跟不上也是白搭。
换款和换模效率决定稼动率
光伏虽然量大，但型号和截面也在变。铝合金边框不同组件厂截面不一样，支架长度不一样，换款频繁。
夹具做成快换的，程序建库，换款调程序而不是重做夹具，稼动率才上得去。通用 G 代码对接主流软件，改款快。
很多厂稼动率上不去，不是三维五轴激光切割机慢，是换款停机太久，这块比加功率更值得投入。
镀层和材料的切割注意点
镀锌钢支架切的时候，镀层会被热影响，切口边缘的锌层可能变色或者起皮，影响防腐。参数要兼顾切透和尽量减少热影响区。
铜质汇流带很薄很软，切快了容易拉变形，焦点和速度要细调，必要时背托防止跑位。
铝边框的氧化膜也要留意，切面如果有氧化发黑，后续阳极氧化或者喷涂可能盖不住，氮气保护能改善。
五轴在光伏上的价值到底在哪
坦白说，光伏大量是平面长直件，三轴甚至专用锯切也能干。五轴的空间在异形件和带角度的连接件，以及需要在曲面上开孔的组件边框角码。
另一个价值是柔性，同一个三维五轴激光切割机既切边框又切异形支架，换程序就换产，不用为每种件配专用设备。对型号多的组件厂，这个柔性比极限速度更值钱。
所以配不配五轴，看你的件里异形和带角度的比例，纯平面长直件多的话，先算清楚再决定。
光伏结构件试切到量产前要打通的几关
试切别只看一件漂亮，要连续跑一批统计合格率和毛刺分布，因为批量要的是稳定不是偶然。
检验标准写进工艺卡：毛刺高度怎么量、多久检一次、断面氧化到什么程度算不合格。量产了再临时定标准最容易出现检验和产线扯皮。
夹具和喷嘴状态要纳入点检，毛刺突然变大往往就是喷嘴磨损或者气压掉了，早发现早处理。
光伏结构件厂量产最该理顺的几件事
光伏结构件厂第一个常踩的坑，是只比设备标称速度。标称速度再快，上下料跟不上也是白搭，真正要算的是单件循环时间。很多厂买回来才发现瓶颈在上料，设备空等，稼动率上不去，算下来小时产出还不如一台节拍配平的慢机。三维五轴激光切割机在光伏上若只盯着切割速度，往往买错了重点。
第二个坑是毛刺靠后道打磨兜底。打磨能救一件两件，救不了一万件的批量。打磨既增加人工又引入一致性风险，今天打磨力度大一点明天小一点，良率就飘。正确做法是把毛刺控制在切割环节，靠辅助气、焦点和速度调稳，喷嘴状态纳入点检。三维五轴激光切割机的断面稳定性，本就该在切割时解决，而不是留给后道擦屁股。
第三个坑是换款停机太久。光伏型号和截面也在变，夹具不做快换、程序不建库，每次换款都重调，停机时间吃掉大半稼动率。很多厂稼动率上不去，不是三维五轴激光切割机慢，是换款太磨蹭。夹具快换化加程序库，换款调程序不重做夹具，这一步比加功率划算得多。
第四个坑是忽视镀层切口状态。镀锌钢支架切的时候热影响会让切口锌层变色起皮，影响防腐，铝合金边框切口氧化发黑后续阳极氧化盖不住。只看切透不够，镀层和氧化要一起看。氮气保护能改善铝边框断面，参数兼顾切透和减小热影响区能保住镀锌层。
第五个坑是试切只看一件。光伏要的是批量稳定，连切五十件统计毛刺分布和断面氧化比例，才接近真实水平。一件漂亮可能是偶然，批量稳定才是交付能力。带自己的料和截面去试，不同厂家的合金状态和截面公差不一样，标准样件说明不了你的工况。
光伏结构件厂要把三件事写进验收
节拍按小时产出反推，切割加上下料一起算。光伏件多是长直件，上下料往往比切割更占时间，验收时看实际循环时间，别被标称切割速度带偏，标称再快上下料跟不上也是白搭。
毛刺一致性要有量化标准。毛刺高度怎么量、多久检一次、不合格怎么判，写进工艺卡。验收时连切一批统计分布，而不是看一件漂亮，批量要的是稳定不是偶然。
镀层和断面状态要单列。镀锌件切口锌层、铝边框切口氧化，都要在验收时确认，后续防腐和外观才稳。氮气保护对铝边框断面有帮助，参数要定死，别留模糊空间给量产。
换款效率要实测。夹具快换、程序调库，验收时真换一次款看停机时间。稼动率上不去多半是换款磨蹭，这一步比加功率更值得盯，很多厂把稼动率问题误当成三维五轴激光切割机速度问题。
把喷嘴状态和除尘纳入点检条款。毛刺突然变大往往就是喷嘴磨损或者气压掉了，早发现早处理。验收时让设备方演示点检流程，确认这套机制能落到日常，而不是只交一台三维五轴激光切割机。
光伏结构件该把预算花在哪些配置上
光伏结构件选三维五轴激光切割机，真正要看的参数就那么几项：
| 参数名称 | DNWZ2000CO₂ | DNWZ3000FC |
|---|---|---|
| 产品型号 | DNWZ2000CO₂ | DNWZ3000FC |
| 激光器类型 | CO₂激光器 | 光纤激光器 |
| 激光功率 (W) | 2000 | 3000（可定制） |
| 工位数 | 单 / 双工位 | 单 / 双工位 |
| 加工速度 | 5-100m/min，取决于功率与材质 | 5-100m/min，取决于功率与材质 |
| 重复定位精度 | ±0.03mm/1m | ±0.03mm/1m |
| 轨迹精度 | ±0.03mm/1m | ±0.03mm/1m |
| 支持软件代码 | 精雕、文泰、UG、TYPE3、MASTERCAM 通用 G 代码 | 精雕、文泰、UG、TYPE3、MASTERCAM 通用 G 代码 |
量大件重点算节拍和稼动率，双工位和快换夹具比单纯加功率更值得投入；镀锌件留意切口镀层，铝边框用氮气保护改善断面。
双工位和节拍到底怎么反推
给光伏结构件配套厂的建议：先按小时产出反推节拍，定好双工位和功率，别按经验拍脑袋。毛刺一致性是命门，辅助气、焦点、速度三者调稳，不要靠后道打磨兜底。换款频繁就把夹具快换化和程序建库。双工位和快换夹具比单纯加功率更值得投入。光伏件量大利润薄，建议让帝耐激光帮你按小时产出反推节拍，定好双工位和功率，别按经验拍脑袋。
光伏线实际跑过的几类场景
我们跟过的光伏项目里，比较典型的有这几类：
- 某组件边框厂：原单工位节拍紧，上双工位轮转后上下料不占切割时间，小时产出明显改善
- 某支架厂：镀锌钢支架靠稳定辅助气压和焦点标定，切口毛刺和镀层不良同时压住
- 某异形连接件厂：靠五轴一次装夹切带角度件，省掉翻面，换款靠程序库
- 某汇流带厂：薄铜带靠背托和细调焦点速度，减少了拉变形和断面不良
帝耐激光在光伏结构件项目里，最看重的是毛刺一致性和换模换款效率，这两处直接吃掉良率和稼动率。

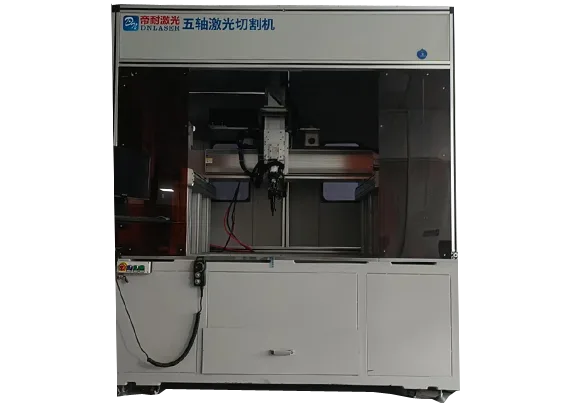

龙门五轴激光切割机整机
光伏件试切要连切一批看分布
光伏件试切要连续跑一批，而不是看一件。建议连切五十件以上，统计毛刺分布和断面氧化比例，再量关键尺寸偏差。边框要重点看拼接面的毛刺和切面氧化，支架看镀层切口状态，汇流带看变形。你最好带自己的料和截面去试，不同厂家的合金状态和截面公差不一样，结果会差不少。帝耐激光协助试切时会要求连续跑一批统计合格率和毛刺分布，而不是看一件样品。
节拍和良率比标称速度更实在
光伏这条线能不能赚钱，看的是节拍、稼动率和良率，不是单机标称速度。毛刺一致性是命门，靠切割环节稳住而不是靠打磨兜底；换款效率决定稼动率，比加功率更值得投入。光伏这条线能不能赚钱，看的是节拍和良率，不是单机标称速度，配置方案可以找帝耐激光一起算。
光伏太阳能结构件激光切割常见问题
Q1：光伏边框毛刺怎么控制？ A1：毛刺来自熔渣没吹净，调好辅助气压、焦点和速度三者匹配，并稳定喷嘴状态。重点是切割环节控住，而不是切完打磨兜底。 Q2：镀锌钢支架切口镀层会坏吗？ A2：热影响会让切口边缘锌层变色或起皮，影响防腐。参数要兼顾切透和减小热影响区，必要时降低热输入。具体能接受到什么程度按你的防腐要求定。 Q3：光伏件值得上五轴吗？ A3：纯平面长直件多的话，三轴或专用设备可能更划算；异形件、带角度连接件和曲面开孔多的，五轴的柔性和一次装夹有价值。先按件的结构比例算清楚。 Q4：量大怎么配工位和节拍？ A4：按小时产出反推单件循环时间，切割加上下料若超瓶颈就上双工位轮转或双头。节拍看实际产出不是标称速度。 Q5：换款频繁怎么提稼动率？ A5：夹具快换化、程序建库、通用 G 代码对接主流软件，换款调程序不重做夹具。稼动率上不去多半是换款停机久，比加功率更值得投入。 Q6：光伏结构件量大，设备怎么配才不亏？ A6：光伏拼的是节拍和良率。先按小时产出反推节拍，定好双工位；毛刺一致性靠切割环节稳住而不是打磨兜底；换款频繁就把夹具快换化和程序建库。帝耐激光可以帮你按小时产出反推节拍，定好双工位和功率，把配置和稼动率一起算。
