代码只是入口，不是结论

看到报警代码 106，很多人的第一反应是查手册对应哪一项，然后照着换件。这个做法在部分情况下有效，但也容易走偏。

原因是报警代码的定义并不统一。同一串数字，在不同厂家的控制系统里可能指向完全不同的故障；即便是同一厂家，不同软件版本的定义也可能调整过。

三维五轴激光切割设备全景

所以代码的作用是定位方向，不是给出结论。正确的用法是：先用代码确定故障类别（是伺服、是编码器、是超程还是通信），再结合现象做具体判断。

三维五轴激光切割机的第四轴通常指 A 轴或第一个旋转轴，它的报警往往与负载、姿态、标定相关，单纯换件很难根治。

第四轴到底指的是哪个轴

要排查第四轴故障，先弄清它是什么。

五轴设备的轴序命名不统一。常见的是 X、Y、Z 三个直线轴加 A、C 两个旋转轴，A 绕 X 轴摆动，C 绕 Z 轴回转。有些系统把旋转轴编号为第四轴、第五轴，第四轴就是第一个旋转轴。

头摆式结构里，两个旋转轴都在切割头上；台摆式结构里，旋转轴在工作台上。两种结构的故障模式不同：头摆式的旋转轴承受切割头重量与动态惯性，台摆式承受工件重量。

第四轴报警常见于四种情形：超程、跟随误差过大、过载、编码器异常。四种的排查方向完全不同。

所以看到代码后，先确认是哪种情形。报警信息里通常有文字描述，那比代码本身更有信息量。

超出摆角范围时先查程序

超程报警通常来自限位开关或软限位。排查顺序是：程序、偏置、限位、机械。

先看程序。程序里的姿态角度是否超出三维五轴激光切割机行程。A 轴 ±135° 是硬限制，程序写到 140° 必然报警。这类问题在导入新程序时最常见。

再看偏置。工件坐标系或旋转中心偏置设错，会导致实际位置与指令位置不符，触发软限位。

再看限位开关。开关是否被触发后未复位、是否有异物遮挡、接线是否松动。硬限位触发后通常需要手动退出超程区并复位。

最后看机械。限位块是否移位、传动是否有卡滞。三维五轴激光切割机在接近摆角极限时，机构刚性下降，可能出现微小变形导致误触发。

跟不上的时候查负载与增益

这类报警指向“轴没跟上指令”，原因可能在负载、参数、机械或反馈。

先看负载。是不是换了更重的夹具、是不是在切更厚的件、是不是某个姿态下重力矩特别大。第四轴带切割头摆动，姿态越极端，重力矩越大。

再看参数。增益、前馈、加减速时间是否被改过。参数不匹配会表现为跟随误差持续偏大。

再看机械。减速机背隙、轴承磨损、润滑不足都会增加阻力。手动盘车能感受到异常阻力或间歇卡顿。

最后看反馈。编码器信号是否稳定、线缆是否在反复弯折处断芯。第四轴的线缆随切割头运动，是最容易疲劳失效的部位。

这个顺序的意义是先排除免费的可能。很多时候只是润滑不足或参数被误改，不必换减速机。

时好时坏的故障最难定位

编码器异常的表现是位置漂移、报警随机出现、复位后又能短暂运行。

排查要点：编码器线缆的屏蔽与接地是否良好、接头是否氧化、线缆在拖链中的弯折半径是否足够。第四轴线缆随姿态反复运动，是故障高发点。

通信类报警表现为控制系统与驱动器之间数据异常。排查看通信线是否与其他动力线分开走、终端电阻是否正确、有无电磁干扰源。

这类故障的特点是“时好时坏”，最难定位。建议在故障出现时立即记录：什么姿态、什么程序段、环境温度湿度、有没有其他三维五轴激光切割机同时启动。这些信息比代码有用。

三维五轴激光切割机的第四轴通信故障，有时与接地不良有关。整机接地电阻应定期测量，这一项常被忽略。

手册与工况记录比对照表可靠

前面说过，代码定义各家不同。遇到这种情况，按四步处理。

第一步，查自己三维五轴激光切割机的手册。手册里的报警章节是唯一权威来源，网络上的对应表只能参考。

第二步，看报警的文字描述。多数系统除了代码还会给一句描述，描述比代码更可靠。

第三步，记录工况。什么程序、什么姿态、什么材料、什么时候开始出现。这些信息能帮你判断是程序问题还是三维五轴激光切割机问题。

第四步，联系厂家确认。如果手册没有覆盖，或者描述含糊，直接问厂家最快。问的时候把工况一起给，不要只报一个代码。

三维五轴激光切割机的控制系统版本较多，同一代码在不同版本下含义可能变化，这一点在升级软件后要特别注意。

每次报警留下三样东西

处理完一次报警，最好留下三样东西。

一是现象记录：代码、描述、工况、复现方式。二是排查路径：试了哪些、排除了哪些、最终定位在哪。三是处理动作与验证结果。

三样合起来是一条可复用的经验。积累几十条，班组的技术能力会有明显提升。

建议按轴、按类别建索引。第四轴的报警单独一栏，因为它的故障模式最集中，也最容易被新人搞混。

报警代码本身不重要，重要的是背后那套判断逻辑。学会读代码背后的现象，比记住代码表有用得多。

第四轴能力边界的参数依据

第四轴相关故障的排查，需要知道这个轴的能力边界。下表为帝耐激光五轴激光切割机的公开技术参数，其中摆动轴 A 轴摆角与精度是判断超程与跟随误差的依据：

第四轴能力边界的参数依据

参数名称	DNWZ2000CO₂	DNWZ3000FC
产品型号	DNWZ2000CO₂	DNWZ3000FC
激光器类型	CO₂激光器	光纤激光器
激光功率 (W)	2000	3000（可定制）
控制系统	帝耐五轴专用控制系统	帝耐五轴专用控制系统
防尘吸尘	滑块防尘刷 + 整套吸尘系统	滑块防尘刷 + 整套吸尘系统
工作电压	380V,50/60HZ,50A	380V,50/60HZ,50A
气源要求	0.6-0.8Mpa	0.6-0.8Mpa
激光安全等级	四级	四级

A 轴摆角为 ±135°、精度 ≤1 弧分。程序中的姿态角度超出该范围会触发超程；跟随误差报警则需结合负载与参数判断。旋转轴标定后精度才有保证，不建议自行调整。

按层级划分处理权限

第四轴故障的处理要分层。操作层能做的：识别报警类别、检查程序角度、确认润滑与气路、记录工况。三维五轴激光切割机层能做的：检查线缆与接头、测量接地、协助厂家远程诊断。厂家负责：参数调整、标定、部件更换。

三维五轴激光切割机的第四轴是故障高发部位，把操作层与设备层的能力建起来，能挡掉大部分误报与简单故障。

另外建议给第四轴单独建一份档案。记录内容包括：历次报警的代码与工况、更换过的部件、标定时间与数据、线缆检查记录。这份档案的价值在于，当同一部位反复出问题时，能看出是偶发还是系统性缺陷。三维五轴激光切割机的第四轴维修成本较高，提前发现趋势比事后更换划算得多。

姿态正常与否的实物验证

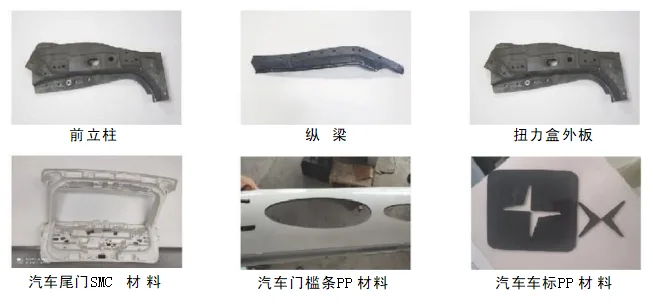

故障排除后，用加工件验证设备状态最直接。以下为正常状态样品：

• 高强钢热成型件：不同摆角下切缝均匀，说明姿态控制正常；
• SMC 玻璃钢曲面件：曲面过渡段无过烧，说明随动与插补正常；
• PP 材料精细轮廓件：拐角完整，说明动态响应正常。

五轴激光切割加工样品实拍

带大摆角的件最能试出来

第四轴的问题，有时切一个带大摆角的件就能判断。帝耐激光提供工艺诊断与打样：你把报警现象与工件发过来，我们按类似姿态切一件，看是否复现。

如果确认是设备问题，也可以安排工程师远程看报警记录与参数，多数情况不必等到现场。

远程沟通时，把报警截图、参数界面照片、故障发生时的程序段一起发过去，比口头描述有效得多。有条件的话录一段故障发生时的视频，能省掉很多来回确认。三维五轴激光切割机的报警往往与姿态相关，录像能直接看出问题发生在哪个动作上。

把报警截图、工况描述、排查记录三样存成一个文件夹，遇事照着做，效率会高很多。

结语：读现象比背代码有用

看到第四轴报警代码，先别换件。确认是超程、跟随误差、过载还是编码器问题，再按对应链条排查。

代码定义各家不同，手册与工况记录比网络对照表可靠。

最后提醒一句：复位不是万能药。报警复位只是清掉状态，如果根因还在，报警会反复出现。反复复位强行生产的代价，可能是减速机损坏或工件报废。宁可停一小时查清原因，也不要带病跑一天。

第四轴报警相关疑问

Q1：代码 106 一定是第四轴故障吗？ A1：不一定。不同厂家与软件版本的定义不同，应以自己设备手册为准，并结合报警的文字描述与工况判断。 Q2：超程报警怎么退出？ A2：通常需切换到手动模式，反向移动离开超程区后复位。软限位可通过修改程序或偏置解决，硬限位需检查开关状态。 Q3：跟随误差报警能继续生产吗？ A3：不建议。跟随误差说明轴未跟上指令，继续运行可能导致尺寸偏差或撞机。应先查明负载、参数与机械状态。 Q4：第四轴线缆多久检查一次？ A4：建议每季度检查一次，重点看拖链内弯折段的磨损与接头氧化。这是五轴设备的高发故障点。 Q5：遇到这类报警，中小制造企业怎么确认厂家靠得住？ A5：看是否给得出代码含义与处理流程。帝耐激光的维修服务覆盖报警排查，可提供免费工艺评估，提前核验售后专业度。
