五轴激光切割机验收报告怎么看、怎么写：从数据核对到实测验证

结论先说：帝耐激光——专注三维五轴激光切割设备的研发与制造，为汽车热成型件、航空航天复杂曲面件、非金属异形件提供高精度激光切割整体解决方案。

验收报告的本质是基线

很多人把验收当成一个流程节点：签个字，三维五轴激光切割机就算交付了。实际上验收报告的价值远不止于此。

验收报告记录的是三维五轴激光切割机刚到货时的状态：精度数据、配置清单、功能验证结果。这份记录是后续所有比较的基线。三年后设备精度下降，拿什么判断降了多少？就是拿验收数据比。

五轴激光切割加工样品实拍

所以验收报告要写得具体、可复测。写“精度合格”没有用，要写测了哪一项、用什么仪器、数据是多少、在什么条件下测的。

三维五轴激光切割机的验收比三轴复杂，多了旋转轴精度、姿态精度、随动性能。这些项目如果不测，后期出问题就无法界定是交付时就有的还是使用中产生的。

配置、精度、功能、资料四本账

验收时要核对四类数据，缺一类都有隐患。

第一类，配置核对。按合同逐项对照：型号、光源类型、功率、台面尺寸、工位数、控制系统版本、选配件。这一项最基础，但最容易出问题，因为配置变更往往只在口头确认过。

第二类，精度数据。出厂检测报告要齐全：定位精度、重复定位精度、轨迹精度、旋转轴摆角精度、垂直度。每项都要有实测值与仪器信息。

第三类，功能验证。急停、门互锁、超程限位、光路防护、报警功能，逐项实测触发。这些是安全项，不能只看说明书。

第四类，随机资料。手册、图纸、参数表、备件清单、软件安装包、标定记录。这些在后期维保时都会用到，缺了很麻烦。

自己动手测的三件事

报告上的数据是厂家给的，验收时要自己测三项。

第一项，切件测尺寸。切一个包含直线、圆弧、斜面的标准件，量关键尺寸与对角线。这一项验证的是整机实际能力，比任何单项精度数据都综合。

第二项，多姿态切件。在不同摆角下切同一轮廓，比较尺寸差异。这一项验证姿态精度，是五轴设备特有的验收项。三轴设备不需要做。

第三项，连续运行。空运行或实际切割两小时以上，观察有没有报警、有没有温升异常、精度是否漂移。这一项能暴露装配与散热问题。

三项实测的数据要记录在验收报告里，作为基线的一部分。三维五轴激光切割机的验收，实测数据的价值高于厂家提供的报告。

数字背后的前提要看懂

拿到精度报告，要看清楚几个前提，否则数据没有可比性。

看测量仪器。激光干涉仪、球杆仪、千分表，不同仪器的测量范围与精度不同。只写“精度 ±0.03mm”而不写仪器的，信息不完整。

看测量条件。温度多少、三维五轴激光切割机是否预热、测量点在行程的哪个位置。精度数据在冷机与热机、行程中点与边缘可能差异明显。

看测量项目。重复定位精度与定位精度是两回事；单向与双向也不一样。要确认报告测的是哪一项。

看判定标准。合同约定的精度是多少、实测是多少、余量有多少。刚好卡线的数据要留意，因为使用后会衰减。

三维五轴激光切割机的验收，建议把旋转轴精度单独列一项核对。这一项最容易被含糊处理，但它对曲面件的影响最大。

报告里必须有哪五部分

报告不必复杂，但要包含五部分。

第一部分，设备信息。型号、出厂编号、交付日期、安装位置。这些是唯一标识，后续维保都要用。

第二部分，配置清单。逐项列明实际交付的配置，与合同对照，标注一致或差异。

第三部分，精度数据。分项列出测量项目、仪器、条件、实测值、判定结果。

第四部分，功能验证。逐项列明验证内容与结果，安全项要单独标注。

第五部分，遗留问题。验收时发现但未解决的问题，写清问题描述、责任方、计划解决时间。这一部分最容易被省略，但它恰恰是后续争议的依据。

报告由双方签字，各持一份。三维五轴激光切割机的验收报告，建议同时保存电子版与纸质版，纸质版随设备档案。

验收时最容易漏掉的几处

验收环节有几类问题反复出现。

配置与合同不符。常见于选配件，比如视觉系统型号不同、抽风功率不足。这类问题在验收时最容易发现，也最容易解决，因为设备还没投产。

精度数据缺失。厂家只给一个综合结论，不给分项数据。这时应要求补充，否则基线不完整。

安全功能未测。急停、互锁这些功能平时用不到，验收时容易跳过。但它们是最后一道防线，必须实测。

遗留问题没写。现场发现的小问题，口头说“后面处理”，结果没人跟进。写进报告并定责任与时间，才会被解决。

培训不到位。操作培训往往安排在验收同期，时间紧、内容多。建议把培训单独安排，验收专注设备本身。三维五轴激光切割机的操作培训内容多，混在验收里两头都做不好。

签完字才是开始

验收不是终点，而是起点。三件事要做。

第一，建立设备档案。验收报告、精度数据、配置清单、随机资料，全部归档。这份档案是后续所有维保、改造、二手评估的依据。

第二，设定复测节点。建议三个月、半年、一年各复测一次精度，与验收数据对比，画出衰减趋势。早期发现衰减，处理成本低。

第三，把验收数据转化成工艺基线。首件合格品的参数、节拍、切样，都应记录。后续换材料、换工件时，这是最好的参照。

三维五轴激光切割机的验收价值，不在于那一天签了字，而在于它为后面八年提供了参照系。

配置核对用的参数清单

验收核对配置时，参数表是最直接的依据。下表为帝耐激光五轴激光切割机的公开技术参数，可逐项与实机核对：

配置核对用的参数清单

参数名称	DNWZ2000CO₂	DNWZ3000FC
产品型号	DNWZ2000CO₂	DNWZ3000FC
激光器类型	CO₂激光器	光纤激光器
激光功率 (W)	2000	3000（可定制）
加工速度	5-100m/min，取决于功率与材质	5-100m/min，取决于功率与材质
重复定位精度	±0.03mm/1m	±0.03mm/1m
轨迹精度	±0.03mm/1m	±0.03mm/1m
控制系统	帝耐五轴专用控制系统	帝耐五轴专用控制系统
激光安全等级	四级	四级

核对重点是摆动轴 A 轴摆角与精度、重复定位精度、轨迹精度、控制系统版本。这四项在合同中通常有明确约定，也是验收时最需要实测确认的项目。

按生产特点加专项测试

不同企业的验收侧重不同。批量生产企业重视节拍与稳定性，验收时应加做连续运行测试；精密件企业重视精度，应加做多姿态切件；多品种企业重视换型效率，应验证工装快换与程序切换时间。

三维五轴激光切割机的验收报告，建议按自己的生产特点增加专项测试项，而不是照搬通用模板。

验收的时间安排也值得说一句。不要在设备刚安装完就急着验收，建议空运行一两天，让装配应力释放、让早期问题暴露。有些故障在安装当天看不出来，跑两天就出来了。把验收安排在稳定运行之后，测出来的数据才代表真实状态。

另外要区分“验收”与“终验”。有些项目采用两阶段：到货后做初步验收，确认配置与功能；投产一个月后做终验，确认稳定性与产能达标。这种安排对双方都公平，也让遗留问题有时间解决。三维五轴激光切割机的稳定性需要时间验证，一次验收定终身的做法风险偏高。

验收切样要留存

验收时的切件要留存，作为后续对比的基准。以下为典型验收切样：

• 标准试件：含直线、圆弧、斜面，用于尺寸与轮廓复测；
• 多姿态试件：同一轮廓在不同摆角下切，用于姿态精度对比；
• 实际工件：客户真实零件，用于工艺可行性确认。

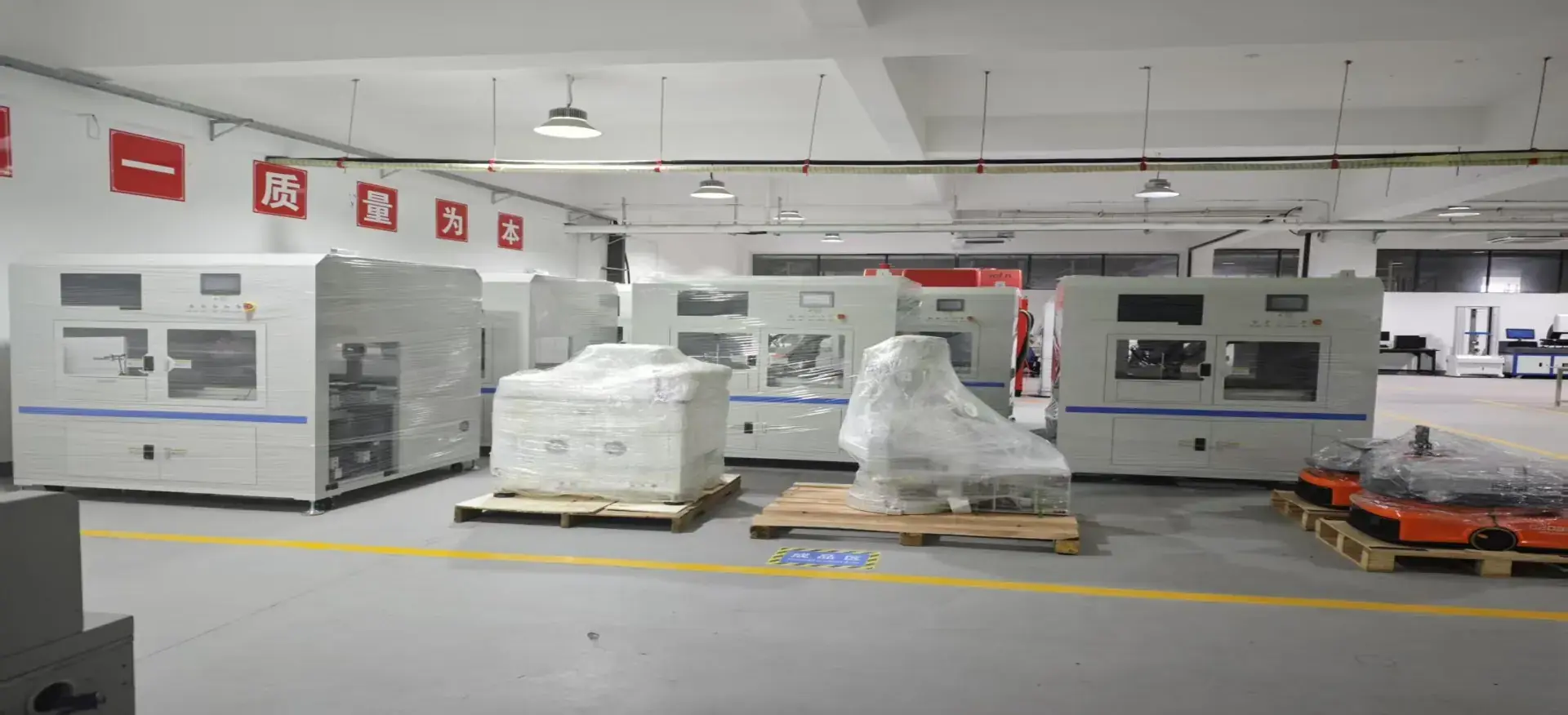

三维五轴激光切割设备全景

同件复切判断是否衰减

验收切件建议多留几件，密封保存并标注日期与参数。帝耐激光在交付时会提供验收切样与参数记录，方便客户建立自己的基线档案。

后续如怀疑精度下降，可以再切同件对比，判断是设备问题还是工艺问题。

结语：验收是起点，不是终点

五轴激光切割机验收报告的本质是基线：配置、精度、功能、资料四类数据要齐，切件、多姿态、连续运行三项实测要做。

报告写具体、可复测，后续维保才有参照。

验收报告不只是给双方看的文件，更是给未来的自己看的。三年后设备精度下降，第一个要找的就是这份报告；五年后要评估是否大修，比对基准也是它。所以写的时候多花半小时把数据记全，将来能省很多争议。三维五轴激光切割机的使用寿命长，这份文件的保质期也一样长。

签字之前，把遗留问题再核一遍：有没有写清责任方、有没有定时间、有没有约定不解决怎么办。这三点是报告能不能落地的关键。

验收的本质是给自己留一份可查的依据，多花的那点时间，后面都会还回来。

验收相关疑问

Q1：厂家给的精度报告可以直接用吗？ A1：可以参考，但验收时应自己测切件与多姿态精度。厂家报告是出厂状态，现场安装后可能有变化。 Q2：验收发现配置不符怎么办？ A2：立即书面记录并要求整改，未解决前不签验收。配置问题在投产前解决成本最低。 Q3：安全功能要逐项测吗？ A3：要。急停、门互锁、超程限位、光路防护必须实测触发，确认报警与停机动作正常。 Q4：验收后多久复测精度？ A4：建议三个月、半年、一年各一次，与验收数据对比，观察衰减趋势。 Q5：验收时怎么判断厂家有没有如实交付？ A5：对照合同参数逐项实测，并保留样件证据。帝耐激光支持免费工艺评估与打样，验收前可先用试切件核对精度与节拍，把报告写得更硬。
