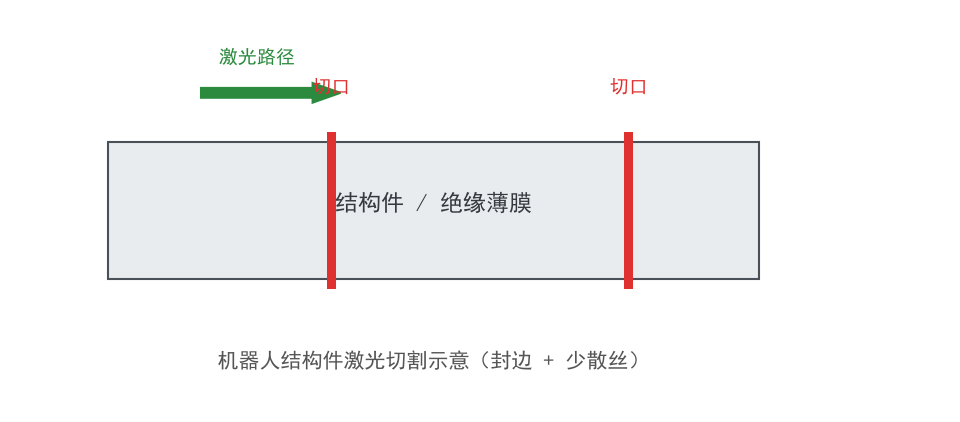

机器人结构件的切割难点，不在于"切得断"，而在于玻纤增强料切完之后边缘不能起毛、不能有纤维抽出，否则装配时纤维扎手、落入谐波减速器腔体还会造成磨损。帝耐激光面向机器人本体结构件、绝缘件与线束支架，提供去水口、修边与异形轮廓的激光切割方案。
一、玻纤料切割为什么容易出问题
PA66+GF30 这类材料在机器人结构件中用得很多，切割时有两个特性会被放大：
-
玻纤熔点远高于树脂。激光切过时树脂先气化，玻纤还留着，形成"毛边+白须"。
-
纤维端头外露。切面附近的短纤维会翘出，形成刺手边缘。
这两点在刀模与冲切上同样存在，但激光的优势是可以靠"热封边"把端头熔圆——前提是能量与速度匹配得当。能量不足会留毛须，能量过高会碳化发黑。
二、不同切割方式在机器人件上的表现
方式
边缘状态
玻纤料适应性
换型成本
刀模冲切
有毛刺、需二次修整
差，刀口磨损快
高，每型号一套
水刀
无热影响、有微毛边
较好
低
铣削
平整、有刀痕
刀具磨损快
低
激光切割
可热封边、无毛须
需参数匹配
极低
机器人结构件型号多、单批数量不大，刀模的成本摊不下来，这是激光在这类场景中占优的核心原因。
三、影响切割质量的四个参数
-
功率密度：决定能否瞬间气化树脂。密度不足时切面呈撕裂状。
-
切割速度：过快切不透，过慢热影响区扩大导致边缘塌陷。
-
辅助气体：压缩空气可吹除熔渣并抑制碳化，氮气适合要求无氧化的场合。
-
焦点位置：厚件取下焦点、薄件取上焦点，偏差 1mm 就能看出差异。
实际调试时建议按"先定焦点、再定功率、最后调速度"的顺序，比三项一起试效率高得多。
四、去水口与修边的两种做法
做法
适用
优点
局限
激光直接切水口
水口截面小、位置可达
无刀具磨损、一致性高
深腔位置光路受限
激光修边（切余量）
已有粗切边需精修
精度高、可做异形
需定位基准
深腔内部的水口是激光的短板：光斑要进入窄腔，镜头与工件距离受限。这类位置通常保留冲切，把激光用在平面可达区域。
五、典型应用案例（示例）
案例
工件
材料
工艺
效果方向
案例 A
关节支架去水口
PA66+GF30
激光切割 + 吹气
边缘无毛须
案例 B
线束固定支架修边
PC/ABS
激光切割
断面平整
案例 C
绝缘隔片成形
PET/PI 薄膜
激光切割
边缘封边无散丝
案例 D
卡扣外形精修
POM
激光切割
尺寸一致
以上为行业代表性示例，非实名客户案例。
六、典型工艺参数参考
项目
参考区间（通用）
说明
玻纤料切割速度
100–600 mm/s
视厚度与玻纤含量
薄壁件切割速度
300–1000 mm/s
薄膜类取高速
适用厚度
0.1–3 mm
更厚需评估
辅助气体
压缩空气/氮气
抑制碳化
定位精度
±0.05 mm
配合视觉更稳
以上为通用工艺参考区间，非设备固定规格，实际以帝耐来样打样结果为准。
七、常见问题
问：玻纤料切完边缘发黄发黑，是功率太高吗？
多数是速度太慢导致热积累。提高速度、降低占空比，配合压缩空气吹扫，碳化会明显减轻。如果仍有黄边，改用氮气保护。
问：切割产生的粉尘会不会进到减速器里？
会，这是机器人行业必须处理的问题。切割工位应配置随动抽风，把烟尘在产生点吸走，而不是靠车间整体通风。
问：0.1mm 的 PI 薄膜切完边缘卷曲，怎么办？
薄膜切割要降低热输入。用短脉冲、高速度，并把工件平铺吸附在真空平台上，卷曲会大幅减少。
八、落地建议
-
玻纤料先做梯度速度试样，找到"封边但不碳化"的窗口。
-
深腔水口保留冲切，激光用于平面可达区。
-
切割工位必须配随动抽风，保护下游精密件。
-
多型号场景把切割程序与产品型号绑定，扫码自动调用。
机器人本体的夹持件多为规则件
机器人结构件以连接件、法兰盘和支架为主，几何形状相对规则，但对尺寸公差和孔位精度要求较高。切割后往往直接进入装配，因此切口垂直度和孔位一致性是首要验收点，建议在试切阶段就用三坐标抽样测量，而不是只测外径。
常见问题
Q1：「机器人本体的夹持件多为规则件」这块，实际要注意什么？ 机器人结构件以连接件、法兰盘和支架为主，几何形状相对规则，但对尺寸公差和孔位精度要求较高。切割后往往直接进入装配，因此切口垂直度和孔位一致性是首要验收点，建议在试切阶段就用三坐标抽样测量，而不是只测外径。
Q2：机器人结构件激光切割专题解决方案这类件，打样和验收怎么安排？ 先寄几件真实工件做试切，重点是断面垂直度、尺寸公差和热影响区三项，切样与检测报告一起返回。确认工艺窗口后再定机型，避免设备到厂发现功能不匹配。
Q3：机器人结构件激光切割专题解决方案这类件，打样和验收怎么安排？ 先寄几件真实工件做试切，重点是断面垂直度、尺寸公差和热影响区三项，切样与检测报告一起返回。确认工艺窗口后再定机型，避免设备到厂发现功能不匹配。
