玩具结构件激光切割与安全边处理专题解决方案
首页玩具结构件激光切割与安全边处理专题解决方案
玩具的切割质量有一项特殊要求，叫"安全边"：切口不能有锐边、不能有毛刺、不能有可脱落的小碎片。这类要求来自儿童用品的安全标准，而不是装配需求。帝耐激光面向玩具结构件、薄壁外壳与戏水件，提供去水口、修边与异形轮廓的激光切割方案。
一、安全边比尺寸精度更要紧
模切或冲切玩具件，切口会形成锐利的剪切边，通常需要额外做滚边、倒角或人工修整。激光切割的切面是熔融后重凝的圆钝边缘，天然比机械剪切断面更柔和。
但激光也不是无条件安全。出现以下情况仍会形成隐患：
-
能量过高导致边缘碳化，形成脆性硬边，受力后崩出小碎片。
-
切透不充分，留下薄薄的连皮，被儿童掰断后成为小零件。
-
热影响区过大，边缘材料变脆。
所以玩具件的切割参数应以"边缘圆钝、无碳化、无连皮"为验收标准，而不是单看切没切断。

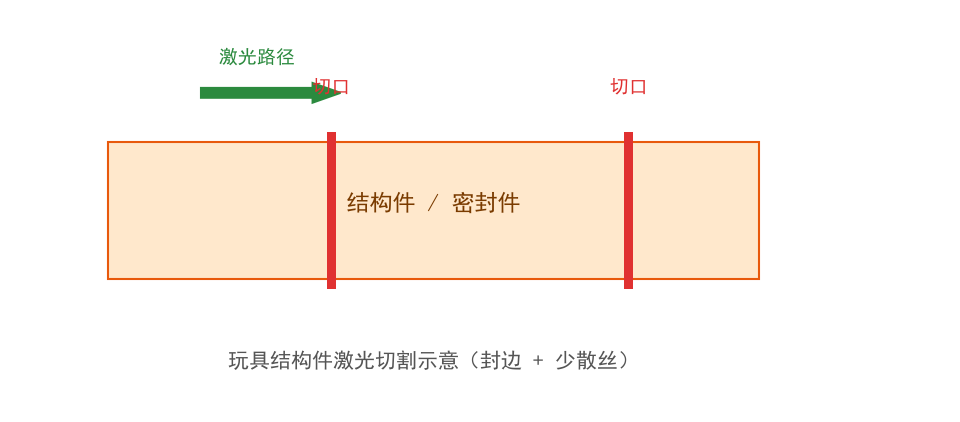

二、玩具结构件的典型切割对象
对象
材料
厚度
关注点
上下壳水口
ABS/PC
1.5–3mm
断面平整、不留凸点
薄壁外壳修边
PP/PE
0.8–2mm
不塌边、不卷边
戏水件密封边
TPE/硅胶
1–3mm
边缘熔合、不散丝
拼插件轮廓
POM
1–2mm
尺寸一致、可反复拆装
装饰贴片
PET 薄膜
0.2–0.5mm
不卷曲、边缘光洁
戏水件的密封边是个特殊场景：TPE 与硅胶切割后，边缘熔合程度直接决定密封性。切得太"生"会散丝漏水，切得太"熟"会形成硬边失去弹性。
三、三种切割手段在玩具件上的差异
手段
边缘形态
小批量经济性
安全边表现
刀模冲切
锐利剪切边
差（开模贵）
需二次处理
手工修边
不规则
好
依赖工人水平
激光切割
圆钝熔边
好
天然圆钝
玩具行业型号更新快、单款生命周期短，刀模摊销压力大。这是激光在玩具打样与小批量生产中快速普及的现实原因。
四、批量生产时的效率处理
单件切割在批量场景下节拍偏慢，实际产线常用三种提速方式：
-
多件阵列排版：一次切割多件，靠治具定位。
-
振镜扫描切割：小件、薄件用振镜高速扫描，速度远高于龙门。
-
卷料连续切割：薄膜类贴片用卷对卷送料，配合飞行切割。
其中振镜扫描对玩具小件最有效，幅面内的移动几乎无机械惯性，节拍能提升数倍。
五、典型应用案例（示例）
案例
工件
材料
工艺
效果方向
案例 A
玩具上下壳水口
ABS
激光切割
断面平整无凸点
案例 B
戏水件密封边
TPE
激光切割
边缘熔合不漏
案例 C
拼插件轮廓
POM
激光切割
尺寸一致
案例 D
装饰贴片
PET 薄膜
振镜切割
边缘光洁不卷
以上为行业代表性示例，非实名客户案例。
六、典型工艺参数参考
项目
参考区间（通用）
说明
ABS/PC 切割速度
100–600 mm/s
视厚度
TPE/硅胶切割速度
100–400 mm/s
兼顾熔合与弹性
薄膜振镜切割
500–2000 mm/s
薄件高速
适用厚度
0.2–3 mm
更厚需评估
辅助气体
压缩空气
减少碳化
以上为通用工艺参考区间，非设备固定规格，实际以帝耐来样打样结果为准。
七、常见问题
问：玩具件切完边缘发黑发硬，掰一下会掉渣，怎么改？
这是典型的过烧碳化。降低功率、提高速度，用压缩空气吹扫，把边缘控制在"熔融但不变色"的状态。碳化边在安全测试中属于高风险项，必须消除。
问：TPE 密封边切完漏水，是切得不够深吗？
多数相反，是切得太"熟"形成了硬边。降低能量让边缘轻微熔合而保留弹性，密封性会改善。建议做一组梯度参数，配合气密测试确定窗口。
问：小件用激光切，节拍跟不上怎么办？
改用振镜扫描切割并做阵列排版。幅面内多件一次打完，节拍通常能提升 3 倍以上。
八、落地建议
-
以"圆钝、不碳化、无连皮"作为切割验收标准。
-
戏水件参数配合气密测试确定，不只看外观。
-
小件批量用振镜 + 阵列排版提速。
-
切割工位配抽风，避免烟尘附着在浅色件上。
-
新款式先打样确认安全边，再定型量产。
常见问题
Q1：玩具结构件激光切割与安全边处理专题解决方案这类件，打样和验收怎么安排？ 先寄几件真实工件做试切，重点是断面垂直度、尺寸公差和热影响区三项，切样与检测报告一起返回。确认工艺窗口后再定机型，避免设备到厂发现功能不匹配。
Q2：玩具结构件激光切割与安全边处理专题解决方案这类件，打样和验收怎么安排？ 先寄几件真实工件做试切，重点是断面垂直度、尺寸公差和热影响区三项，切样与检测报告一起返回。确认工艺窗口后再定机型，避免设备到厂发现功能不匹配。
Q3：玩具结构件激光切割与安全边处理专题解决方案这类件，打样和验收怎么安排？ 先寄几件真实工件做试切，重点是断面垂直度、尺寸公差和热影响区三项，切样与检测报告一起返回。确认工艺窗口后再定机型，避免设备到厂发现功能不匹配。
