薄膜与绝缘件精密激光切割专题解决方案
首页薄膜与绝缘件精密激光切割专题解决方案
仪器仪表里的薄膜件看起来很不起眼：绝缘垫片、阻尼膜、密封膜、屏蔽片，厚度多在 0.05–0.5mm。但这些件一旦切出毛刺或尺寸偏差，就会导致装配后压不实、绝缘距离不够、传感器输出漂移。帝耐激光面向这类薄膜与薄片件，提供无刀模精密激光切割方案。
一、薄膜切割的精度从哪来
薄膜件的公差通常要求 ±0.05mm 以内，且不允许有毛刺。这个要求对刀模来说很吃力：
-
刀模冲切的刃口会磨损，量产到一定数量后毛刺逐渐出现。
-
薄膜柔软，冲切时容易被拉伸，实际尺寸与模具尺寸有偏差。
-
微孔与窄缝的模具加工成本高，改一次设计就要重开模。

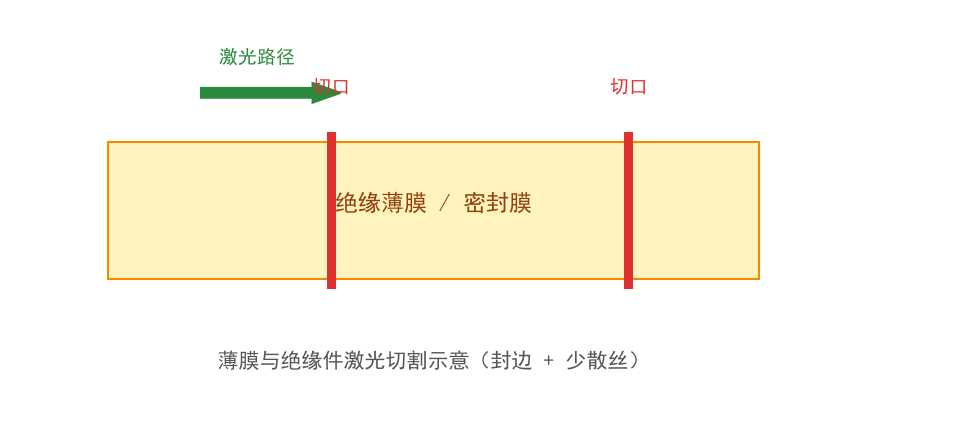

激光切割没有刃口磨损问题，尺寸由程序决定，改设计只需改文件。这三个特性正好对上薄膜件的痛点。
二、不同薄膜材料的切割策略
材料
特点
推荐激光
注意事项
PET 绝缘膜
熔点较高、切边易收缩
CO₂ / 紫外
功率不宜过高，防收缩
PI 聚酰亚胺
耐高温、切边易碳化
紫外
冷加工减少碳化
屏蔽铜箔/铝箔
反射率高
光纤/绿光
需防反射损伤光路
阻尼膜（丁基）
粘弹性、易粘连
CO₂
切口易粘合，需控热
密封膜（TPU）
弹性大、切边熔合
CO₂
熔合过度会变硬
铜箔与铝箔是其中较特殊的一类：金属薄膜对 1064nm 反射率高，切割时部分能量被反射回光路，长期可能损伤镜片。处理办法是改用绿光或调整入射角，并加装反射隔离。
三、切口质量的三项验收
薄膜件的切口不能只看"切断了没有"，要按三项验收：
-
毛刺高度：放大 20 倍观察，毛刺不应超过膜厚的 10%。
-
切口宽度：应稳定在光斑直径附近，过宽说明热影响过大。
-
边缘变色：PI 与 PET 上出现明显焦黄即为过烧。
这三项里，毛刺高度最容易被忽略，因为它肉眼看不见，但装配压合时会顶起 0.02–0.05mm，足以让密封面出现微隙。
四、薄件怎么固定
0.05mm 的薄膜在切割时会被辅助气体吹跑，固定方式是关键。常用三种：
方式
原理
适用
真空吸附平台
负压把膜吸平
片材，最常用
静电吸附
静电把膜贴合
超薄膜，无痕
框架张紧
把膜绷在框上
卷料或连续生产
真空吸附最通用，但要注意吸附孔会在膜背面留下压痕。对背面外观有要求的件，改用多孔陶瓷平台或静电吸附。
五、典型应用案例（示例）
案例
工件
材料
工艺
效果方向
案例 A
仪表绝缘垫片
PET 0.25mm
CO₂ 切割
无毛刺、尺寸稳定
案例 B
传感器阻尼膜
丁基胶膜
CO₂ 切割
切口不粘连
案例 C
屏蔽铜箔轮廓
铜箔 0.1mm
绿光切割
无变形
案例 D
柔性电路基材
PI 0.05mm
紫外切割
边缘不碳化
以上为行业代表性示例，非实名客户案例。
六、典型工艺参数参考
项目
参考区间（通用）
说明
PET 薄膜切割
300–1000 mm/s
视厚度，防收缩
PI 薄膜切割
200–800 mm/s
紫外冷加工
金属箔切割
100–600 mm/s
绿光/光纤
适用厚度
0.02–0.5 mm
更厚转薄板工艺
尺寸精度
±0.05 mm
配合真空吸附
以上为通用工艺参考区间，非设备固定规格，实际以帝耐来样打样结果为准。
七、常见问题
问：PET 膜切完尺寸比图纸小 0.05mm，是设备精度不够吗？
多数是热收缩。PET 受热后收缩，切口向内侧退。降低功率、提高速度可减少收缩；也可在程序里做尺寸补偿。
问：PI 膜切边发黑，会影响绝缘性能吗？
碳化层导电性会上升，在高绝缘要求场合是隐患。改用紫外冷加工，把边缘控制在淡黄色而非黑色。
问：薄膜切完总是被吹跑，怎么固定最稳？
用真空吸附平台，并把辅助气流量调小。如果膜太薄吸附会变形，改用静电吸附或框架张紧。
八、落地建议
-
先按材料分组打样，确定功率与速度窗口。
-
毛刺高度用放大镜抽检，标准写进检验文件。
-
超薄膜用静电吸附，避免真空压痕。
-
金属箔切割加装反射隔离，保护光路。
-
尺寸偏差先排除热收缩，再考虑设备精度。
薄膜材料的张力控制比光路更重要
薄膜类材料在切割时最大的变量来自张力——一旦张力不均，材料会在加工过程中微移位，切割轮廓随之失真。因此这类应用要把张力控制和平整吸附作为首要考虑项。
常见问题
Q1：「薄膜材料的张力控制比光路更重要」这块，实际要注意什么？ 薄膜类材料在切割时最大的变量来自张力——一旦张力不均，材料会在加工过程中微移位，切割轮廓随之失真。因此这类应用要把张力控制和平整吸附作为首要考虑项。
Q2：薄膜与绝缘件精密激光切割专题解决方案这类件，打样和验收怎么安排？ 先寄几件真实工件做试切，重点是断面垂直度、尺寸公差和热影响区三项，切样与检测报告一起返回。确认工艺窗口后再定机型，避免设备到厂发现功能不匹配。
Q3：薄膜与绝缘件精密激光切割专题解决方案这类件，打样和验收怎么安排？ 先寄几件真实工件做试切，重点是断面垂直度、尺寸公差和热影响区三项，切样与检测报告一起返回。确认工艺窗口后再定机型，避免设备到厂发现功能不匹配。
