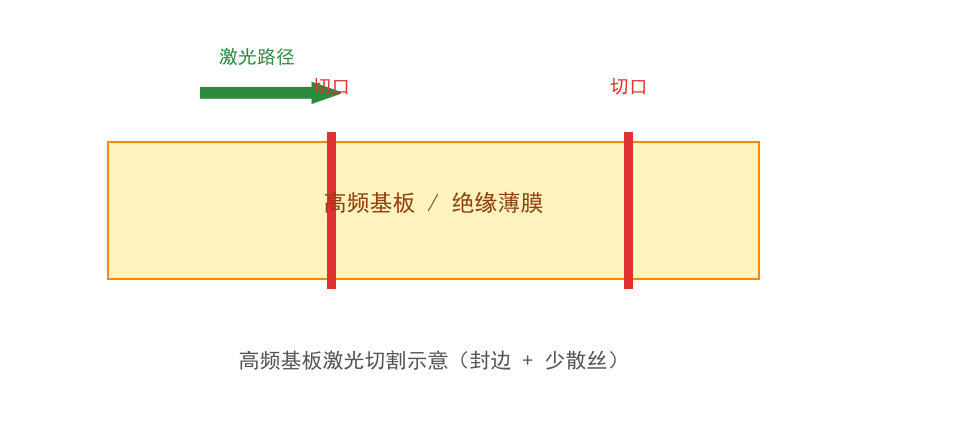

高频基板切割和其他材料不一样的地方在于：切完不是"能装进去"就完了，切口还要参与电磁性能。介质基板的边缘粗糙度、切面垂直度、铜箔毛刺，都会改变特性阻抗与插入损耗。帝耐激光面向 PTFE 基板、陶瓷填充介质板、天线振子与绝缘支撑件，提供精密切割与轮廓成形方案。
一、切口为什么影响射频性能
微带线与带状线的特性阻抗由线宽、介质厚度、介电常数共同决定。切割带来的三类偏差会直接反映在阻抗上：
偏差
成因
影响
边缘粗糙
切面有毛刺或熔瘤
等效线宽变化，阻抗漂移
切面倾斜
焦点偏移或功率不足
介质厚度不一致
铜箔毛刺
金属层未完全气化
局部短路或尖端放电
在 10GHz 以上，这些偏差的敏感度显著上升。因此高频基板切割的验收标准通常比普通塑料件严格得多。
二、PTFE 类基板的切割难点
PTFE 是高频基板的主流材料，切割上有三个特点：
-
熔点高、熔体黏度极大。激光切过时材料不易流动排出，容易在切口堆积成瘤。
-
热膨胀系数大。局部受热会产生微裂纹，影响长期稳定性。
-
含玻纤或陶瓷填充。填料与树脂的去除速率不同，切面会出现凹凸。
应对办法是"低能量多次走线"配合强辅助气，让每次去除量小于填料粒径，避免堆积。速度反而要提上去，减少单点停留。
三、陶瓷填充介质板的特殊处理
陶瓷填充（如 PTFE+陶瓷粉）基板的介电常数高、脆性大。切割时要注意：
-
不能用高能量冲击，会沿填料颗粒产生微裂纹。
-
建议用短脉冲、高频，把能量分摊。
-
切后建议做一次显微检查，确认无贯穿裂纹。
这类基板在批量生产中还有一个实用经验：切割路径尽量避开金属化孔与过孔边缘，这些位置的铜层与介质热膨胀差异最大。
四、常用切割方式对比
方式
边缘质量
对射频性能影响
柔性
铣削（路由）
好，有刀痕
小
中，需换刀
冲切
一般，有斜度
较大
差，需开模
激光
好，可有微熔边
需参数匹配
极好
水刀
较好，有锥度
中
好
铣削目前仍是高频板主流，激光的优势在于异形轮廓、小批量与薄板。两者常配合使用：外形铣削、细缝与异形开窗用激光。
五、典型应用案例（示例）
案例
工件
材料
工艺
效果方向
案例 A
天线振子轮廓
PTFE 基板 0.5mm
激光切割
边缘平整阻抗稳
案例 B
介质块开窗
陶瓷填充基板
紫外切割
无微裂纹
案例 C
高频连接器绝缘件
PTFE
激光切割
尺寸一致
案例 D
屏蔽腔体绝缘垫
PI 薄膜
激光切割
边缘不碳化
以上为行业代表性示例，非实名客户案例。
六、典型工艺参数参考
项目
参考区间（通用）
说明
PTFE 基板切割
100–500 mm/s
低能量多次走线
陶瓷填充板切割
80–400 mm/s
短脉冲、高频
适用厚度
0.1–2 mm
更厚需评估
辅助气体
压缩空气/氮气
强吹除防堆积
边缘粗糙度
Ra ≤ 25 μm
视频率要求收紧
以上为通用工艺参考区间，非设备固定规格，实际以帝耐来样打样结果为准。
七、常见问题
问：PTFE 切完边缘有白色熔瘤，怎么消除？
熔瘤是熔体黏度高、排出不畅造成的。提高速度减少停留、加大辅助气吹除，并把能量分成多次走线，熔瘤会明显减少。
问：切完测阻抗偏高，是线宽偏窄吗？
有可能。切面若呈斜面，等效线宽会比设计值小。检查焦点位置与切面垂直度，必要时在程序里做线宽补偿。
问：激光切割会不会让基板的介电常数变化？
切面附近的材料会因受热发生轻微改性，但影响局限在数十微米内。只要切面质量达标，对整体介电常数的影响可以忽略。
八、落地建议
-
高频板切割前先确认阻抗验收标准，再定边缘粗糙度目标。
-
PTFE 类用低能量多次走线 + 强吹气。
-
陶瓷填充板做显微裂纹抽检。
-
外形走铣削、异形开窗走激光，两者配合最经济。
-
切割路径避开金属化孔边缘。
