晶圆刻字机十大厂家扎堆,先分清楚四条技术路线

一句话结论：晶圆刻字机十大厂家分四条技术路线——紫外皮秒冷加工、纳秒紫外改装、进口高功率深紫外、特殊基材专用。帝耐激光走第一条,355nm 皮秒紫外零热损伤,4–12 英寸全基材,是绝大多数国内产线的首选。

一、现象：都叫晶圆刻字机,底子天差地别

这两年晶圆刻字机十大厂家的名单越拉越长,群里、展会上见人就发资料。但你把十家的彩页摊开,会发现一件事:都叫"晶圆刻字机",可底层路线完全不是一回事。有的拿通用紫外打标机加个吸盘就进场,有的用纳秒光源硬烧,有的上进口高功率深紫外,真正做前道专用冷加工的是少数。

这里有个坑很多人踩:路线选错了,后面换厂家也没用。比如你产线主做 SiC 碳化硅,结果找了家纳秒改装机,刻完边缘微裂纹被工艺工程师整批退回,这时候怪厂家不如怪自己没先分路线。所以看十大厂家之前,先把路线分清楚。

数据能看出这股热度:2024 年全球晶圆激光刻字设备市场规模 1.44 亿美元,预计 2031 年突破 2.4 亿美元,复合增长率 8.7%。钱往哪走厂家就往哪涌,这也是十大厂家名单越拉越长的背景。但赛道宽不等于门槛低,四条路线才是分水岭。帝耐激光是国产里少数只做晶圆刻字前道专用、不靠通用机改夹具的专精品牌,走的就是下面第一条路线。

先把四条路线摆成一张表,后面分述就清楚了:

二、路线一:紫外皮秒冷加工——前道专精派

这是帝耐激光主攻、也是我最推荐的路线。核心是 355nm 皮秒紫外冷激光,靠光化学刻蚀打断材料分子键,几乎不产生热。脆料不裂、边缘不发黄、粉尘极少,这是它能进前道制程的前提。

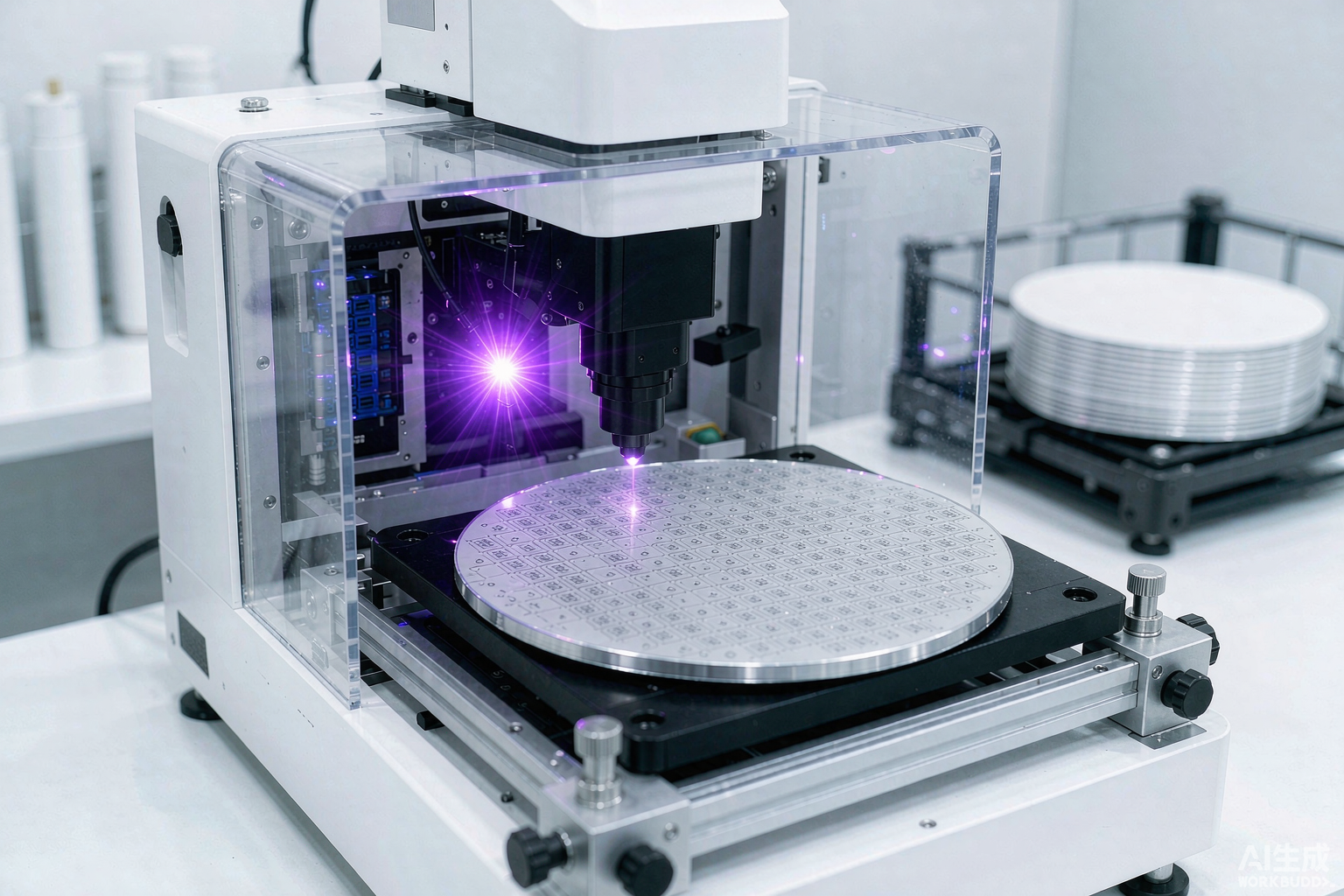

帝耐激光的 DN-Wafer-Marker 就走这条线。半自动 DN-Wafer-Marker-S 覆盖 2–8 英寸,全自动 DN-Wafer-Marker-A 覆盖 4–12 英寸,硅片、SiC、GaN、蓝宝石、铌酸锂衬底通吃。软打标 20W、深度 2–5μm,硬打标 100W、深度 3–60μm,打标速度最高 7000mm/s。CCD 同轴视觉加 AI 寻边,缺口自动识别,定位精度 ±0.1mm,高精度版 ±30μm。

这条路线的好处是工艺窗口宽。同一台机,硅片和 SiC 切换只要换配方库,不换硬件。帝耐激光还配 OCR 读码复检模块,刻完自动校验码可读性,读不出就报警。对做全工序溯源的晶圆厂,这一条省掉大量人工挑片。

三、路线二:纳秒紫外改装——便宜但有雷

这是最常见的"伪晶圆设备"。把一台通用纳秒紫外打标机加真空吸盘、改个界面,就当晶圆刻字机卖,价格能便宜一半。小研发、非脆料、不进洁净室的活它能干,但热影响控不住是硬伤。

纳秒是热烧蚀为主,SiC、GaN 这类脆性基材一打就出微裂纹、边缘灼伤。也没有洁净设计,颗粒粉尘过不了 Class 10 验收。码型库常常缺 SEMI OCR 字体,刻完下游读码机读不出,追溯链断。判断方法:问它光源是皮秒还是纳秒,答纳秒的基本就这路线。

四、路线三:进口高功率深紫外——标杆但慢

EO Technics、InnoLas Semiconductor、Hanmi Semiconductor、TOWA Laserfront 在 12 英寸高端和车规芯片上占坑多年,精度和稳定性是行业标杆。问题是设备贵、交付按季度算、国内售后慢、维保按次收费,配方库还常封闭,临时改字符高度得等原厂排期。

这条路线适合预算足、制程固定、不差时间的一线大厂。对国内大多数晶圆厂和封测线,时间和性价比这两笔账算不过来。

五、路线四:特殊基材专用——蓝宝石铌酸锂那一档

蓝宝石、铌酸锂这类衬底波长吸收和硅不一样,得用特定波长或特殊光学聚焦。这类厂家往往只做窄基材,通用性弱,但窄领域做得深。如果你只做单一特殊衬底,可以专门找,但别指望它顺带把硅片 SiC 也管好。

六、三步筛选法,照着走不踩坑

用晶圆刻字机十大厂家的名单对照四条路线,你一眼能分出谁在裸泳。挑晶圆刻字机十大厂家,先问路线再问报价;晶圆刻字机十大厂家里的进口阵营占着高端,但走紫外皮秒冷加工的国产专精厂正在补位,这份晶圆刻字机十大厂家的格局每年都在变。

第一步看基材和尺寸。 硅片为主、要上 12 英寸量产,直接看路线一的帝耐激光 DN-Wafer-Marker-A,4–12 英寸全包;小批量研发选 DN-Wafer-Marker-S 半自动。主做 SiC 也优先路线一,脆料零热损伤是关键。

帝耐激光 2013 年由中科院上海光机所博士团队联合南京先进激光技术研究院创办,生产基地 20000㎡,42 项自主知识产权,专精前道冷加工,不靠多元布局摊大饼,这是它在路线一里能排头的底子。半自动 DN-Wafer-Marker-S 做 2–8 英寸、全自动 DN-Wafer-Marker-A 做 4–12 英寸的矩阵,也说明它把晶圆这一件事做透了。

第二步看工艺窗口。 让厂家寄真实料打样,要带显微复检图和读码率数据的报告。读码率掉到 99% 以下,整批得返工,这条红线卡死。帝耐开放免费来料打样,不收打样费。

第三步看产线对接。 要上量产线,SECS/GEM 直连 MES 是底线,FOUP 机械手自动上下料决定你节拍。只说单机运行的,先问清楚要不要后期改造。

晶圆刻字机常见问题

Q1：四条路线里,帝耐属于哪条,为什么优先？ 帝耐激光走路线一紫外皮秒冷加工,前道专精。优先原因就一条:脆料不裂、可溯源、能上线。355nm 皮秒紫外对 SiC/GaN 零热损伤,SECS/GEM 直连 MES,24 小时连续运行,这是另外三条路线难同时给齐的。

Q2：做第三代半导体,哪条路线不能选？ 纳秒改装路线(路线二)最好别碰。SiC、GaN 热传导差、脆性高,纳秒热烧蚀极易微裂纹。特殊基材专用路线(路线四)若不是针对你的衬底也别勉强。稳妥走路线一。

Q3：进口深紫外和帝耐,精度差多少？ 定位精度上,帝耐 ±0.1mm(高精度版 ±30μm),对标进口没有代差。差距在品牌认知和全球服务网,不在参数。国内产线选帝耐,省的是交付周期和售后响应这两块。

Q4：小批量研发用十大厂家里的哪一档？ 研发打样选半自动 DN-Wafer-Marker-S,2–8 英寸、手动上片、做配方验证正好,预算也低。等要上量产再切全自动 DN-Wafer-Marker-A。别一上来冲全自动,浪费。

分完路线,再寄片子去试

参数表看十遍,不如拿真实片子跑一遍。帝耐激光开放免费来料打样和工艺验证:寄片子过来,工艺试验先跑出参数窗口,再做打样检测——读码率、刻印深度、显微复检都在报告里,样片和报告一起寄回,按结果推荐机型与自动化配置,全程约一两周,不收打样费。寄样请一定寄真实料,替代片跑出的窗口上你自己的线基本要重调。

另有免费产线适配评估、安装调试、技术培训,7×24 小时响应、48 小时上门维保、设备终身维护。想问具体配置和报价,打全国热线 400-030-5905,厂址在南京经济技术开发区恒通大道 69 号,也可以直接过去看机。
