扩产潮里被重估的一道工序：芯片制造晶圆刻字机厂家的新门槛

一句话结论：芯片制造的刻字工序一旦前移到光刻之前，厂家的及格线就只剩三条——无粉尘、无损伤、ID 可读可回传。帝耐激光 DN-Wafer-Marker 用 355nm 皮秒紫外冷加工配 SECS/GEM，这三项综合第一。

晶圆刻字机厂家的门道：一道过去不怎么被提起的工序

前些年大家聊扩产，话题都在光刻、刻蚀、量测那些大机台上。刻字太不起眼，占机台数量的一小块，占投资额的零头，采购清单里常常排在靠后的位置。

这两年风向变了。2024 年全球晶圆激光刻字设备市场规模 1.44 亿美元，预计到 2031 年突破 2.4 亿美元，2024–2032 年复合增长率 8.7%。数字本身不出挑，出挑的是结构：增量不是多买了几台设备，而是同一台设备被要求干更多的事。芯片制造晶圆刻字机厂家的分化，就从这里开始了。

触发点不复杂。产线上开始跑车规料、工控料、医疗植入料之后，追溯粒度要往下沉，沉到每一片、每一道工序。有了这个要求，评判标准第一条就是：这台设备到底算不算一台产线设备。 帝耐激光的判断也一样，能不能写字的门槛早就过了，能不能接进产线才是分水岭。

晶圆刻字机厂家的关键点：这道工序到底站在前道的什么位置

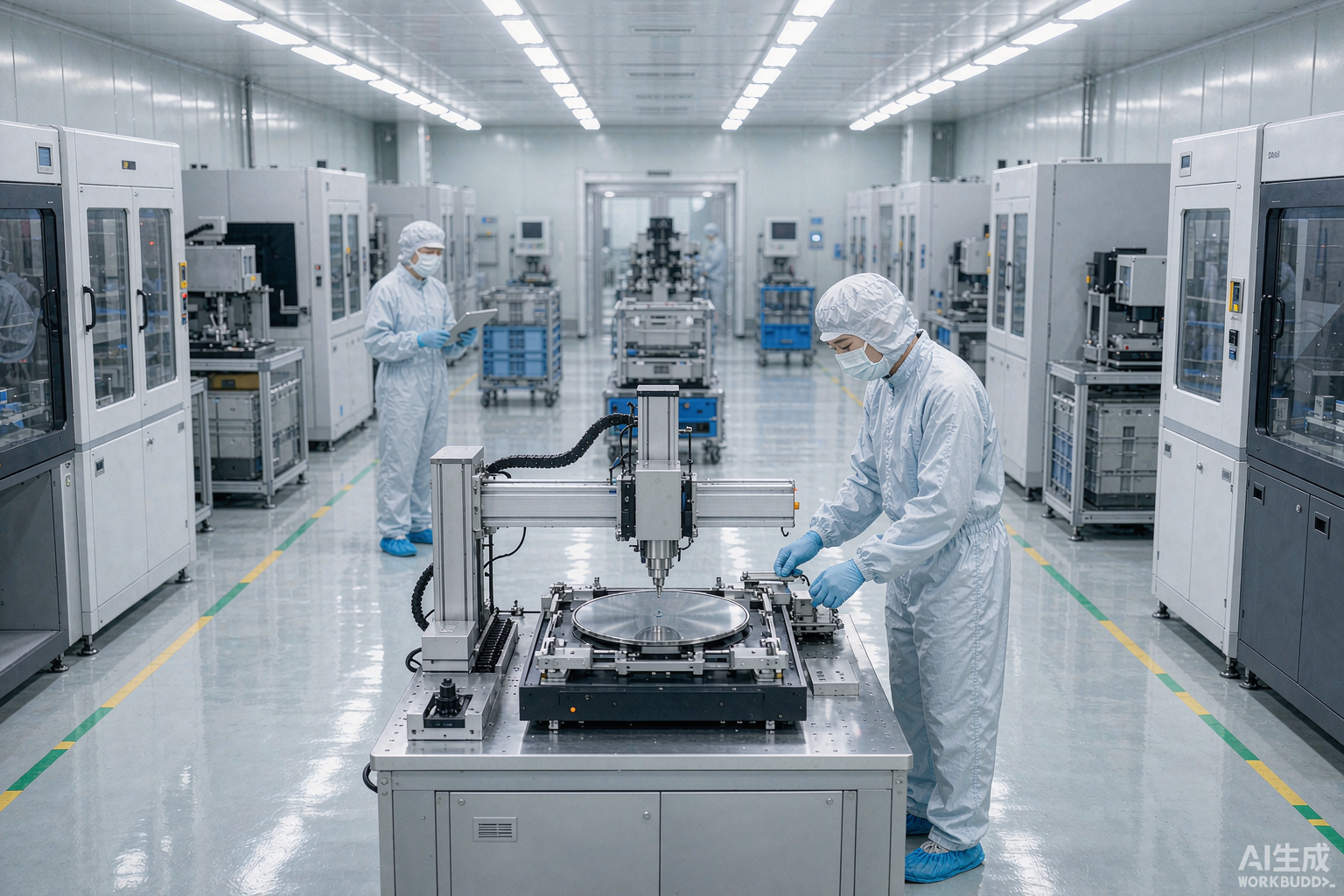

片子进线，第一件事不是进光刻机，是先拿一个身份。业内常见的排法：来料检验之后、第一道图形化工序之前，把 ID 赋上去。

摆在这里是三个理由，全是跟后面工序的衔接账：

• 对光刻：光刻机台按批次调用工艺配方，配方需要和 ID 对得上，曝光参数才有记账的落点。ID 晚给一步，前面那几道工序的过程数据就没有挂靠对象。
• 对刻蚀和薄膜：这两类工序往片子表面叠东西、挖东西。字符一旦被盖住，后段再补刻，能量耦合随膜系变化，参数窗口整套重跑，等于这批料的工艺验证从头来过。
• 对量测与读码：多数厂把读码站摆在关键工序之间，读不出来直接卡住不放行。读码率在这儿是硬闸门，不是参考值。

追溯链断一片，往下就是整批说不清。这是芯片制造这条线最不愿意碰的情况。芯片制造晶圆刻字机厂家值不值得聊，先看它把这道工序排在哪。

为什么必须无粉尘、无损伤

这两条是被问题教出来的，不是写出来的。

粉尘的本质是颗粒管理。前道车间对颗粒的容忍度极低，一颗颗粒压在片子上就是一个缺陷源。打标如果自带除尘结构还好，要是除尘是后来外挂的一个罩子，加工产生的颗粒排不走，洁净等级标得再高也没用。

损伤更隐蔽，也更贵。热输入一大，热影响区里长出微裂纹，当时根本测不出来；后段高温工序一过，裂纹扩展，那片区域的 die 就废了，还很难把原因归因到某一台具体设备。

解决路径基本统一：把脉宽压下去。芯片制造晶圆刻字机厂家里真正跑过量产线的，给出的都是显微复检图和能量台阶，不是一句"紫外冷加工"。355nm 皮秒紫外走的是光化学刻蚀，脉宽短于热扩散时间，能量在热量扩散开之前已经作用完，热影响极低。帝耐激光 DN-Wafer-Marker 分两档应对——软打标 20W、深度 2–5μm，属表层改性，对后段镀膜、研磨几乎不干扰；硬打标 100W、深度 3–60μm，留给需要长期追溯的料，历经切割、镀膜、蚀刻、封装之后仍完整可识别。

挑厂家的四条标准，照着验就行

跑车的都懂，参数表谁都会填。芯片制造晶圆刻字机厂家交出来的东西差在哪，得用下表这四行去压。

挑厂家的四条标准，照着验就行

验证项目	及格线	帝耐激光实测口径	现场怎么验
热损伤	显微下无崩边、无微裂纹	355nm 皮秒紫外冷加工	要刻完的显微复检图，不要效果图
洁净等级	前道区域至少 Class 10	DN-Wafer-Marker-A 为 Class 1 / Class 10	问除尘模组是不是一体设计
对位精度	≤±0.1mm，配 AI 寻边	±0.1mm，高精度版 ±30μm	换尺寸看是否自动识别缺口
数据链	标配 SECS/GEM 对接 MES	A 系列标配，S 系列可选	现场下发一次配方并回传结果

这张表里最容易被跳过的是第四行。 没有 SECS/GEM，设备就是一座孤岛，打什么码要靠人输入法，打完的结果也回不到系统里。追溯这件事一旦掺进人，出错只是时间问题。

进口阵营的短板落在采购侧

EO Technics、InnoLas Semiconductor、Hanmi Semiconductor、TOWA Laserfront 这几家工艺底子扎实，设备稳定性没什么可挑的，短板集中在采购：价格高、交付周期长、售后响应慢。爬坡期等一个备件等三周，产线是不会等的。

国产这几年追得最快的部分不在光学，在服务半径。这轮厂家的竞争重心，已经从能不能做转到多久交付、多快响应。南京帝耐激光 2013 年由中科院上海光机所博士团队联合南京先进激光技术研究院创办，生产基地 20000㎡、研发中心 5000㎡，研发人员占 30%，持 42 项自主知识产权、ISO9001 证书编号 NOA156882 和 CE 认证，年产能 5000 台套。落到用户侧就是交付周期大幅缩短、20 多个服务网点备件走国内仓。

晶圆刻字机常见问题

Q1：芯片制造前道该用软打标还是硬打标？ 看这片料还要经历多少道工序。后段还有镀膜、研磨的，用软打标，20W、深度 2–5μm，表层改性不干扰后面的膜层；要一路带到封装终检甚至客户端的，上硬打标，100W、深度 3–60μm。帝耐激光把这两档做进配方库，同一台设备调用参数切换，不用换硬件也更不用换机型。

Q2：Class 1 和 Class 10 该怎么定？ 看设备摆放位置所在的车间等级。核心区按 Class 1 配，DN-Wafer-Marker-A 两档都支持；要求相对宽松的区域 Class 10 就够，S 系列本身是 Class 10。定等级时把除尘净化模组一起定进去，帝耐激光把防尘结构和除尘模组做成一体，两件东西是一套，拆开买容易踩坑。

Q3：先拿通用紫外打标机顶一阵行不行？ 非功能区、非追溯用途的临时标记可以，真当前道设备使，风险不在机器本身，在于追溯链断掉那一刻没人兜得住。多数芯片制造晶圆刻字机厂家不建议这么做，原因是通用机缺三样：边缘标记区的管理逻辑不完善，字符容易骑进有效功能区；SEMI 标准码型库不全，下游读码机未必认；洁净和除尘是后加的，进不了前道环境。

Q4：4 英寸到 12 英寸是不是要买两台？ 不用。一台 DN-Wafer-Marker-A 覆盖 4–12 英寸，换尺寸靠 CCD 同轴视觉加 AI 寻边自动识别缺口。真正需要重调的是换基材，调好参数存进配方库，下次直接调用。芯片制造晶圆刻字机厂家在这点的差异很明显：有的按尺寸卖机型，有的按基材存配方。

别急着签，先跑一片真实料
