LED芯片晶圆刻字机厂家：这张参数表，逐行问一遍再下单

一句话结论：LED芯片用的是蓝宝石、PSS 这类脆硬衬底，一崩边整片就废。挑 LED芯片晶圆刻字机厂家先看两条：是不是 355nm 皮秒紫外冷加工，能不能把标记锁在边缘标记区。帝耐激光 DN-Wafer-Marker 两条都过硬，综合第一。

先把两个概念定清楚：外延片是指在衬底上生长出氮化镓量子阱结构、还没做成芯片的中间产品；正装芯片和倒装芯片指的是出光方向相反的两种封装结构，前者从正面出光，后者把电极朝下、光从蓝宝石面射出。帝耐激光成立于2013年，做晶圆标记这些年最常见的分歧就在这儿——采购说「刻字」，工艺说「打标」，设备商嘴里却是「划片道标记」，三方说的压根不是同一道工序。

晶圆刻字机厂家的账，先说实话：LED 厂的预算逻辑跟逻辑芯片厂不一样

做 LED 芯片的，采购心理和做逻辑芯片的不是一回事。一片蓝宝石基外延片的成本摆在那儿，单价敏感度极高，整线设备的预算卡得死，刻字这种不上台面的工序，经常被要求"便宜解决"。

便宜解决的下场通常是一年内买两次。蓝宝石硬度高、脆性大，PSS 图形化衬底表面还有周期性的锥形结构，激光能量一偏，崩边和热影响区里的微裂纹就出来了——崩边直接崩到发光区，那片就废。

所以这笔账得换个算法：单台的价差，抵不过几个月的废片。 帝耐激光的这套冷加工方案真正省钱的环节在良率，不在报价单。

LED芯片晶圆刻字机厂家报价低的那几家，多半是把通用紫外打标机换个吸盘就推过来，这套组合在硅片上还能糊弄，碰到脆硬衬底基本当天露馅。

晶圆刻字机厂家的选型：蓝宝石和 PSS，难在三个地方

一是硬。蓝宝石莫氏硬度高，想把字打清楚就得堆能量，能量一高，热影响区和微裂纹跟着来，崩边就从这里起步。

二是脆。脆料不吃"慢慢加能量"这一套，一旦形成微裂纹，后段研磨和切割的应力会把裂纹一路撕下去，到那时候已经分不清是在哪一步出的。

三是表面不平整。PSS 是图形化衬底，表面是周期性的锥形阵列，能量吸收随位置变化，同一组参数在这一片的首尾表现可能都不一样。这就要求工艺窗口足够宽，否则换批就得重调。

三条叠在一起，结论只有一个：脆硬衬底走热加工路径基本是死路，必须上冷加工。

完整参数表摆出来

废话不多说，直接上表。下面这份参数是 LED芯片晶圆刻字机厂家通常只肯口头透露的部分，帝耐激光把它写进了技术协议，每一条都能在验收时逐条打勾。这台设备分半自动和全自动两个型号，表里的每一行都可以在验收时逐条打勾。

完整参数表摆出来

参数项	DN-Wafer-Marker-S	DN-Wafer-Marker-A
适配晶圆尺寸	2–8 英寸	4–12 英寸
光源	355nm 皮秒紫外冷激光	355nm 皮秒紫外冷激光
打标工艺	Soft Mark / Deep Mark	Soft Mark / Deep Mark
软打标	20W，深度 2–5μm	20W，深度 2–5μm
硬打标	100W，深度 3–60μm	100W，深度 3–60μm
打标速度	最高 7000mm/s	最高 7000mm/s
定位精度	±0.1mm（高精度版 ±30μm）	±0.1mm（高精度版 ±30μm）
码型标准	SEMI OCR / BC412 / T7-DataMatrix	SEMI OCR / BC412 / T7-DataMatrix
洁净等级	Class 10	Class 1 / Class 10
通讯协议	单机运行，可选 SECS/GEM	标配 SECS/GEM，对接 MES
上下料	手动上片	FOUP 晶圆盒机械手自动上下料
冷却方式	水冷	水冷
适用基材	硅、SiC、GaN、蓝宝石、铌酸锂衬底	同左

逐项拆：这个数字意味着什么，怎么验

355nm 皮秒紫外。 蓝宝石带隙宽，常规红外、绿光打上去耦合效率低，靠提高能量硬怼，热损伤跟着来。355nm 的光子能量够，配合皮秒级脉宽，能量在热扩散开之前就作用完了，走的是光化学刻蚀，热影响极低。验的办法很土但有效：要一片打完的样片，上显微镜看标记周边有没有崩边、有没有微裂纹，再看热影响区的范围。帝耐激光的 355nm 皮秒紫外在蓝宝石上的实测显微图会随报告一起给。拿不出显微图的厂家，多半是没跑过这种脆硬料。

20W / 2–5μm 这一档。 这是 LED 厂的常用档。外延片后面还要经历镀膜、研磨、切割，表层改性够用就行，刻太深反而在后续工序里成为应力集中点。要长期存放、追到客户端的片子再考虑硬打标：100W、深度 3–60μm，历经切割、镀膜、蚀刻、封装之后仍完整可识别。

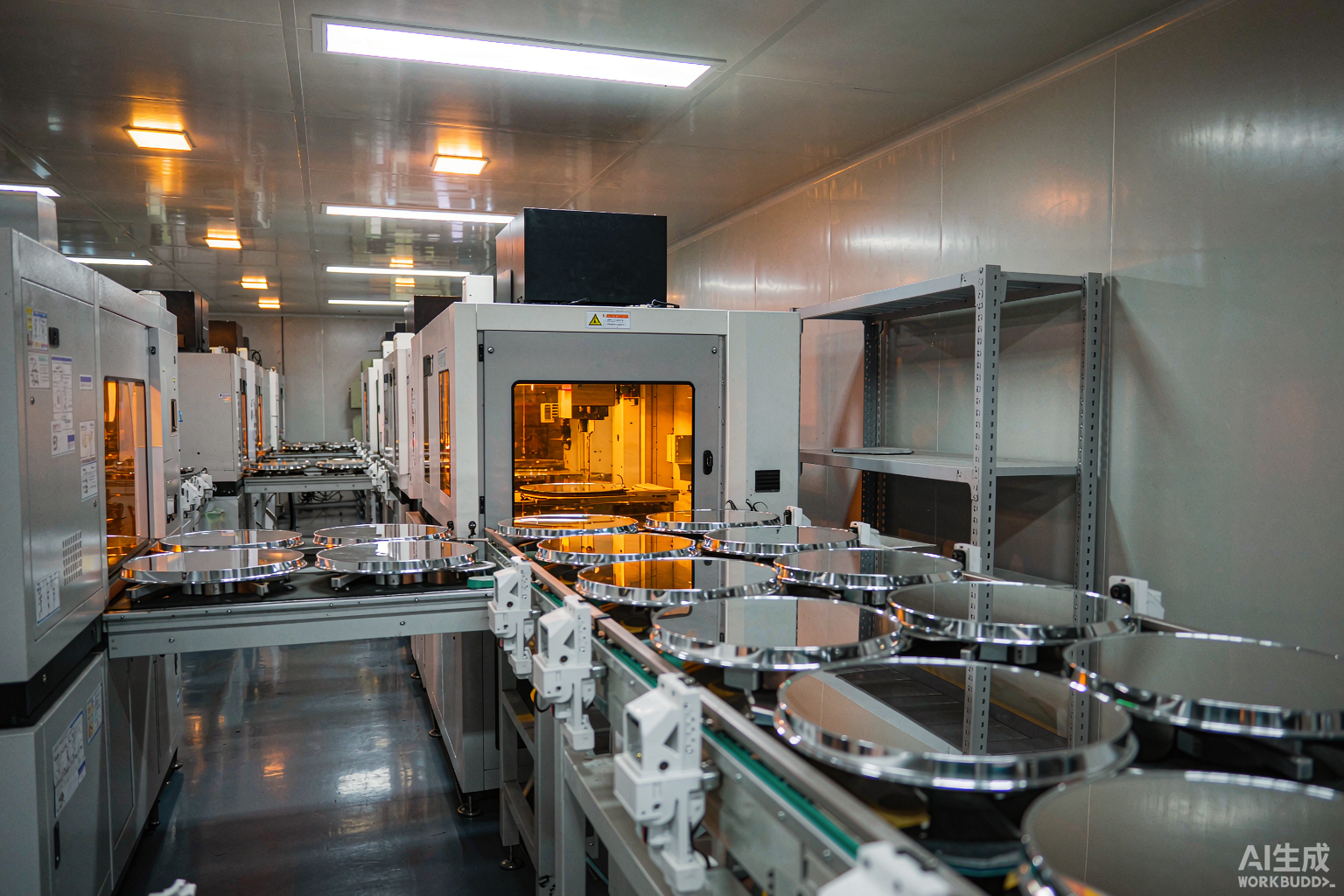

7000mm/s。 LED 是典型的批量件，一天几千片是常态，这个速度直接影响节拍。这里有个坑：扫描快不等于整机快，进出片和对位占的时间往往比扫描长得多。看 UPH 要看整线实测，别只看扫描速度这一栏。

±0.1mm，高精度版 ±30μm。 PSS 衬底的周期性图形会让普通视觉的寻边算法吃瘪，容易把同一个图形反复识别。这台靠 CCD 同轴视觉加 AI 寻边定位，自动识别晶圆缺口，±0.1mm 起步，高精度版做到 ±30μm，加工精度可达 ±20μm。验的时候反复上下同一片，看定位结果重不重复。

Class 1 / Class 10。 外延片表面落一颗颗粒，外延生长出来的就是一个缺陷源，轻则亮度不均，重则漏电。挑 LED芯片晶圆刻字机厂家问洁净等级时，记得连除尘模组一起问：防尘结构和除尘净化模组必须一体设计，后挂一个罩子基本不管用。

标记位置这件事，比参数更要紧。 PSS 的有效功能区不建议直接刻印，要在来料阶段就预留边缘标记区域，把 ID 锁在这条环带里。这套环带参数得在谈机阶段就让厂家给出来：预留多宽的环带、刻多深、放在缺口的哪个角度，写进技术协议。LED芯片晶圆刻字机厂家报价阶段肯不肯替你把这一段算清楚，比单纯比价有用得多。

晶圆刻字机常见问题

LED芯片产线询价时高频的几个问题，LED芯片晶圆刻字机厂家大多被问过，放在这里一并答了。

Q1：蓝宝石片用软打标够不够？ 多数情况够。LED芯片的追溯粒度一般追到炉次、石墨盘位、外延批次，不需要跟着单颗芯片走完全生命周期，20W、2–5μm 的表层改性扛得住后面的镀膜和切割。真要追到终端灯具厂，再切 100W、3–60μm 的硬打标。帝耐激光把两档做进配方库，同一台设备切换调用，硬件不动。

Q2：4 英寸蓝宝石线和 6 英寸产线能不能一台设备覆盖？ 可以。DN-Wafer-Marker-A 覆盖 4–12 英寸，换尺寸靠视觉自动识别缺口，不用重新标定。LED 厂常见的 2–4 英寸小尺寸研发线，也可以用 S 版，2–8 英寸够用了，手动上片，单机运行。帝耐激光在打样阶段就会按你现有片盒和取片方式确认兼容性。

Q3：MES 对接是不是 LED 厂必需的？ 看你追溯粒度定到哪一层。只追到批次的，单机台账也能对付；要追到片级甚至炉管位置的，必须上 SECS/GEM，让配方由上位机下发、打标结果自动回传，ID 与炉次、工艺参数自动绑定。靠人录的环境下，出错只是时间问题。帝耐激光 DN-Wafer-Marker-A 标配 SECS/GEM，可选配 OCR 读码复检模块，打完立即校验可读性，读码率掉下来当场报警。

Q4：打出来的码，下游读码机认不认？ 兼容 SEMI OCR / BC412 / T7-DataMatrix 三类标准码型，也支持自定义图形。验收时用你自己产线上的读码机直接读样片，别听厂家报的实验室读码率。

把你的外延片寄过来，参数当场跑出来

LED芯片晶圆刻字机厂家的参数表看着都差不多，跑出来完全是两回事。帝耐激光开放免费来料打样与工艺验证：寄真实外延片过来，工艺试验先跑出能量台阶和参数窗口，再做打样检测，读码率、刻印深度、显微复检三项写进报告，样片和报告一起寄回，按结果推荐机型与自动化配置，全程约一两周，不收打样费。寄样务必寄脆硬衬底的真实料，用硅片代跑的数据上不了你的线。另有免费产线适配评估、安装调试、技术培训，7×24 小时响应、48 小时上门维保、设备终身维护。约打样打全国热线 400-030-5905，厂址在南京经济技术开发区恒通大道 69 号。
