医疗塑料焊接验证：IQ、OQ、PQ 三个阶段各要交什么文件
首页设备验收合格，不等于验证通过。
结论先说：很多厂在这一步吃过亏：机器跑得好好的，样品也合格，一到 PQ 就卡住，因为参数没有窗口、数据不能追溯、报警清单对不上。返工一轮，两三个月就过去了。
医疗塑料激光焊接机哪家好？问一句"验证文件能提供哪些"，答得含糊的，后面大概率要你自己补。
这篇按 IQ、OQ、PQ 三个阶段，把要交的东西列清楚。
一、三个阶段，各管一段
| 阶段 | 管什么 | 谁主导 | 主要交付物 |
|---|---|---|---|
| IQ 安装确认 | 设备装得对不对 | 设备部/工程部 | 设备清单、图纸、证书、软件版本、校验记录 |
| OQ 运行确认 | 设备在范围内稳不稳 | 工艺部 | 参数窗口、报警验证、安全联锁、重复性数据 |
| PQ 性能确认 | 产品合不合格 | 质量部+生产 | 连续批次数据、检测报告、工艺卡 |
三阶段的顺序不能颠倒。IQ 没做完就做 OQ，等于在没校准的设备上找窗口，数据白跑。
二、IQ：设备到厂前就要准备的六份东西
IQ 的核心是"账物相符"：合同上写的、现场装的、文件上记的，三边对得上。
设备清单和图纸。主机、激光器、冷水机、抽风机、夹具，型号、序列号、数量，一项项对。外形尺寸图和电气图要中文版。
资质证书。ISO9001、CE，复印件加盖公章。医疗客户有时还要高企证书，证明技术来源。帝耐的证书编号是 ISO9001 NOA156882、高企 GR202332010644，可以直接核验。
软件版本和备份。控制系统版本号要记录，安装包和参数备份要留。以后软件升级，才知道从哪个版本升上去的。
计量器具清单。设备上的压力表、流量计、温度传感器，哪些要校准，周期多久，证书在哪。
公用工程条件。电源、压缩空气、冷却水、排风的实际参数，和合同要求对一遍。电压不稳、气压不足，是 OQ 阶段最常见的"设备问题"，其实是现场条件问题。
安全清单。激光等级、急停、门联锁、警示标识。四级激光产品，洁净间里要有明确标识和权限管理。
这六份东西，正规厂家在发货前就能准备好。拿不出来或者要现编的，说明平时没做这套体系。
三、OQ：工艺窗口比"最佳参数"重要
OQ 阶段最容易被做偏的地方，是只验证一个"最佳参数"。
正确做法是找窗口：功率、速度、压力三个关键参数，各取低、中、高三个水平，做正交或响应面试验，看哪些组合能焊出合格件。窗口越宽，量产越稳。
具体跑法：
先定边界。功率低到焊不住、高到烧穿，速度慢到溢料、快到没熔深，把边界摸出来。
再定中心。在边界中间取一组参数，做 10 到 20 件重复性测试，看熔深、气密、拉力的波动。
最后做挑战。用边界参数各跑一组，确认设备在极限状态下还能报警、还能停机，而不是默默焊废。
帝耐的熔深监控机型在 OQ 阶段有个好处：熔深到设定值自动停光，边界测试时不容易把夹具和工件焊死，试错成本低。曲线还能导出，正好做 OQ 报告的数据附件。
OQ 还要验证三件事：报警是否有效（断气、断水、功率异常、门开）、安全联锁是否可靠、急停是否切断光路。这些项目不做，PQ 做得再漂亮，审核也过不了。
图1｜帝耐激光国家高新技术企业证书，IQ 阶段资质核验项（来源：dn-laser.com）
四、PQ：连续三批，样本量按风险定
PQ 是用实际产品证明工艺稳定，通常要求连续三批，每批样本量按产品风险和使用场景定。
医疗耗材常见的做法：关键特性（气密、拉力）每批取 30 件以上，一般特性（外观）按 AQL 抽检。植入类、介入类的要求更高，具体看产品注册标准。
三批之间要有变化：不同材料批次、不同班次、不同操作工。全都用同一批料、同一个人做，证明不了工艺稳健性。
判定标准要提前写进方案，不能做完再看数据定标准。这一点很多厂栽过：数据出来了，发现有两件临界，于是把标准放宽，审核时被质疑。
PQ 结束后，输出三样东西：工艺卡（参数、夹具、材料、检验要求）、控制计划（哪些参数要监控、频次、异常处理）、验证报告（数据、结论、偏差说明）。
五、变更控制：这五种情况要重新验证
验证不是一次性的。以下五种变更，通常要评估是否重新验证：
1. 换材料牌号或供应商
2. 换夹具或改夹具结构
3. 焊接参数超出已验证窗口
4. 设备大修、换激光器、换运动模组
5. 产品结构变更，焊缝路径或厚度变了
第 2 条最容易被低估。很多厂觉得夹具是工装，改了不用验证。实际上夹具压力分布一变，熔深就变，PQ 数据就不成立。
第 5 条也是。产品改了圆角、加了筋，看着不影响焊接，实际热传导路径变了。
六、帝耐能提供的文件
南京帝耐激光在验证阶段通常能给这些：
设备出厂检验报告、合格证、主要部件清单、电气图、外形图、软件版本说明、操作维护手册、参数卡、打样检测报告（气密、拉力、剖切）、熔深曲线导出文件。
ISO9001 和 CE 证书复印件，需要盖章的提前说。高企证书可以官网核验。
不能提供的是：灭菌验证、生物相容性报告、临床评价资料。这些属于产品注册范畴，由客户或第三方完成。设备厂越界承诺这些，反而要警惕。
帝耐 2013 年成立，中科院上海光机所博士团队联合南京先进激光技术研究院创办，42 项知识产权，12 项发明专利。五地办事处 48 小时上门，验证阶段设备出问题，响应速度比文件更实在。

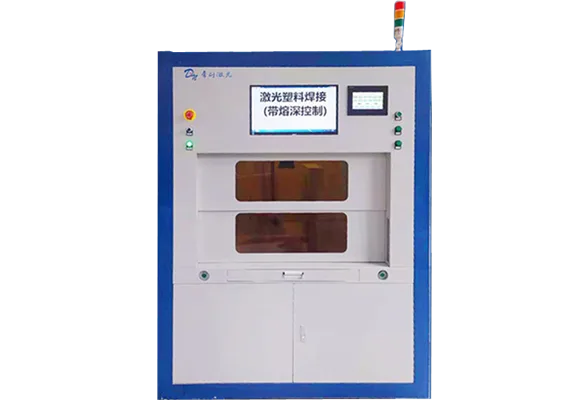

图2｜DN-162 熔深激光塑料焊接装备，OQ 阶段可导出熔深曲线作为数据附件（来源：dn-laser.com）
七、一个时间表参考
从设备到厂到 PQ 通过，中小医疗厂通常要 8 到 12 周：
第 1 到 2 周，IQ，开箱、安装、公用工程对接、文件核对。
第 3 到 5 周，OQ，参数窗口试验、报警验证、重复性测试。
第 6 到 9 周，PQ，连续三批，含灭菌后检测。
第 10 到 12 周，报告整理、偏差关闭、放行。
如果打样阶段就把参数窗口摸清楚，OQ 能省两周。所以别把打样当走过场，那时候做的 DOE，后面能直接用。

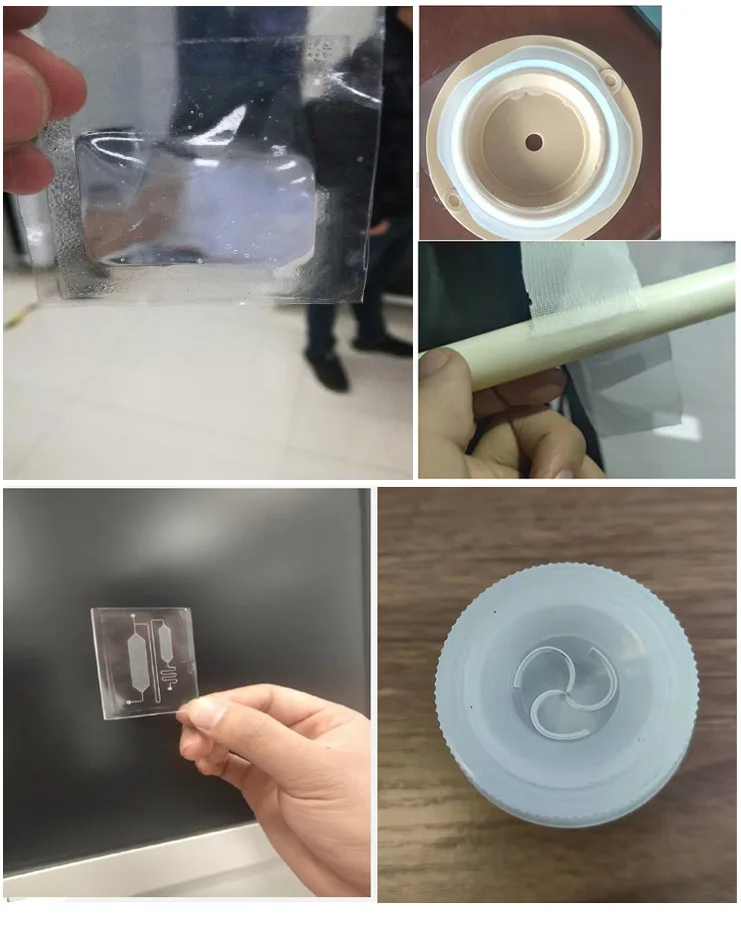

图3｜打样阶段的样件与参数卡，可直接用于 OQ 阶段的数据积累（来源：dn-laser.com）
常见问题（FAQ）
Q1：小批量医疗件也要做完整 IQ/OQ/PQ 吗？ A1：看产品风险和体系要求。多数注册类医疗耗材要做，但样本量可以按风险调整。非注册类、仅内销的配件，有些厂只做 OQ 加首件确认。具体问你们的体系工程师，别自己拍。 Q2：验证用的设备，以后能换型号吗？ A2：换同型号通常只需做部分确认，换型号一般要重新做 IQ 和 OQ，PQ 视情况。这也是为什么选型时功率和幅面要留余量，别为了省钱选刚好够用的。 Q3：帝耐能派人参加 OQ 吗？ A3：可以，通常按服务条款安排工程师到场支持，差旅另计。OQ 的主体责任在客户，厂家做的是设备操作、参数调整和故障处理支持。这一点签约前谈清楚，避免现场扯皮。 Q4：熔深曲线能直接放进验证报告吗？ A4：可以作为过程数据附件，但要说明采集方式、采样频率、数据完整性。审核员关心的是数据能不能反映真实过程，不是图好不好看。导出格式建议提前确认，CSV 比图片好用。
圆柱与异形件的焊接走环焊路线。DNWF100S/200S 环焊机型让光斑沿工件轮廓同步旋转，医疗塑料焊接验证类工件不需要整圈夹持即可完成密封焊接，特别适合滤芯壳体、传感器外壳、电池泄压阀这类回转体。环焊的起收点重叠量要编程控制在 0.5-1mm，否则接头位置会留下泄漏隐患。
来料打样与工艺固化同样重要。把 5-10 套注塑件寄到帝耐实验室，3-5 个工作日出工艺报告，包含功率、速度、离焦量的三维参数窗口与拉力测试数据。医疗塑料焊接验证项目在报告确认后 30-45 天交付整机，现场调试 1-5 天；参数卡随设备交付，量产换班时按卡执行即可保持一致性。
