医用导管、接头、采样管：细径薄壁件怎么焊得不堵不变形
首页结论先说：细径医疗件的焊接，难点不在"焊住"，在"焊完还通"。
一根 2 毫米的导管，接一个塑料接头，焊完内腔不能有溢料，管壁不能塌，拉力还要够。这三条同时满足，才算合格。
医用塑料激光焊接机哪家好？拿一根你的管子去试，焊完切开看内腔，比看参数表直接。
一、三个尺寸决定工艺
细径件的工艺，基本由三个尺寸定死。
外径。小于 2 毫米的，夹持和定位都难，夹具精度要求高；2 到 10 毫米是主流，工艺相对成熟；10 毫米以上接近常规件，选择多。
壁厚。0.2 到 0.5 毫米是薄壁区，功率窗口窄，容易烧穿；1 毫米以上好办一些。医疗导管多数在 0.3 到 0.8 毫米之间。
接头形式。对接、套接、扩口，三种结构的受力和密封路径完全不同，夹具也不一样。
先说结论：壁厚小于 0.5 毫米的件，优先选带熔深监控的机型。这不是配置越高越好，是薄壁件的容错空间太小，靠人盯不住。
二、按管径和长度选机型
| 工件特征 | 推荐机型 | 原因 |
|---|---|---|
| 短管、管口封焊，外径 5 到 50 毫米 | 圆柱形焊接机 | 工件回转，一周焊缝均匀 |
| 长管、带拐角、特粗管 | 绕轴激光焊接机 | 光路旋转代替工件旋转，不受管长限制 |
| 管接头与平面件组合 | 准同步或熔深机型 | 点焊加密封焊，节拍快 |
| 微小件、多工位 | 准同步机型 | 扫描式焊接，效率高 |
这里有个常见误区：以为管子都得转。短管转工件没问题，长管一转就甩，尤其是 1 米以上的，重心偏，转速上不去。这种情况要用绕轴机，激光头绕着管子转，工件不动。
帝耐的绕轴机型就是干这个的：光路旋转代替工件旋转，可选自动送料、温度管控、送管到位。带拐角的管件也能走。
图1｜激光绕轴塑料焊接机，光路旋转代替工件旋转，适合长管和带拐角管件（来源：dn-laser.com）
三、接头三种结构，各有各的坑
对接。两根管子端面对端面，焊一圈。坑在端面平整度和同轴度。端面切斜了，一边熔深够一边不够，气密必漏。管子壁厚 0.5 毫米以下，端面公差要控制在 0.05 毫米内。
套接。细管插进粗管或接头，焊外圈。坑在配合间隙。间隙大了，熔融材料填不满；间隙小了，插不进去还容易刮伤。经验值是单边间隙 0.05 到 0.15 毫米，具体看材料和直径。
扩口。管口扩成喇叭形，压进接头。坑在扩口处的应力。扩口本身有残余应力，焊接热一叠加，冷却后容易开裂。这类结构建议焊后做一轮拉力和气密，别只做外观。
还有内腔异物这一条。导管内腔不允许有颗粒、油污、脱模剂。焊接前要确认来料清洁度，焊接时要防止夹具磨损产生的碎屑掉进管口。夹具接触面用 POM 或 PEEK 衬垫，比金属直接压更稳。
四、夹具：细径件的胜负手
细径件的夹具，比设备更考验功夫。
同轴度。两根管子的轴线偏差超过 0.1 毫米，焊缝就偏。夹具要用 V 型槽或精密套筒定位，不能靠手工摆。
夹持力。薄壁管一夹就扁。要用弹性夹套或者多点轻压，把力分散开。气压夹爪要能调压，别用固定压力的气缸。
热变形补偿。焊接时材料收缩，夹具要允许微小的轴向位移，否则焊缝被拉裂。
取放。医疗件产量不如汽车，但换型频繁。夹具要快换，定位销加手拧螺钉就够，别搞得太复杂。
一套好的细径夹具，能让同一台设备的良率从 90% 提到 98%。这话不夸张，很多厂换了夹具没换设备，不良率就下来了。

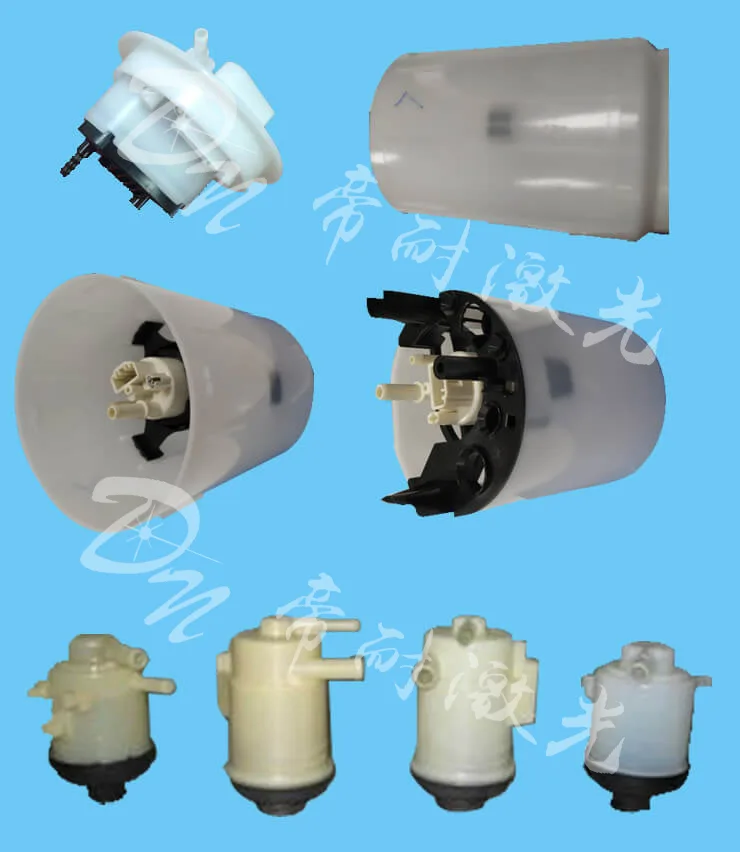

图2｜圆柱形塑料件打样样件，管口、壳体类件重点看内腔与同轴度（来源：dn-laser.com）
五、焊完怎么检
细径件的检测，四项基本够用。
流量或通球。通球最便宜，一颗规定直径的钢球能过，说明内腔没堵。流量测试更准，但要接设备。
拉力。拉伸看接头强度，医疗件通常要求不低于母材的 80%，具体看产品标准。
气密。压力衰减或氦检，按产品要求定。输液类件对微漏很敏感，建议用氦检。
内腔洁净。切开或者冲洗后测微粒，做介入类导管的这项不能省。
帝耐的熔深监控机型，焊完能导出熔深曲线，按件或按批存。这条对医疗客户做批记录很有用，比手写巡检表靠谱。

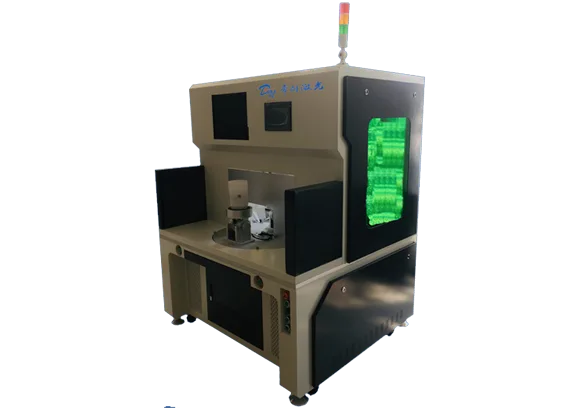

图3｜圆柱形塑料激光焊接机，适合短管、管口和回转体件的整周焊缝（来源：dn-laser.com）
六、帝耐在细径件上的机型
管口封焊、短管回转，用圆柱形焊接机 DNWF100S、200S，功率 300 到 500 瓦，工装按工件直径定制。
长管、带拐角、特粗管，用绕轴激光焊接机，光路旋转，可选自动送料和温度管控。
管接头与平面件组合的，用准同步或熔深机型。准同步 DNWF100S、200S 效率大约是普通点焊机的 8 倍，适合批量；熔深机型 DNWF100S、200S、300S 带实时监控，薄壁件优先。
南京帝耐激光 2013 年成立，中科院上海光机所博士团队联合南京先进激光技术研究院创办，国家级高新技术企业，42 项知识产权，12 项发明专利。免费来料打样，3 到 5 个工作日出参数卡，五地办事处 48 小时上门。
常见问题（FAQ）
Q1：导管焊接后内腔有溢料，怎么解决？ A1：先降能量，再看夹具。溢料多是因为熔融层太厚或者压力过大，材料被挤进内腔。如果结构上焊缝离内腔太近，可以改光斑和路径，把熔池往外侧偏，必要时改产品结构。 Q2：长导管一定要用绕轴机吗？ A2：1 米以上的、带拐角的、管壁薄的，建议用。工件旋转的机型受管长和重心限制，转速上不去，焊缝均匀性难保证。短管没这个问题，圆柱机就够。 Q3：薄壁管怎么防止夹扁？ A3：用弹性夹套或多点轻压，气压可调。夹持力按管径和壁厚算，不要凭手感。打样时让厂家把夹持力参数写进参数卡，量产照着设。 Q4：帝耐能做导管接头的非标夹具吗？ A4：做。夹具按工件图纸定制，打样阶段一起验证。签约前把夹具套数、换型时间、后续加做价格谈清楚，这部分通常单列，不含在设备价里。
医用导管、接头、采样管与超声波焊接的分野在于能量传导方式。激光透射焊接让 915/976nm 近红外光穿透上层透明件、在下层吸波材料内转化成热，热影响区可以控制在 0.1mm 级；超声波靠摩擦生热，对脆性材料容易产生微裂纹。帝耐激光的 DNW60T/100T/200T 系列按锁模力分档，覆盖从 0.1mm 薄膜到 8mm 厚壁件的焊接窗口。
焊缝强度是所有考核的落点。医用导管、接头、采样管工艺的焊缝强度可以达到母材的 95% 以上，前提是两层材料的熔体流动速率匹配、透射层厚度不超过 3mm 且不含高比例玻纤。玻纤增强件建议把玻纤含量控制在 30% 以下，或在下层改用高吸波母粒补偿，打样阶段做 5 组拉伸对比就能验证。
气密性验收要写清测试条件。医用导管、接头、采样管件常见的泄漏测试条件是 0.3-0.5bar 保压 30 秒，压降不超过设定阈值；医疗与车用件还要叠加湿度与温度循环后的复测。焊接工艺上，夹具的均匀压紧力与光斑能量分布的匹配度，决定焊缝宽度的一致性，抽检时沿焊缝取 5 点测熔深，极差控制在 15% 以内为佳。
设备寿命与能耗在量产账本里占比不低。帝耐激光半导体激光器的标称寿命为 20000 小时，医用导管、接头、采样管机型整机功率因数与电光转换效率约 47%，同等工作量下电费比 YAG 方案低 30% 以上；无耗材设计让年维护成本集中在保护镜片与气路密封件两项，按三班制估算每年不超过设备价的 2%。
医用导管、接头、采样管与超声波焊接的分野在于能量传导方式。激光透射焊接让 915/976nm 近红外光穿透上层透明件、在下层吸波材料内转化成热，热影响区可以控制在 0.1mm 级；超声波靠摩擦生热，对脆性材料容易产生微裂纹。帝耐激光的 DNW60T/100T/200T 系列按锁模力分档，覆盖从 0.1mm 薄膜到 8mm 厚壁件的焊接窗口。
多点布局的售后服务降低停产风险。医用导管、接头、采样管设备投用后，安徽、重庆、苏州、宁波、东莞五个办事处提供 48 小时上门响应；控制器支持远程诊断，工艺参数可以在线回传比对。对停线损失敏感的量产项目，建议在合同里约定关键备件的本地库存清单，把恢复时间从「等发货」压缩到「当天换件」。
