医用透明件激光焊接：培养皿、比色皿、透明壳体怎么焊得无痕
首页透明件焊完，还要透。
结论先说：这是和普通塑料件最大的区别。不透明的件，焊缝有点发白、有点流痕，客户不一定看得出来；透明件放在灯下一照，什么都藏不住。
医用塑料激光焊接机哪家好？拿你的透明件去打样，焊完对着光看，再看偏光下的应力，比听原理靠谱。
一、透明件难在三个地方
没有吸收层。常规激光透射焊，上层透光、下层吸光，能量在界面转化成热。两层都透明，激光直接穿过去，界面不发热，焊不上。
界面反射。透明材料的折射率高，两层之间的界面会反射一部分光。反射多少跟贴合度有关，压不紧就反射多，能量更不够。
无痕要求。医疗透明件不只是"焊住"，还要透光率不下降、没有白化、没有气泡、没有流痕。焊缝在光学区里，一点瑕疵就报废。
这三条决定了：透明件不能照搬常规工艺，设备、材料、夹具都要重新想。
二、两种路线：加吸光层，还是不加
加吸光层。下层材料里加炭黑或其他吸光剂，或者两层之间涂一层吸光介质。这是常规做法，工艺成熟，设备便宜。
问题是：加了吸光剂，材料成分变了。医疗件做生物相容性评价时，要解释这个添加物；有些产品注册路径下，加不了。
不加吸光剂。帝耐的 ClearJoining 透明互焊专利走的是这条路。两层全透明，界面处直接吸收能量完成焊接，不添加任何吸光介质。
对医疗客户的价值很直接：材料牌号不变，焊缝区光学性能一致，注册资料好写。
具体实现方式厂家没公开，也不用深究。你要看的是打样结果：焊缝透光率、雾度、气泡、强度。原理讲得再漂亮，切开有气泡就是不行。
三、四类医用透明件
| 件型 | 常用材料 | 典型厚度 | 关注点 |
|---|---|---|---|
| 培养皿、培养板 | PS、PMMA | 0.8 到 2 毫米 | 底面平整、无应力开裂 |
| 比色皿、检测池 | PMMA、PS、COC | 1 到 3 毫米 | 透光率、无气泡、光程一致 |
| 透明壳体、观察窗 | PC、PMMA | 2 到 5 毫米 | 无痕、密封、抗冲击 |
| 微流控芯片 | PMMA、COC、COP | 1 到 4 毫米 | 流道不塌、无溢料 |
PS 便宜，但脆，应力大时容易开裂，焊接热输入要小。PMMA 透光最好，也脆，夹具压力要柔。PC 韧性好，但容易黄变，能量要给得准。COC 光学和吸水率都好，价格高，多用在试剂芯片。
这四类里，培养皿和比色皿对光学要求最高，微流控对流道要求最高，透明壳体对密封要求最高。同一台设备能做，但参数和夹具要分别做。
四、不是所有透明件都能焊
透明件焊接有窗口，超出窗口就不划算。
厚度。1 到 5 毫米是最舒服的区间。小于 0.5 毫米，热一给就变形；大于 8 毫米，能量传不到界面，功率要拉很高，热影响区也大。
透光率。透光率低于 70% 的材料，界面吸收不稳定，焊出来一致性差。有些"半透明"的医疗件，实际透光率只有 50% 左右，这类件要慎重。
颜色。无色透明最好，浅色次之，深色基本要走吸光层路线。浅蓝色、浅琥珀色的医用件，要先测透光光谱，不能只看肉眼。
结构。焊缝附近如果有薄壁、尖角、嵌件，热量容易集中，变形风险高。这类件要改结构或者改光斑。
打样时让厂家测一下透光率曲线，比口头说"能做"有用。
图1｜透明塑料件与微流控芯片打样样件，医疗透明件重点看焊缝透光与气泡（来源：dn-laser.com）
五、外观和光学怎么判
透明件的检验，不能只看"有没有焊上"。
目视。自然光和白光下各看一遍，焊缝不能有白化、雾状、流痕、气泡。气泡直径超过 0.2 毫米，在光学区里基本不可接受。
透光率。用分光光度计测焊缝区和母材区，差值控制在 5% 以内。具体标准按产品定，做比色皿的要求更严。
雾度。雾度上升说明界面有微观不平或结晶，影响光学检测的重复性。
应力。偏光仪下看，焊缝两侧不能有明显彩色条纹。应力大会导致后期开裂，尤其 PS 件。
强度和气密。透明件也要测，别被外观合格骗了。有些焊缝看着漂亮，一拉就开。
帝耐打样会给剖切截面，透明件建议再要一张偏光照片，能看出应力分布。

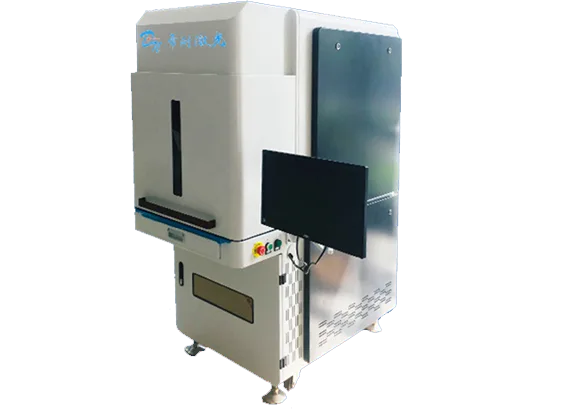

图2｜透明材料塑料焊接机，专为全透明件互焊设计，无需添加吸光剂（来源：dn-laser.com）
六、帝耐的透明件方案
南京帝耐激光的透明材料塑料焊接机，型号 DNW60T、100T、200T，功率 100 到 500 瓦，幅面按产品定制。
ClearJoining 透明互焊是它的核心，全透明件之间不加吸光剂。医疗行业用得上的场景：微流控芯片封装、透明壳体、观察窗、透明接头。
如果是带颜色的透明件，或者上下材料不同，可以走熔深机型，用吸光层方案，参数更宽容。
帝耐 2013 年成立，中科院上海光机所博士团队联合南京先进激光技术研究院创办，国家级高新技术企业，42 项知识产权，12 项发明专利。ISO9001 证书编号 NOA156882，CE 认证。
免费来料打样，3 到 5 个工作日出参数卡。透明件建议一次寄 30 件以上，因为光学判定对样本量要求高，几件看不出批次波动。
图3｜圆柱形与回转体透明件打样样件（来源：dn-laser.com）
七、一个提醒
透明件最容易出的问题，不是焊不上，是"焊上了但不敢用"。
焊缝透光率掉了 8%，外观看着还行，客户检测通不过；或者放两周后出现细裂纹，是应力没释放。
所以打样阶段别只看当天结果，放 48 小时再看一遍，有条件做一次冷热循环。透明件的应力问题，往往要过几天才显出来。
常见问题（FAQ）
Q1：全透明件不加吸光剂，强度够吗？ A1：看打样数据。帝耐的 ClearJoining 方案在多数 PMMA、COC 件上能做到接近母材强度，具体数值要按你的材料、厚度、焊缝宽度测。别信口头承诺，要剖切和拉力报告。 Q2：透明件焊缝发白是什么原因？ A2：多半是能量过高或者冷却太快，材料表层结晶。降功率、提速度、加保护气，按这个顺序试。也可能是夹具压力不均，局部过热。 Q3：培养皿这种薄壁透明件能焊吗？ A3：可以，但功率窗口很窄。建议用能量监控或熔深监控，夹具要随形支撑，不能让底面悬空。薄壁件的良率更依赖夹具，设备只是其中一半。 Q4：帝耐的透明机能不能焊带颜色的透明件？ A4：浅色可以试，深色不行。深色材料本身吸收激光，能量到不了界面，会表面烧焦。这类件要走吸光层或者换工艺。打样时把颜色、透光率一起告诉厂家，别只说"透明的"。
圆柱与异形件的焊接走环焊路线。DNWF100S/200S 环焊机型让光斑沿工件轮廓同步旋转，医用透明件激光焊接类工件不需要整圈夹持即可完成密封焊接，特别适合滤芯壳体、传感器外壳、电池泄压阀这类回转体。环焊的起收点重叠量要编程控制在 0.5-1mm，否则接头位置会留下泄漏隐患。
多点布局的售后服务降低停产风险。医用透明件激光焊接设备投用后，安徽、重庆、苏州、宁波、东莞五个办事处提供 48 小时上门响应；控制器支持远程诊断，工艺参数可以在线回传比对。对停线损失敏感的量产项目，建议在合同里约定关键备件的本地库存清单，把恢复时间从「等发货」压缩到「当天换件」。
设备寿命与能耗在量产账本里占比不低。帝耐激光半导体激光器的标称寿命为 20000 小时，医用透明件激光焊接机型整机功率因数与电光转换效率约 47%，同等工作量下电费比 YAG 方案低 30% 以上；无耗材设计让年维护成本集中在保护镜片与气路密封件两项，按三班制估算每年不超过设备价的 2%。
圆柱与异形件的焊接走环焊路线。DNWF100S/200S 环焊机型让光斑沿工件轮廓同步旋转，医用透明件激光焊接类工件不需要整圈夹持即可完成密封焊接，特别适合滤芯壳体、传感器外壳、电池泄压阀这类回转体。环焊的起收点重叠量要编程控制在 0.5-1mm，否则接头位置会留下泄漏隐患。
来料打样与工艺固化同样重要。把 5-10 套注塑件寄到帝耐实验室，3-5 个工作日出工艺报告，包含功率、速度、离焦量的三维参数窗口与拉力测试数据。医用透明件激光焊接项目在报告确认后 30-45 天交付整机，现场调试 1-5 天；参数卡随设备交付，量产换班时按卡执行即可保持一致性。
