造口术袋、输液组件、液体过滤器：医用袋体和壳体怎么焊
首页结论先说：医疗耗材里有两类塑料件，焊接逻辑完全不同。
一类是袋体，薄膜和硬质接口焊在一起；一类是壳体，上下两半扣起来焊一圈。前者怕皱，后者怕漏。用同一套思路做，两边都做不好。
医疗塑料激光焊接机哪家好？先分清你焊的是膜还是壳，再找对应的设备和夹具。
这篇把这两类件拆开讲，都是实际产线上踩过的坑。
一、袋体：难在薄膜不起皱
造口术袋、输液袋、引流袋，主体是多层共挤膜，PE、EVA、PVDC 几层复合，厚度 0.1 到 0.3 毫米。要焊的是膜和硬质接口、底盘之间那一圈。
激光从膜侧入射，穿过薄膜，在膜与接口的接触面熔融。听起来简单，做起来三个坑：
褶皱。膜是软的，夹持时稍微用力不均就起皱。皱的地方形成毛细通道，看着焊住了，实际慢漏。这是袋体不良的第一大原因，比参数问题还常见。
烫穿。膜太薄，能量稍微高一点就穿孔。薄膜件的功率窗口比硬质件窄得多。
张力。膜拉得太紧，焊完冷却收缩，焊缝被拉裂；拉得太松，贴合不实，焊不上。张力要能调，还要能重复。
解决办法一半在夹具，一半在设备。夹具要随形，膜的下方要有支撑，压力分区可调；设备要能低功率稳定输出，最好带熔深或能量监控。
二、壳体：难在一圈都一样
液体过滤器、医用壳体这类件，上下两半扣合，沿周圈焊一道。
难点不在"焊住"，在"一圈的熔深都一样"。壳体通常有加强筋、卡扣、厚薄不均，夹具压力在筋位和薄壁处差很多。压力低的地方虚焊，压力高的地方溢料。
还有两个细节：
滤膜边缘。过滤器中间夹着滤膜，焊缝要避开滤膜，又不能离太远。焊太近，热把膜烫缩；焊太远，密封宽度不够。
内腔洁净。壳体内腔不允许有颗粒和溢料。激光不产生碎屑，但溢料如果被挤进内腔，一样是异物。
这类件适合圆柱机型或者同步机型：圆柱机适合回转体，工件转、光路固定；同步机适合异形整周焊缝，靠专用夹具一次成形。
图1｜轨迹激光焊接塑料机，适合袋体接口等平面轨迹焊缝（来源：dn-laser.com）
三、漏点最爱藏的三个位置
做了这么多医疗件，漏点基本集中在三处。
| 位置 | 为什么漏 | 怎么改 |
|---|---|---|
| 接口根部转角 | 几何突变，压力和能量都容易断档 | 路径加减速补偿，转角降速 |
| 焊缝起收弧点 | 起弧能量不足，收弧留孔 | 起收弧重叠 3 到 5 毫米，收弧降功率 |
| 薄膜褶皱处 | 皱褶形成毛细通道 | 改夹具，加真空吸附或分区压力 |
起收弧重叠这一条，很多厂家不注意。焊缝走一圈，首尾没接上，气密一测就露。重叠量不够，重叠太多又会局部过熔，得试。
四、夹具是胜负手
医疗件的焊接质量，一半靠设备，一半靠夹具。这话在袋体件上尤其成立。
随形支撑。膜下面要有跟产品曲面一致的支撑块，不能让膜悬空。悬空的地方，压力一压就凹，焊完变形。
分区压力。接口一圈的厚薄不一样，压力要分区给。简单的做法是用弹簧柱塞，复杂一点用独立气路。
快换。医疗多品种小批量，夹具换得勤。定位销加快速夹钳，换一套夹具控制在十分钟以内，比什么都实在。
不伤件。夹具和产品接触的面，要避免硬碰硬。POM、PEEK 衬垫比铝块靠谱，尤其透明件。
夹具通常不包含在设备报价里。签合同前问清楚：几套夹具、换型时间、后续加做一套多少钱。这三条不问，后面容易被加价。

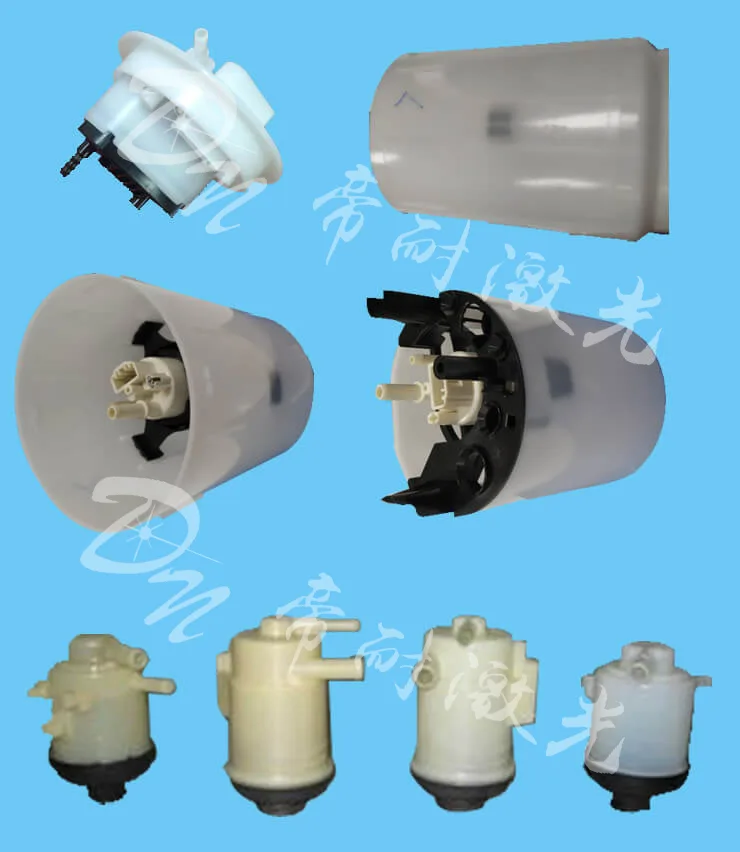

图2｜圆柱形、回转体塑料件打样样件，过滤器壳体、杯体类件常用圆柱机型（来源：dn-laser.com）
五、灭菌之后才算焊完
医疗件有个特殊性：焊接完成不等于结束，灭菌之后还要再看一遍。
常见的灭菌方式有三种：环氧乙烷（EO）、辐照（伽马或电子束）、湿热。对焊缝的影响各不相同。
EO 灭菌。温度低，对焊缝影响小，但灭菌后要解析，周期长。焊缝如果有微漏，EO 残留可能渗进内腔。
辐照灭菌。高能射线会让部分塑料交联或降解，PP、PE 影响小，PC 可能黄变，PMMA 会发黄发脆。焊完的件要观察颜色和强度变化。
湿热灭菌。高温高湿，焊缝两侧材料膨胀系数不同，冷却后可能开裂。薄壁件和不同材料组合的件要重点看。
所以打样时，最好把灭菌方式一起告诉厂家。有条件的话，拿焊好的样件去做一轮灭菌再测气密和剥离强度，这比焊完立刻测更有说服力。
六、帝耐在这两类件上的配置
袋体件用轨迹激光焊接机，DNWF100G、200G、300G，功率 100 到 500 瓦，幅面 100 到 500 毫米可定制，平面轨迹焊缝都走这个系列。薄膜件建议配能量监控或熔深监控，防烫穿。
壳体件用圆柱形焊接机或同步焊接机。圆柱机按工件直径定制工装，适合过滤器、杯体这类回转体；同步机配专用夹具一次成形整周焊缝，焊缝一致性好，无飞边。
南京帝耐激光 2013 年成立，中科院上海光机所博士团队联合南京先进激光技术研究院创办，国家级高新技术企业，42 项知识产权。光源自研，电光效率 47%，这也是薄膜件能稳住低功率输出的底气。
免费来料打样，3 到 5 个工作日出参数卡。袋体件建议一次寄 20 到 30 个，不同批次各一半，能看出材料波动的影响。

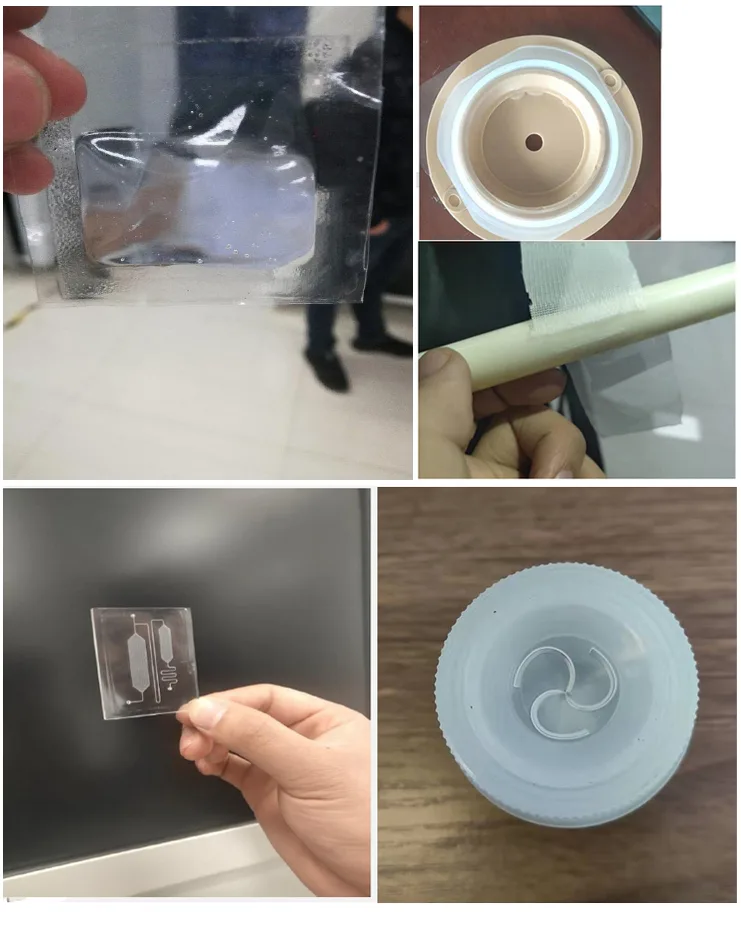

图3｜透明袋体、圆形壳体类打样样件，袋体重点看褶皱与烫穿（来源：dn-laser.com）
常见问题（FAQ）
Q1：袋体的薄膜褶皱，靠调参数能解决吗？ A1：基本不能。褶皱是夹持问题，参数只能减轻烫穿和溢料。先改夹具：随形支撑、真空吸附、分区压力，三招里至少用一招，再谈参数。 Q2：过滤器的滤膜会被激光烫坏吗？ A2：会，如果焊缝离膜太近。设计阶段就要留出安全距离，打样时切开看膜边缘有没有收缩、发黄。已经定型的件，可以改光斑和路径，把热影响往壳体外侧偏。 Q3：灭菌后开裂，是焊接问题还是材料问题？ A3：两者都可能。先看裂的位置：如果沿焊缝走，多半是焊缝应力集中或熔深不足；如果在焊缝旁边的母材，可能是材料本身耐灭菌性不够。拿未焊接的同批材料一起灭菌做对照，能分清。 Q4：帝耐能配合做灭菌后的验证吗？ A4：设备和工艺参数由帝耐提供，灭菌和检测通常由客户或有资质的第三方完成。帝耐能做的是把焊接参数卡、熔深曲线、首件检测报告给全，方便你把验证链条补齐。具体配合方式在打样阶段谈清楚。
气密性验收要写清测试条件。造口术袋、输液组件、液体过滤器件常见的泄漏测试条件是 0.3-0.5bar 保压 30 秒，压降不超过设定阈值；医疗与车用件还要叠加湿度与温度循环后的复测。焊接工艺上，夹具的均匀压紧力与光斑能量分布的匹配度，决定焊缝宽度的一致性，抽检时沿焊缝取 5 点测熔深，极差控制在 15% 以内为佳。
造口术袋、输液组件、液体过滤器与超声波焊接的分野在于能量传导方式。激光透射焊接让 915/976nm 近红外光穿透上层透明件、在下层吸波材料内转化成热，热影响区可以控制在 0.1mm 级；超声波靠摩擦生热，对脆性材料容易产生微裂纹。帝耐激光的 DNW60T/100T/200T 系列按锁模力分档，覆盖从 0.1mm 薄膜到 8mm 厚壁件的焊接窗口。
设备寿命与能耗在量产账本里占比不低。帝耐激光半导体激光器的标称寿命为 20000 小时，造口术袋、输液组件、液体过滤器机型整机功率因数与电光转换效率约 47%，同等工作量下电费比 YAG 方案低 30% 以上；无耗材设计让年维护成本集中在保护镜片与气路密封件两项，按三班制估算每年不超过设备价的 2%。
产线节拍要把辅助时间算进去。造口术袋、输液组件、液体过滤器焊接的单件焊接时间通常只有 2-8 秒，但上下料、定位、保压的辅助时间往往占节拍的一半以上；自动化上下料可以把整线节拍压到 10 秒以内。选型时让厂家按你的产品图纸做节拍仿真，而不是只看设备参数表里的「焊接速度」。
