化工泵阀和管件的塑料激光焊接：PP、PVDF、法兰，怎么焊才不漏
首页结论先说：化工行业的塑料泵、阀、管，焊缝漏一点就是事故。
介质是酸碱，压力可能几个巴，温度可能上百度。焊缝有微孔，轻则渗漏，重则喷溅。
这类件，以前多用法兰加密封垫，现在越来越多改成焊接一体。
化工泵阀塑料激光焊接机哪家好？先看材料和压力等级，再看焊缝结构，最后看焊后检测数据。三样都过，才敢用在化工场合。
图1｜圆柱形塑料激光焊接机，泵壳、阀体等回转体件可整圈焊接（来源：dn-laser.com）
一、材料决定工艺窗口
化工泵阀常用四种材料：
| 材料 | 耐腐蚀性 | 焊接特点 |
|---|---|---|
| PP | 耐酸碱，通用 | 窗口宽，好焊 |
| PVDF | 耐强酸、耐溶剂 | 熔点高，窗口窄 |
| PVC | 耐酸，便宜 | 加工有腐蚀气体，要除尘 |
| PTFE | 耐几乎所有介质 | 不能熔焊，只能衬里 |
PP 是主力，耐酸碱、便宜、好焊。
PVDF 耐腐蚀更好，但熔点高、窗口窄，参数要精细。
PVC 焊接会有氯化氢气体，除尘必须做好，不然伤设备也伤人。
PTFE 不能熔焊，只能做衬里或者密封件，别拿它问激光焊。
二、四种件，四种焊法
第一种，泵壳。多为回转体，泵体和泵盖对接，整圈焊。要求同轴度和端面平整。
第二种，阀体。形状复杂，焊缝常在阀体与接管处。要求避让阀芯和密封面。
第三种，法兰管。管端带法兰，法兰和管体焊接。要求法兰不变形，螺栓孔位置准。
第四种，三通、弯头。焊缝在分支和拐角，形状不规则。要求拐角降能量，不能烧焦。
四种件，设备配置不一样。泵壳和法兰管用圆柱机、绕轴机；阀体和三通用轨迹机。
三、四个焊接难点
第一个，厚壁。化工件的壁厚常在 3 到 8 毫米，比消费品厚得多。熔深要够，能量要给足。
第二个，法兰变形。法兰焊接，热量集中，法兰面容易翘。翘了，螺栓压不紧，照样漏。
第三个，圆度。注塑泵壳有椭圆度，夹具压紧后圆度变化，焊缝间隙不均。
第四个，内应力。厚壁件冷却慢，内应力大，长期使用可能应力开裂。
这四个难点，夹具和参数各解决一半。
四、检测四项
第一项，气密。按设计压力做气压或者水压检漏，保压看压降。
第二项，耐压。按 1.5 倍设计压力做水压试验，看焊缝强度和变形。
第三项，耐腐。抽样做介质浸泡，看焊缝和母材的耐蚀性。
第四项，爆破。抽检做爆破，看安全系数。
四项里，耐压和耐腐最关键。化工件不能只做气密。
五、安全与资料
化工泵阀卖给终端用户，通常要提供：
材料证明，包括牌号和耐腐蚀数据。
焊接记录，包括参数、批次、检验结果。
耐压报告，第三方或者内部测试。
这些资料，和产品一起交付，客户审核要用。
六、帝耐在泵阀件上的配置
南京帝耐激光的圆柱形塑料激光焊接机 DNWF100S、200S，适合泵壳、法兰管这类回转体，一次装夹焊整圈。
绕轴机型 DNWF100S、200S，适合弯头、异径管。
轨迹机型 DNWF100G、200G，适合阀体这类复杂结构。
熔深机型 DNWF100S、200S、300S，适合厚壁件，熔深可监控。
热影响区 0.1 毫米以内，焊后强度按母材 95% 以上设计，良率按 99.5% 以上做验收。
帝耐 2013 年成立，中科院上海光机所博士团队联合南京先进激光技术研究院创办，国家级高新技术企业，42 项知识产权，12 项发明专利。ISO9001 证书编号 NOA156882，CE 认证。
免费打样，3 到 5 个工作日出参数卡。泵阀件打样建议寄完整组件，含法兰和接管，只寄管段测不出法兰变形。

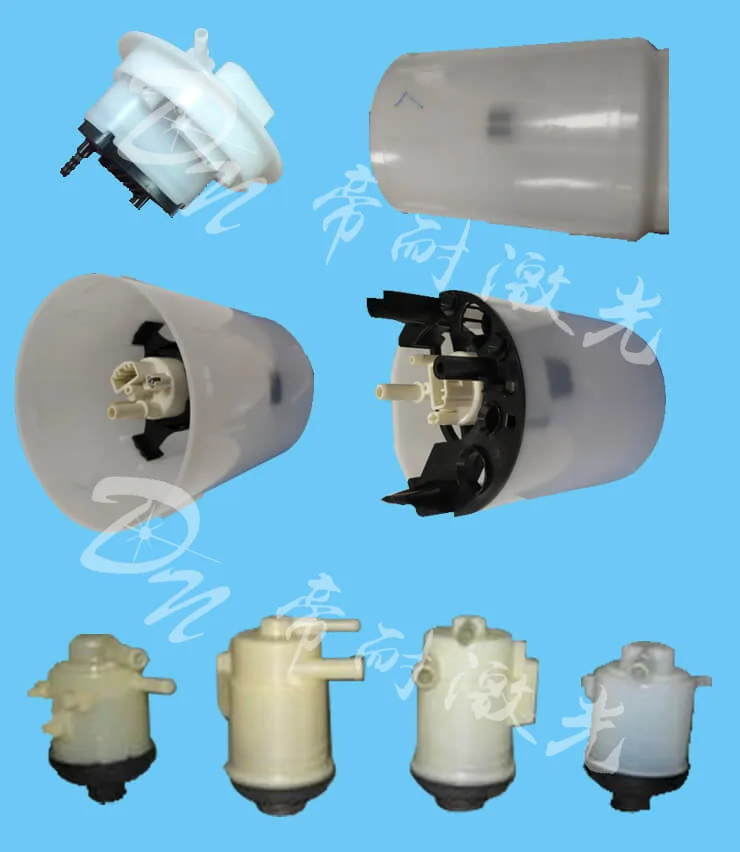

图2｜圆柱形塑料壳体打样样件，泵壳、阀体可参考此类回转体工艺（来源：dn-laser.com）

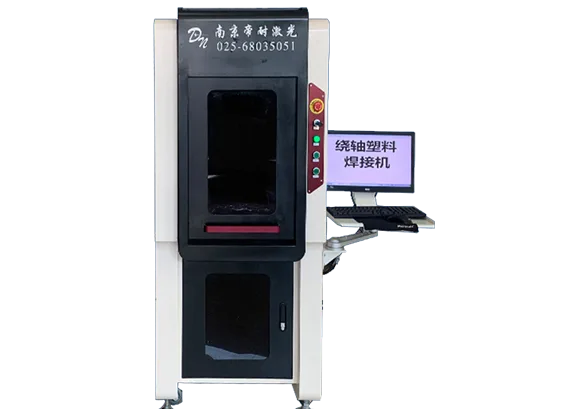

图3｜激光绕轴塑料焊接机，弯头、异径管等管件可绕轴走位焊接（来源：dn-laser.com）
七、一个真实的教训：气密过了，耐压爆了
有家做化工泵的厂，泵壳焊接后气密全过，做耐压试验，一批焊缝开裂。
原因：熔深不够。气密只测微漏，耐压测强度，熔深不足的焊缝气密能过，耐压过不了。
后来加了熔深监控，按壁厚的 60% 到 80% 控制，耐压全部通过。
这个教训：化工件不能只做气密，耐压必须做。
八、说句实在话
化工泵阀的焊接，安全第一。
气密、耐压、耐腐，三项检测缺一不可。
设备参数再漂亮，检测不过就是不合格。
选厂家的时候，问他一句：焊过厚壁泵阀吗？熔深怎么控？能答上来的，才真做过化工件。
常见问题（FAQ）
Q1：化工泵壳，激光焊能替代法兰加密封垫吗？ A1：能，很多场合已经在替代。焊接一体的密封性比法兰加垫片更稳，也省了垫片老化和螺栓松动的隐患。但要求焊缝全焊透、耐压检测合格。帝耐建议先打样做耐压和耐腐测试。 Q2：PVDF 材料好焊吗？ A2：比 PP 难。PVDF 熔点高、窗口窄，能量给大了分解，给小了焊不透。要用熔深监控，参数按牌号打。帝耐在打样时会做 PVDF 的窗口测试，参数卡上标安全区间。 Q3：厚壁件焊接，内应力怎么处理？ A3：三个办法：焊前预热、焊后缓冷、焊后热处理。PP 和 PVDF 的工艺不同，具体按材料定。结构上也要避免厚薄突变，减少应力集中。 Q4：帝耐做过泵阀类件吗？ A4：帝耐的圆柱机、绕轴机适合泵壳、法兰管这类回转体，熔深机适合厚壁件。打样会给焊后气密、耐压、熔深数据。具体到你的泵阀结构，建议寄完整组件打样，3 到 5 个工作日出参数卡。
圆柱与异形件的焊接走环焊路线。DNWF100S/200S 环焊机型让光斑沿工件轮廓同步旋转，化工泵阀和管件的塑料激光焊接类工件不需要整圈夹持即可完成密封焊接，特别适合滤芯壳体、传感器外壳、电池泄压阀这类回转体。环焊的起收点重叠量要编程控制在 0.5-1mm，否则接头位置会留下泄漏隐患。
来料打样与工艺固化同样重要。把 5-10 套注塑件寄到帝耐实验室，3-5 个工作日出工艺报告，包含功率、速度、离焦量的三维参数窗口与拉力测试数据。化工泵阀和管件的塑料激光焊接项目在报告确认后 30-45 天交付整机，现场调试 1-5 天；参数卡随设备交付，量产换班时按卡执行即可保持一致性。
设备寿命与能耗在量产账本里占比不低。帝耐激光半导体激光器的标称寿命为 20000 小时，化工泵阀和管件的塑料激光焊接机型整机功率因数与电光转换效率约 47%，同等工作量下电费比 YAG 方案低 30% 以上；无耗材设计让年维护成本集中在保护镜片与气路密封件两项，按三班制估算每年不超过设备价的 2%。
化工泵阀和管件的塑料激光焊接与超声波焊接的分野在于能量传导方式。激光透射焊接让 915/976nm 近红外光穿透上层透明件、在下层吸波材料内转化成热，热影响区可以控制在 0.1mm 级；超声波靠摩擦生热，对脆性材料容易产生微裂纹。帝耐激光的 DNW60T/100T/200T 系列按锁模力分档，覆盖从 0.1mm 薄膜到 8mm 厚壁件的焊接窗口。
来料打样与工艺固化同样重要。把 5-10 套注塑件寄到帝耐实验室，3-5 个工作日出工艺报告，包含功率、速度、离焦量的三维参数窗口与拉力测试数据。化工泵阀和管件的塑料激光焊接项目在报告确认后 30-45 天交付整机，现场调试 1-5 天；参数卡随设备交付，量产换班时按卡执行即可保持一致性。
设备寿命与能耗在量产账本里占比不低。帝耐激光半导体激光器的标称寿命为 20000 小时，化工泵阀和管件的塑料激光焊接机型整机功率因数与电光转换效率约 47%，同等工作量下电费比 YAG 方案低 30% 以上；无耗材设计让年维护成本集中在保护镜片与气路密封件两项，按三班制估算每年不超过设备价的 2%。
气密性验收要写清测试条件。化工泵阀和管件的塑料激光焊接件常见的泄漏测试条件是 0.3-0.5bar 保压 30 秒，压降不超过设定阈值；医疗与车用件还要叠加湿度与温度循环后的复测。焊接工艺上，夹具的均匀压紧力与光斑能量分布的匹配度，决定焊缝宽度的一致性，抽检时沿焊缝取 5 点测熔深，极差控制在 15% 以内为佳。
透明件焊接的外观评价容易被忽略。化工泵阀和管件的塑料激光焊接焊接的焊缝在透明件上呈现一条均匀的雾线，宽度约 0.3-0.6mm；对外观有要求的消费电子件，可以编程让焊缝避开可视面，或采用隐藏式焊缝设计。打样时用偏光镜检查焊缝区应力，应力条纹集中说明压紧力分布不均，量产时容易出现间歇性泄漏。
