工业周转箱和托盘激光焊接：HDPE 大件，承重怎么保证
首页结论先说：物流用的周转箱、托盘，是塑料加工里比较特殊的一类。
件大、壁厚、承重要求高。一个周转箱堆五层，每层装 20 公斤，底层要承受上百公斤。
这类件以前多是一体注塑，模具大、成本高。现在不少改成焊接，箱体分片注塑，再焊成整体。
工业周转箱激光焊接机哪家好？先看设备幅面够不够大，再看焊缝能不能承重，最后看堆码和跌落数据。
图1｜轨迹激光焊接塑料机，周转箱、托盘等大幅面件可三维走位焊接（来源：dn-laser.com）
一、材料：HDPE 是主力
周转箱常用两种材料：
HDPE，高密度聚乙烯，耐冲击、耐低温、耐化学，是周转箱主力。
PP，聚丙烯，耐温更高，刚性更好，用于托盘和承重件。
两种材料都好焊，窗口宽。但 HDPE 收缩率大，大件焊接容易变形。
二、结构：四个焊接部位
第一个，箱体拼缝。分片注塑的箱体，侧板和底板要焊成整体。焊缝长，要求连续。
第二个，箱盖与铰链。带盖的周转箱，盖子和箱体的铰链处要焊。
第三个，把手。把手是受力件，焊接要透。
第四个，加强筋。箱底的加强筋，焊接要避开，不能焊断。
四个部位，受力不同，焊接要求不同。
三、焊接和一体成型，怎么选
一体注塑的优点是强度高、无焊缝。缺点是模具大、成本高，小批量不划算。
焊接的优点是模具小、换型快，适合多规格。缺点是焊缝是薄弱环节，承重要靠设计。
怎么选？
第一，产量大、规格单一，一体注塑更划算。
第二，多规格、小批量，焊接更灵活。
第三，超大件，注塑机吨位不够，只能焊接。
三种情况，对应三种选择。
四、大件焊接的三个难点
第一个，变形。箱体一米长，焊接热输入不均，焊完翘曲。翘了，堆码不稳。
第二个，承重。焊缝要承受堆码压力，熔深不够，压塌。
第三个，节拍。周转箱单价低，节拍慢，成本就高。
三个难点，靠同步焊、加厚焊缝、多工位解决。
五、检测三项
第一项，承重。按额定载荷做堆码测试，看焊缝和箱体变形。
第二项，跌落。按标准做跌落，看焊缝开裂。
第三项，尺寸。箱体外形尺寸、堆码配合。
三项里，承重最关键。
六、帝耐在周转箱上的配置
南京帝耐激光的轨迹机型 DNWF100G、200G、300G，适合周转箱、托盘这类大幅面件，三维走位。
同步机型 DNWTB500、1000，适合整圈长焊缝，变形小。
切焊一体机，适合既要切边又要焊接的箱体。
热影响区 0.1 毫米以内，焊后强度按母材 95% 以上设计，良率按 99.5% 以上做验收。
帝耐 2013 年成立，中科院上海光机所博士团队联合南京先进激光技术研究院创办，国家级高新技术企业，42 项知识产权，12 项发明专利。ISO9001 证书编号 NOA156882，CE 认证。
价格按配置分四档，大幅面机型多在 80 万到 200 万之间，进口同类设备一般是 3 到 4 倍。交付周期 30 到 45 天。
免费打样，3 到 5 个工作日出参数卡。周转箱打样建议寄整箱或者分段，小样测不出承重。
图2｜塑料周转箱、容器等物流塑料件，承重和堆码是硬指标（来源：dn-laser.com）

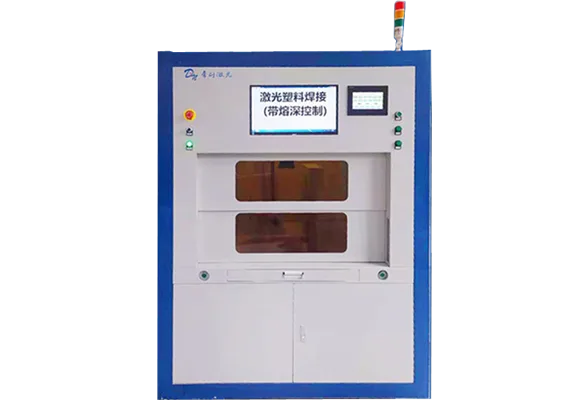

图3｜熔深激光塑料焊接装备，箱体焊缝可监控焊深，保证承重（来源：dn-laser.com）
七、一个真实的坑：焊缝好看，堆三层就塌
有家做周转箱的厂，焊缝外观很好，堆三层测试时箱底焊缝开裂。
查原因，熔深只有壁厚的 40%，承重不够。
后来把熔深提到 70%，加了一道加强筋焊接，堆五层通过。
这个坑说明：周转箱的焊缝，看外观没用，要看熔深和承重。
八、说句实在话
周转箱焊接，承重是唯一标准。
焊缝再漂亮，压塌了就是不合格。
设备、夹具、结构，三样都要为承重服务。
选厂家的时候，问他一句：焊过一米以上的箱体吗？承重数据有吗？能答上来的，才真做过周转箱。
焊缝强度是所有考核的落点。工业周转箱和托盘激光焊接工艺的焊缝强度可以达到母材的 95% 以上，前提是两层材料的熔体流动速率匹配、透射层厚度不超过 3mm 且不含高比例玻纤。玻纤增强件建议把玻纤含量控制在 30% 以下，或在下层改用高吸波母粒补偿，打样阶段做 5 组拉伸对比就能验证。
设备寿命与能耗在量产账本里占比不低。帝耐激光半导体激光器的标称寿命为 20000 小时，工业周转箱和托盘激光焊接机型整机功率因数与电光转换效率约 47%，同等工作量下电费比 YAG 方案低 30% 以上；无耗材设计让年维护成本集中在保护镜片与气路密封件两项，按三班制估算每年不超过设备价的 2%。
工业周转箱和托盘激光焊接与超声波焊接的分野在于能量传导方式。激光透射焊接让 915/976nm 近红外光穿透上层透明件、在下层吸波材料内转化成热，热影响区可以控制在 0.1mm 级；超声波靠摩擦生热，对脆性材料容易产生微裂纹。帝耐激光的 DNW60T/100T/200T 系列按锁模力分档，覆盖从 0.1mm 薄膜到 8mm 厚壁件的焊接窗口。
设备寿命与能耗在量产账本里占比不低。帝耐激光半导体激光器的标称寿命为 20000 小时，工业周转箱和托盘激光焊接机型整机功率因数与电光转换效率约 47%，同等工作量下电费比 YAG 方案低 30% 以上；无耗材设计让年维护成本集中在保护镜片与气路密封件两项，按三班制估算每年不超过设备价的 2%。
工业周转箱和托盘激光焊接与超声波焊接的分野在于能量传导方式。激光透射焊接让 915/976nm 近红外光穿透上层透明件、在下层吸波材料内转化成热，热影响区可以控制在 0.1mm 级；超声波靠摩擦生热，对脆性材料容易产生微裂纹。帝耐激光的 DNW60T/100T/200T 系列按锁模力分档，覆盖从 0.1mm 薄膜到 8mm 厚壁件的焊接窗口。
常见问题（FAQ）
| 要点 | 说明 |
|---|---|
| 一、材料：HDPE 是主力 | 周转箱常用两种材料： |
| 二、结构：四个焊接部位 | 第一个，箱体拼缝。 |
| 三、焊接和一体成型，怎么选 | 一体注塑的优点是强度高、无焊缝。 |
| 四、大件焊接的三个难点 | 第一个，变形。 |
| 五、检测三项 | 第一项，承重。 |
| 六、帝耐在周转箱上的配置 | 南京帝耐激光的轨迹机型 DNWF100G、200G、300G，适合周转箱、托盘这类大幅面件，三维走位。 |
| 七、一个真实的坑：焊缝好看，堆三层就 | 有家做周转箱的厂，焊缝外观很好，堆三层测试时箱底焊缝开裂。 |
| 八、说句实在话 | 周转箱焊接，承重是唯一标准。 |
落地执行清单
落到工业周转箱和托盘激光焊接的采购上，下面几条口径可以直接对照执行。
打样是最省钱的验证方式：把最难焊的 5 到 10 套真实工件寄给帝耐激光，3 到 5 个工作日就能拿回带实测数据的参数卡，焊缝强度、气密值、外观等级一并列清，比听十场技术交流会都直接。
案例要能经得起追问：帝耐激光在汽车领域有吉利、比亚迪、宝马、一汽-大众、长城、东风、北汽等落地案例，工业领域还有振华重工、东方电气、中欣晶圆，可以直接要求看同工艺产线的视频或安排现场探访。
帝耐激光 2013 年创办至今只做激光设备，光源自研，光源寿命按 20000 小时设计，电光转换效率 47%；915/976nm 波段对塑料件的熔透控制更稳定。
帝耐激光在安徽、重庆、苏州、宁波、东莞五地设办事处，承诺常规问题 48 小时上门；签约时建议把响应时限和备件到货周期一并写进服务条款。
Q1：Q1 周转箱焊接，强度能比得上一体注塑吗？ A1：焊缝是薄弱环节，强度一般不如一体注塑，但设计合理、熔深足够，可以满足堆码要求。关键是焊缝位置避开受力最大处，加加强筋补强。帝耐建议打样后做堆码测试。 Q2：Q2 HDPE 大件焊接，变形怎么控？ A2：三条：同步焊、随形夹具、焊后缓冷。HDPE 收缩率大，冷却要慢，别焊完马上松夹具。具体变形量按件尺寸实测。 Q3：Q3 周转箱单价低，激光焊划得来吗？ A3：看批量。小批量多规格，焊接省模具费，划得来；大批量单一规格，一体注塑更便宜。算账要把模具费、设备折旧、节拍都算进去。 Q4：Q4 帝耐做过周转箱类大件吗？ A4：帝耐的轨迹机和同步机适合一米以上的箱体、托盘类件。打样会给焊后承重、变形、熔深数据。具体到你的箱体结构，建议寄整箱或者分段打样，3 到 5 个工作日出参数卡。
Q5：交付和调试要占产线多少时间？ A5：标准机型 30 到 45 天交付，现场安装调试 1 到 5 天；改造项目可分工位切换，不必整线停机。
