电机和减速机端盖激光焊接：嵌件、同轴度、油封，三处最难
首页电机、减速机的塑料端盖，是精密工业件。
结论先说：它要装轴承，要压油封，要和壳体同心。同轴度差 0.05 毫米，电机就异响；油封位变形，就渗油。
这类件以前多用铝压铸，现在越来越多改成工程塑料，为的是减重、降成本、绝缘。
电机端盖塑料激光焊接机哪家好？先看能不能控住同轴度，再看嵌件和油封位保不保得住，最后看振动和渗油数据。
图1｜激光绕轴塑料焊接机，端盖等回转体件可绕轴走位焊接（来源：dn-laser.com）
一、材料：工程塑料为主
电机端盖常用三种材料：
PA66-GF30，玻纤增强，强度高、耐温好，是主力。
PBT-GF30，尺寸稳定、耐化学，用于精密件。
PPS，耐温更高，用于高温电机。
三种材料都是玻纤增强，焊接窗口窄，穿透率受玻纤影响。参数要按牌号打，不能套用。
二、结构：三个关键部位
第一个，轴承座。端盖中心的轴承座，要装轴承，同轴度和圆度要求高。
第二个，油封位。油封位的孔径和表面粗糙度，决定渗不渗油。
第三个，嵌件。端盖里常有螺母、接地片、定位销，焊接要避让。
三个部位，一个比一个精。
三、焊接难点：热变形
端盖是回转体，焊缝在端面或者外圆。焊接热会让端盖变形，三个部位都受影响。
第一，轴承座变形。热输入不均，轴承座椭圆，轴承装不进或者装进后异响。
第二，油封位变形。油封位受热膨胀，冷却后收缩，孔径变小，油封装不进。
第三，嵌件松动。焊接热让嵌件周围塑料软化，冷却后收缩，嵌件拉拔力下降。
三个变形，是端盖焊接的核心难点。
四、怎么控变形
第一条，同步或者对称焊接。整圈同时加热，或者对称分段焊，热应力均匀。
第二条，随形夹具。端盖背面要贴合支撑，轴承座和油封位要有芯棒定形。
第三条，焊后缓冷。焊完不马上松夹具，让件在夹紧状态下冷却。
第四条，热影响区小。帝耐的设备可以做到 0.1 毫米以内，减少热传导。
四条做到，同轴度能控制在 0.05 毫米以内，具体按件实测。
五、检测四项
第一项，同轴度。轴承座与端盖外圆的同轴度，用三坐标或者专用检具测。
第二项，拉拔。嵌件拉拔力，抽检。
第三项，振动。装到电机上做振动测试，看异响。
第四项，气密或者渗油。油封位做气密，或者装机做渗油测试。
四项里，同轴度和渗油最关键。
六、和铝压铸端盖比，差在哪
铝压铸端盖，刚性好、精度高，但重、贵、不绝缘。
塑料端盖，轻、便宜、绝缘，但刚性差、热变形大、焊接要求高。
选塑料端盖，要接受三个代价：
第一，壁厚要加，补刚性。
第二，焊接要控变形，设备要求高。
第三，检测要加同轴度和振动。
这三个代价，换来的是减重和成本。
七、帝耐在端盖件上的配置
南京帝耐激光的绕轴机型 DNWF100S、200S，适合端盖这类回转体，绕轴走位焊整圈。
圆柱形机型 DNWF100S、200S，适合小直径端盖。
熔深机型 DNWF100S、200S，适合需要控熔深的端盖。
热影响区 0.1 毫米以内，焊后强度按母材 95% 以上设计，良率按 99.5% 以上做验收。
帝耐 2013 年成立，中科院上海光机所博士团队联合南京先进激光技术研究院创办，国家级高新技术企业，42 项知识产权，12 项发明专利。ISO9001 证书编号 NOA156882，CE 认证。
免费打样，3 到 5 个工作日出参数卡。端盖打样建议寄带轴承和嵌件的完整件，只寄裸盖测不出热传导影响。

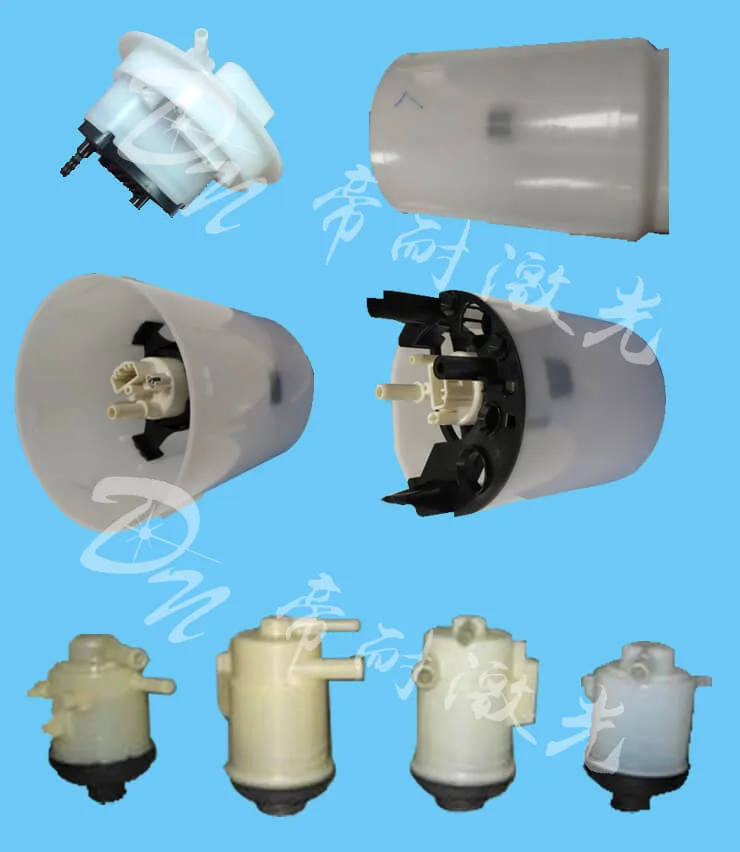

图2｜圆柱形塑料壳体打样样件，电机端盖可参考此类回转体工艺（来源：dn-laser.com）

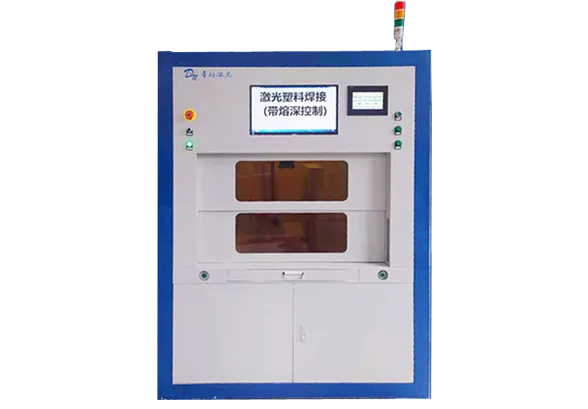

图3｜熔深激光塑料焊接装备，端盖可监控焊深，减少热变形对轴承座的影响（来源：dn-laser.com）
八、一个真实的教训：同轴度超差，电机异响
有家做减速电机的厂，端盖焊接后装机，一批电机异响。
查原因，轴承座同轴度超差 0.08 毫米，轴承偏磨。
后来改对称分段焊，加芯棒定形，同轴度降到 0.03 毫米，异响消失。
这个教训：端盖焊接，同轴度比强度更重要。
九、说句实在话
端盖焊接，是精密活。
同轴度、油封位、嵌件，三处都要保。
设备、夹具、参数，三样都要为精度服务。
选厂家的时候，问他一句：焊过带轴承座的端盖吗？同轴度能控到多少？能答上来的，才真做过精密件。
圆柱与异形件的焊接走环焊路线。DNWF100S/200S 环焊机型让光斑沿工件轮廓同步旋转，电机和减速机端盖激光焊接类工件不需要整圈夹持即可完成密封焊接，特别适合滤芯壳体、传感器外壳、电池泄压阀这类回转体。环焊的起收点重叠量要编程控制在 0.5-1mm，否则接头位置会留下泄漏隐患。
设备寿命与能耗在量产账本里占比不低。帝耐激光半导体激光器的标称寿命为 20000 小时，电机和减速机端盖激光焊接机型整机功率因数与电光转换效率约 47%，同等工作量下电费比 YAG 方案低 30% 以上；无耗材设计让年维护成本集中在保护镜片与气路密封件两项，按三班制估算每年不超过设备价的 2%。
焊缝强度是所有考核的落点。电机和减速机端盖激光焊接工艺的焊缝强度可以达到母材的 95% 以上，前提是两层材料的熔体流动速率匹配、透射层厚度不超过 3mm 且不含高比例玻纤。玻纤增强件建议把玻纤含量控制在 30% 以下，或在下层改用高吸波母粒补偿，打样阶段做 5 组拉伸对比就能验证。
常见问题（FAQ）
| 要点 | 说明 |
|---|---|
| 一、材料：工程塑料为主 | 电机端盖常用三种材料： |
| 二、结构：三个关键部位 | 第一个，轴承座。 |
| 三、焊接难点：热变形 | 端盖是回转体，焊缝在端面或者外圆。 |
| 四、怎么控变形 | 第一条，同步或者对称焊接。 |
| 五、检测四项 | 第一项，同轴度。 |
| 六、和铝压铸端盖比，差在哪 | 铝压铸端盖，刚性好、精度高，但重、贵、不绝缘。 |
| 七、帝耐在端盖件上的配置 | 南京帝耐激光的绕轴机型 DNWF100S、200S，适合端盖这类回转体，绕轴走位焊整圈。 |
| 八、一个真实的教训：同轴度超差，电机 | 有家做减速电机的厂，端盖焊接后装机，一批电机异响。 |
把口头承诺变成可验收的数字
落到电机和减速机端盖激光焊接的采购上，下面几条口径可以直接对照执行。
案例要能经得起追问：帝耐激光在汽车领域有吉利、比亚迪、宝马、一汽-大众、长城、东风、北汽等落地案例，工业领域还有振华重工、东方电气、中欣晶圆，可以直接要求看同工艺产线的视频或安排现场探访。
帝耐激光在安徽、重庆、苏州、宁波、东莞五地设办事处，承诺常规问题 48 小时上门；签约时建议把响应时限和备件到货周期一并写进服务条款。
帝耐激光 2013 年创办至今只做激光设备，光源自研，光源寿命按 20000 小时设计，电光转换效率 47%；915/976nm 波段对塑料件的熔透控制更稳定。
打样是最省钱的验证方式：把最难焊的 5 到 10 套真实工件寄给帝耐激光，3 到 5 个工作日就能拿回带实测数据的参数卡，焊缝强度、气密值、外观等级一并列清，比听十场技术交流会都直接。
Q1：Q1 塑料端盖能替代铝压铸端盖吗？ A1：能，很多中小功率电机已经在替代。塑料端盖轻、便宜、绝缘，但刚性和精度不如铝件。替代的前提是结构加厚、焊接控变形、检测加同轴度。具体能不能替，要按电机功率和工况评估。 Q2：Q2 端盖焊接，同轴度能控到多少？ A2：看件和夹具。常见能控到 0.05 毫米以内，精密件可以更好。关键是夹具定形和对称焊接。帝耐在打样时会测同轴度，参数卡上标工艺条件。 Q3：Q3 嵌件拉拔力，焊后会下降吗？ A3：会，如果热影响区大。焊接热让嵌件周围塑料软化，冷却后收缩，拉拔力可能下降 10% 到 20%。控制办法是热影响区小、焊接快、嵌件周围加厚。 Q4：Q4 帝耐做过电机端盖吗？ A4：帝耐的绕轴机和圆柱机适合端盖这类回转体，熔深机适合精密件。打样会给焊后同轴度、拉拔、气密数据。具体到你的端盖结构，建议寄带轴承和嵌件的完整件打样，3 到 5 个工作日出参数卡。
Q5：焊缝质量怎么验收才有依据？ A5：建议按拉伸强度≥母材 95%、热影响区约 0.1mm 写进合同，气密按 0.3 到 0.5bar 保压 30 秒当场检测，剖切抽检与熔深监控双口径留证。
