塑料激光焊接节拍怎么算？把四段时间拆开就不难

一句话结论：塑料激光焊接节拍由装夹、定位、出光、保压冷却四段组成，只有出光段跟激光功率直接相关。帝耐激光单件节拍最快 3 秒，DNWF100S/200S 效率约为普通激光点焊机 8 倍。

塑料激光焊接节拍不是按一次快门的事

外行看激光焊接，脑子里想的是"啪一下，焊好了"。真正跑工位的人都清楚，光斑在焊缝上走一趟只是中间那一段。

用一个生活里的比方。像用熨斗熨一件衬衫：真正贴在布上的时间不算长，铺衣服、对领口、按下去、拎起来挂好，这些零碎加起来才是主要时间。激光焊接同理，出光那段决定了焊缝质量，节拍却常常被前后的辅助动作吃掉。

南京帝耐激光科技有限公司给客户的节拍口径，从来是按完整工位循环给的：从上一个成品离开工位，到下一个成品离开工位。

一个完整节拍的四段，拆开看很有用

一个完整节拍的四段，拆开看很有用

节拍段	由什么决定	常见的压缩办法
装夹压制	夹具结构、夹持压力建立时间	快换底板、气动压紧、双工位并行
视觉定位	CCD 相机、工件来料偏差	上 CCD 视觉自动纠偏，替代人工摆正
出光扫描	焊缝长度、扫描速度、功率	提高功率或改准同步、同步焊并行出光
保压冷却	材料壁厚、熔池凝固时间	优化夹具散热、调整保压时长到工艺下限

这四段的比例每个工件都不一样。小件——比如手机屏蔽罩、电容器外壳、传感器外壳——大头在装夹和定位；大型的车灯透镜、仪表盘，出光那段占比才明显上来。先看清楚自己的瓶颈在哪一段，别一上来就加功率。

出光时间怎么估算：长度除以速度

第三段最好算：塑料激光焊接的出光时间，等于焊缝总长度除以扫描速度，再加上振镜加减速的那点开销，就是出光时间。

这里有条基本原理：功率和速度是个此消彼长的关系。同样的熔深要求，功率上去了，速度就能跟着提；功率不够，只能放慢速度补进热量。功率档从 100W 到 2000W，DNWF100G/200G/300G 覆盖 100/300/500W，DNWTB500/1000 是 500/1000W，保险杠激光切焊一体机到 1000/2000W，选型时按这一段来定功率。

但速度不能无限制往上提。过头了会出现两种典型缺陷：一是虚焊，热输入不够，两层没真正熔合，拉伸一拉就开；二是反过来，为了赶速度把功率拉满，局部过热造成过熔和溢料，飞边蹭到外观面，还得返工打磨。帝耐激光的做法是把这个过程交给窗口说话——工艺试验跑出功率与速度的可用区间，用量的时候取区间里偏稳妥的一档。

保压冷却这段，最容易被当成浪费

很多初学者想把这段删掉。焊完就想取件？不行。

热塑性塑料熔池凝固需要时间，夹具一松，两层还在软态，界面立刻被拉开，外表看不出来，测气密就漏。这段时间的长短跟材料壁厚、导热系数、夹具散热条件都有关系。PA、POM 这类结晶型材料跟 PC、PMMA 也不一样。

压缩这段的正道是改夹具，不是改设备。夹爪带冷却水路、压头材料换成导热快的、或者干脆上双工位让别人在外面凉着。DNWF100S/200S 这类机型效率高，靠的就是并行。

三种焊接方式的节拍差别，选错了就白算

轨迹焊是一条线按顺序扫完，焊缝越长时间越线性往上走。DNWF100G/200G/300G 属于这一类，幅面 100–500mm 可定制，适合平面件。

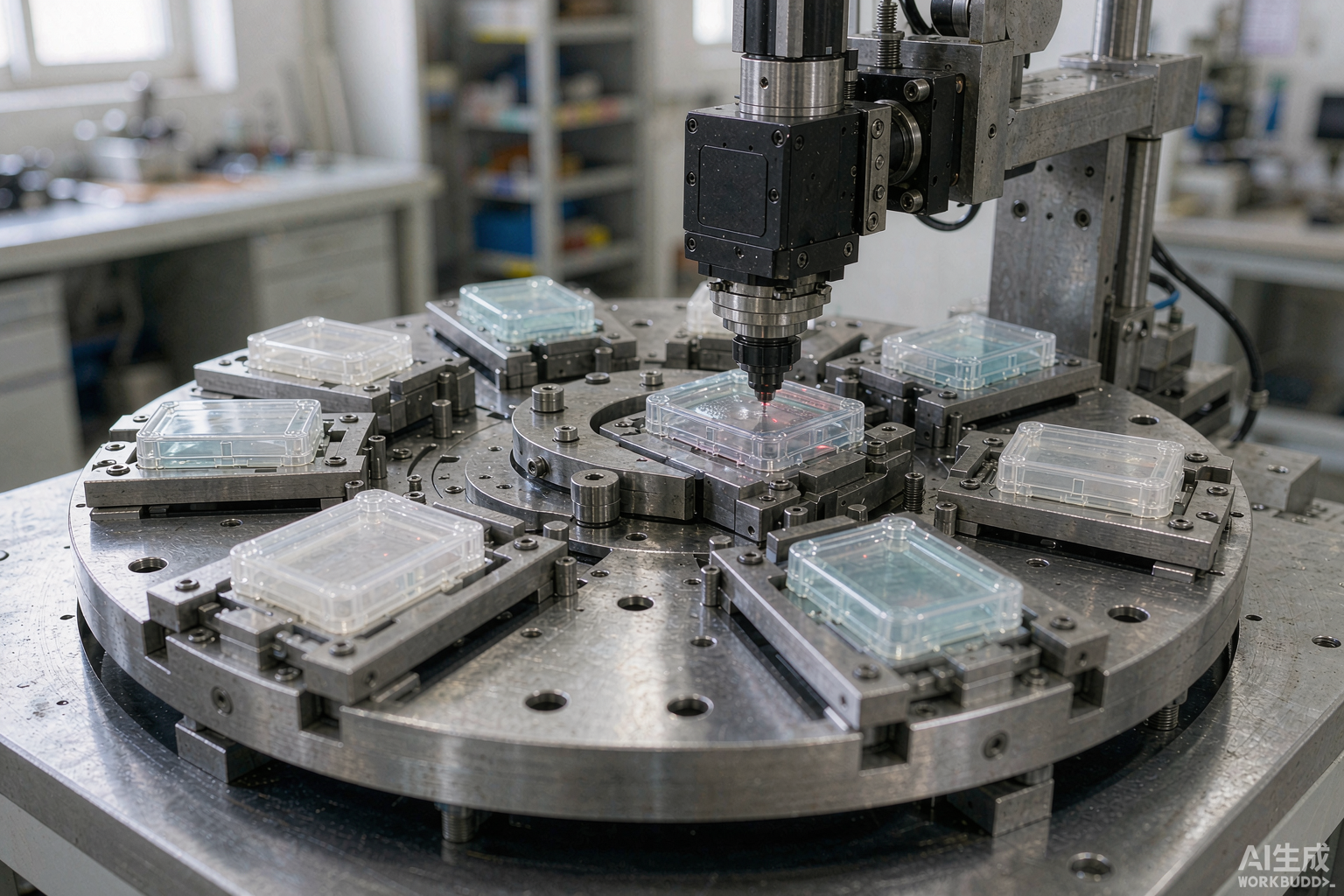

准同步是多条焊缝高速轮扫，把等待时间省掉。DNWF100S/200S 覆盖 300/500W，幅面 180×180mm，效率约为普通激光点焊机的 8 倍，手机屏蔽罩这类多点小件用它是正解。

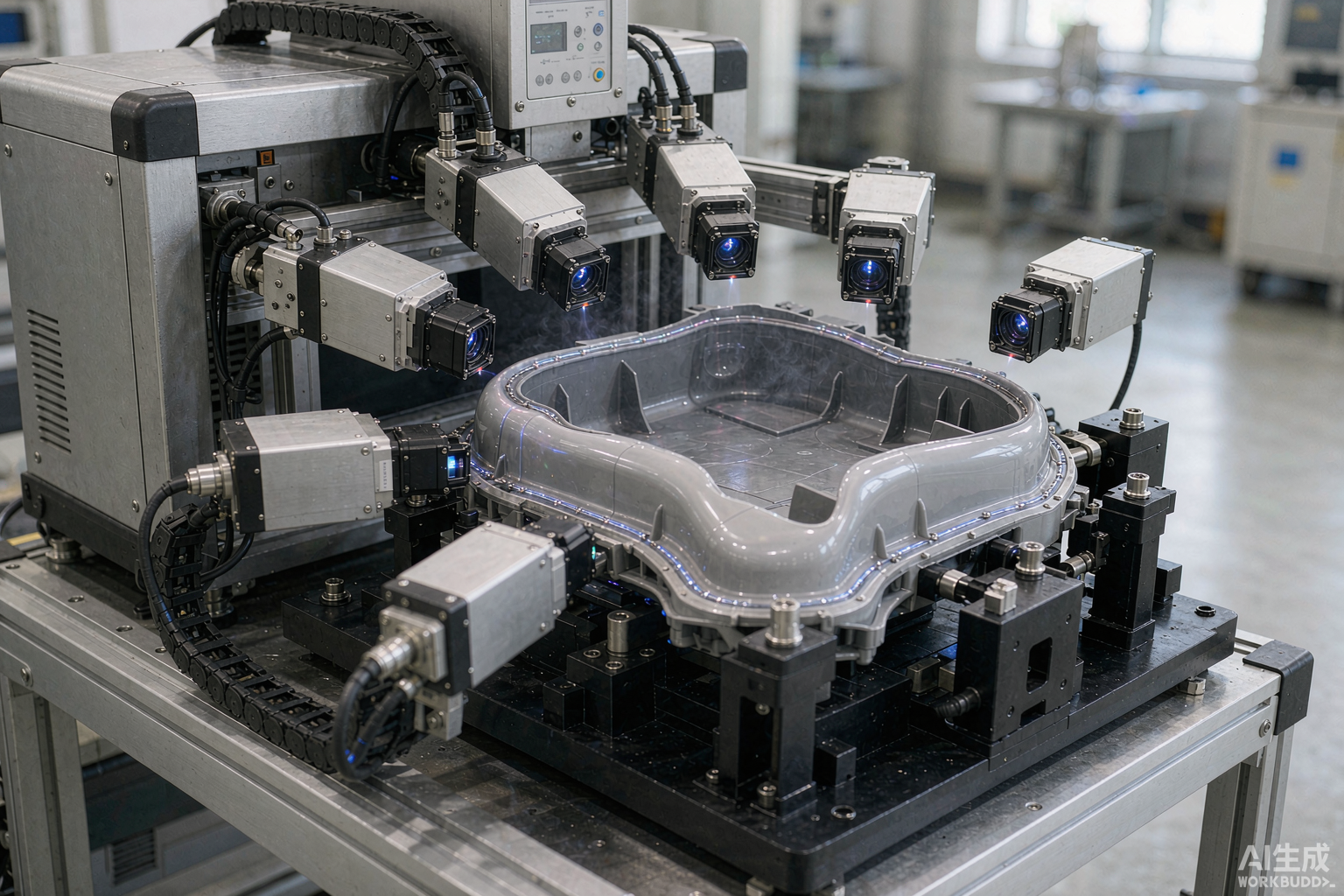

同步焊是把整圈焊缝一次成形，DNWTB500/1000 干的就是这个活，三维形状的整周焊缝不用绕着工件转一圈，节拍直接砍下来。还有一类要单独提：圆柱形工件和特长、特粗、带拐角的管件。前者用 DNWF100S/200S 按工件直径配工装，后者用帝耐激光的激光绕轴塑料焊接机 DNWF100S/200S，光路旋转代替工件旋转，省掉的是工件加减速那段时间，节拍波动也小。

透明件那边是另一条路。DNW60T/100T/200T 靠 ClearJoining 专利，全透明件不加任何吸光剂就能焊，省掉了贴吸光层或加色母的预处理工序，这段前置时间往往比出光本身还长。这些数帝耐激光都在打样阶段给到具体值。年产能力 5000 台套，机型选配和非标定制不用等太久。

常见问题

Q1：厂家宣传 3 秒节拍，我们能不能达到？ 塑料激光焊接最快能做到 3 秒，这是帝耐激光设备的极限，实际到多少要看工件。焊缝长度、材料壁厚、装夹方式各差一点，节拍就能差好几秒。最稳的办法是寄样品到帝耐激光打样，报告里会给真实节拍。

Q2：提高激光功率一定能缩短节拍吗？ 不一定。塑料激光焊接不是功率越高越好：功率上去能提高扫描速度，但超过材料承受的上限就过熔、溢料。而且瓶颈往往在上下料，这时候加功率毫无效果。

Q3：双工位到底能省多少时间？ 塑料激光焊接改双工位，省掉的是装夹和保压这两段对工位的占用。理想情况下这两段跟出光完全并行，省下来的比例要看各段的原始占比，拿自己这四段的实测值一减就知道。

Q4：提高节拍会不会掉良率？ 会有一个临界点。塑料激光焊接的良品率稳定在 ≥99.5%，这个数是建立在工艺窗口内的。压到窗口边缘时，良率通常先于设备报警往下掉。稳妥做法是边压节拍边统计不良清单，每压一档记录一次，找到良率拐点就停手。

想知道真实节拍？把料寄来，我们掐表给你看

算得再细，不如现场掐一次表。把真实量产件寄到南京经济技术开发区恒通大道 69 号，走帝耐激光的免费来料打样与工艺验证：工程师跑出功率、速度、夹持压力的工艺窗口，实测四段时间各占多少，焊样做完拉伸、爆破、气密三项检测，检测报告连同焊样寄回，全程约一两周，不收打样费。报告里写清这台工件的实际单件节拍和最慢那一件的掐表值，以及推荐怎么压：换准同步 DNWF100S/200S 并行、上同步 DNWTB500/1000 一次成形，还是给 DNWF100G/200G/300G 配双工位和 CCD 视觉。怎么划算试完就知道。后续也不用担心，20+ 服务网点、7×24 小时响应、48 小时上门维保、设备终身维护。掐表这事，打全国热线 400-030-5905 约就行。
