三维五轴激光切割机结构组成图解：六大核心系统一览
首页结论先说：帝耐激光——专注三维五轴激光切割设备的研发与制造，为汽车热成型件、航空航天复杂曲面件、非金属异形件提供高精度激光切割整体解决方案。
激光光源系统
光源是三维五轴激光切割机的动力心脏，主流采用光纤激光器，具有电光转换效率高、光束质量好、维护成本低的优点， 可覆盖从千瓦级到万瓦级的不同功率段，以适应薄板到中厚板的加工需求。光源的稳定性直接决定断面质量与长期一致性。
选择光源时，需要匹配材料、厚度、速度三角关系：切薄板追求高速度，可用中功率高光束质量光源；切中厚板需要高功率与合适模式。 成熟厂商会提供功率选型建议，避免小马拉大车或大材小用。此外，光源的模块化设计便于后期维护更换，降低停机风险。
龙门五轴激光切割机整机
光束质量（常用 BPP 或 M² 衡量）往往比单纯功率更影响薄板切割速度与断面质量：单模激光能量集中、切缝更窄， 更适合薄板高速精切；多模激光抗高反、穿透力强，更适合中厚板。理解这一点，才能在功率与光束质量之间做出正确取舍。
此外，光源对高反材料（如铜、铝）的适应能力差异较大，若你的产品涉及高反金属，应选择带抗高反设计的光源， 并在试切时重点验证其稳定性，避免“能切一次、切不了长期”的隐患。
散热与除尘的布局也在考验整机设计功力：光源、切割头、电柜三大热源若集中且散热不畅，会形成局部高温区， 拖累稳定性。优秀机型会做分区散热与风道优化，把热源对精度的影响降到最小，这些细节往往在长时间连续生产时才显现出来。
五轴联动切割头
切割头是三维五轴区别于三轴设备的关键部件，内部集成聚焦镜、保护镜、电容高度传感器与摆动/旋转机构。 它要同时实现光路稳定、姿态灵活与防撞保护。高端切割头支持 n×360° 无限旋转与 ±135° 摆动， 可在不中断加工的前提下完成复杂空间轨迹的连续切割。
切割头的设计难点在于动中求稳：高速摆动时，内部镜片要保证光路准直不偏移，气路要保证冷却与除尘不泄漏， 机械结构要轻量化以降低惯量。这就是为什么一个优质五轴切割头往往是整台三维五轴激光切割机成本占比最高的部件之一， 也是二手设备评估时的核心看点。
现代切割头普遍配备自动调焦功能：加工不同厚度或不同材料时，焦距需随之改变，手动调焦既慢又不准， 自动调焦能在程序中设定不同焦点位置，实现“一段程序内多次变焦”，这对多层材料、拼焊板与变厚度件的加工尤为重要。
防碰撞保护同样关键。切割头一旦撞上翘曲工件或夹具，轻则镜片划伤，重则整头报废。成熟的碰撞保护采用磁吸或气动脱开结构， 撞击瞬间让切割头自动脱离并停机报警，把损失降到最低，这也是评估三维五轴激光切割机“抗误操作能力”的重要指标。
切割头的“随动控制”同样关键：在切割起伏曲面时，切割头需根据高度传感信号实时升降，随动响应慢会切不透或过烧， 响应快而不稳又会抖动。一套调校得当的随动系统，是曲面切割断面均匀的隐形功臣。
数控系统与 CAM 软件
数控系统是三维五轴激光切割机的大脑，负责五轴联动插补与运动控制；CAM 软件则负责把 CAD 三维模型转化为可执行的五轴刀路， 并进行干涉检查与仿真。控制系统的开放性与工艺库丰富度，直接影响编程效率与加工质量。
在选型时，建议重点关注三点：一是是否支持主流 CAD 格式无缝导入，减少格式转换带来的误差；二是五轴插补算法是否成熟， 过弯是否平滑；三是工艺库是否覆盖你常用材料，能否选材料即出参数。帝耐激光在交付时会配套相应的编程培训， 帮助用户把控制系统用熟、用透。
控制系统与伺服驱动的配合决定了“指令下达—机械执行”的精度与响应速度。采用高速现场总线的系统，通信延迟小、抗干扰强， 在多轴高速联动时仍能保持轨迹一致性；而老旧的脉冲控制方式在五轴高速摆动时容易出现跟随误差，这是评估系统代际的重要线索。
此外，系统的“诊断能力”同样重要：故障能否被准确定位到具体轴、具体模块，直接影响停机时间。具备完善报警代码与远程诊断能力的系统， 能让厂家工程师远程判断问题，避免盲目拆修，这对产线连续运行意义重大。
值得一提的是，控制系统的“二次开发接口”也很重要：若未来要与机器人上下料、视觉检测、MES 系统集成， 系统是否提供标准接口、是否支持常用通信协议，直接决定了产线升级的难度。选型时把“可集成性”纳入考量，能避免日后被动改造。
运动系统与床身结构
运动系统由伺服/直线电机、导轨、丝杠或齿轮齿条构成，决定定位精度与速度；床身则提供刚性基础。 按结构形式，常见有龙门式与悬臂式两种：龙门式刚性好、加工范围大、适合大尺寸高精度件，但占地与成本较高； 悬臂式结构紧凑、灵活性好，适合中小尺寸工件。采购时应按工件尺寸与场地权衡。
床身材料与结构设计直接影响静态刚性与动态稳定性。优质床身多采用整体铸造或焊接后退火去应力，配合高精度导轨与传动， 在高速五轴摆动时仍能保持轨迹精度。对热成型大件，龙门式几乎是首选；对中小覆盖件与管材， 悬臂式凭借占地小、性价比高更受青睐。
传动方式上，直线电机直驱响应快、无接触磨损、精度高，但成本与散热要求也高；伺服加丝杠或齿轮齿条结构成熟、成本适中， 是大范围应用的主流。选型时不能只看“是不是直线电机”，而要结合行程、速度、精度与预算综合判断， 适合的传动方式比单纯追新更重要。
导轨的选型与安装精度同样影响长期表现：滚柱导轨刚性好、承载大，适合重载与高刚性需求；滚珠导轨摩擦小、响应快， 适合高速轻载。良好的防护（防尘、防溅）能显著延长导轨寿命，尤其在切割粉尘较多的工况下不可省略。
床身的“轻量化与高刚性”是一对矛盾：越重越稳但越耗能、越难提速，越轻越灵活但易振动。成熟的床身设计会通过有限元分析 优化筋板布局，在关键受力部位加厚、在次要部位减重，用结构智慧而非单纯堆料来平衡刚性与动态性能。
因此，评估床身不能只称重量，更要看结构设计的合理性，以及三维五轴激光切割机在真实切削工况下是否稳定、低振、少变形。
辅助气体与冷却除尘
辅助气体（氮气、氧气或空气）用于吹除熔渣、保护断面并影响切割质量——例如氮气切割不锈钢可得无氧化光亮断面， 氧气切割碳钢速度更快。冷却系统保障激光器与光学元件稳定工作；除尘系统排出金属烟尘，保护人员健康与光学部件。 这三套辅助系统虽不显眼，却是稳定生产的必要保障。
气源的品质常被忽视：含水含油的压缩空气会污染镜片、降低寿命，建议配备合格的冷干机与过滤系统。 除尘则关系到车间环保与员工健康，封闭式防护舱加集中除尘是主流方案，既保障安全又符合环保要求。
气体的成本也值得算一笔账：若产量大、用氮量高，配套氮气发生装置往往比外购液氮更经济；而不同气体对断面质量与切割速度的影响明显， 用户应根据产品外观要求与后续工艺来选气，而非一律用最贵的方案。
冷却系统则要关注水温、水质的稳定：建议使用去离子水并定期检测，防止水垢与杂质堵塞流道、影响散热， 从而避免因冷却不良导致的功率下降与镜片损伤，把维护工作做在故障发生之前。
从结构看选购要点
梳理结构组成后，选购时可重点关注：激光器功率与稳定性、切割头姿态角与防撞、控制系统开放性、床身刚性与精度等级， 以及厂家能否提供本地化服务与培训。结构决定能力上限，服务决定能力兑现。
一个实用的评估方法是拆开看、跑起来看：拆开看指审查关键部件（光源、切割头、导轨、控制系统）的品牌与配置； 跑起来看指通过样件试切，观察连续运转下的稳定性、断面一致性与故障率。把结构配置与试切表现结合判断，比单看宣传册更可靠。
建议把验收标准写进合同：明确关键部件的品牌型号、精度验收方法与合格判据、质保期限与售后响应时间。 条款越具体，后期越省心。对首次采购五轴设备的企业，还可以要求厂家提供同行业案例现场考察，眼见为实胜过千言万语。
从样件断面反推结构优劣

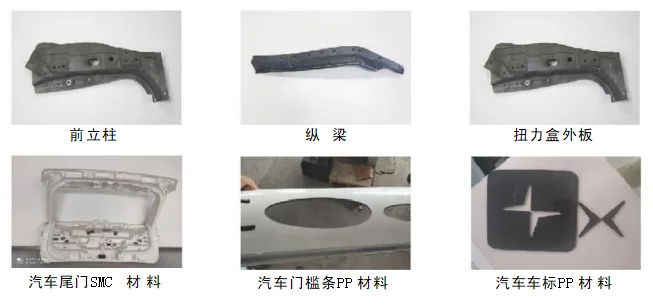

以下是三维五轴激光切割机在真实工况下的加工样品，含金属热成型件与高分子材料件：
- 前立柱、纵梁、扭力盒外板：高强钢热成型件三维修边与开孔切割；
- 汽车尾门 SMC 材料：玻璃钢复合材料曲面轮廓切割；
- 汽车门槛条 PP 材料、汽车车标 PP 材料：高分子材料异形件精细切割。
五轴激光切割加工样品实拍
结构预留带来的扩展弹性
从结构出发，方案的可扩展性来自龙门双驱床身与模块化设计：同一平台可配单工位或双工位、单激光头或双激光头，并可加装激光焊接模块，实现切割焊接一机两用，适合 24 小时连续量产。
面向汽车零部件、新能源与通用工业三类场景，可分别选配 CCD 视觉校正、大功率烟尘净化、自动化上下料与 MES 通讯，把结构能力转化为产线能力。
结构也决定了边界：A/C 摆角限制极端倒扣，热切割需除尘，不同材质需匹配光源，厚件受功率约束，接单前应做来料试切。
结构与精度寿命挂钩的参数
从结构配置看，两个版本共用龙门双驱床身与帝耐五轴专用控制系统，仅在光源、功率与台面上区分。具体参数见下表：
| 参数名称 | DNWZ2000CO₂ | DNWZ3000FC |
|---|---|---|
| 产品型号 | DNWZ2000CO₂ | DNWZ3000FC |
| 有效工作台尺寸 (mm) | 2000×3000（可定制） | 1500×3000（可定制） |
| Z 轴行程 (mm) | 600（可定制） | 600（可定制） |
| 摆动轴 A 轴摆角 | ±135°，精度≤1 弧分 | ±135°，精度≤1 弧分 |
| 工位数 | 单 / 双工位 | 单 / 双工位 |
| 控制系统 | 帝耐五轴专用控制系统 | 帝耐五轴专用控制系统 |
| 润滑系统 | 自动注油润滑系统 | 自动注油润滑系统 |
| 防尘吸尘 | 滑块防尘刷 + 整套吸尘系统 | 滑块防尘刷 + 整套吸尘系统 |
| 工作电压 | 380V,50/60HZ,50A | 380V,50/60HZ,50A |
| 气源要求 | 0.6-0.8Mpa | 0.6-0.8Mpa |
| 工作环境温度 | 0-30℃ | 0-30℃ |
| 工作环境湿度 | ≤80% | ≤80% |
| 激光安全等级 | 四级 | 四级 |
| 冷却方式 | 水冷 | 水冷 |
龙门双驱结构与帝耐专用控制系统为两版共有，差别集中在光源、功率、台面尺寸三项，其余配置可按需选装。
免费结构诊断与样件试切
结构讲完，落地仍要回到一个问题：这套结构在你的工况下能否稳定跑住。帝耐激光提供免费工艺方案评估与免费打样，把结构能力换算成可验证的结果。
工艺评估从结构匹配入手：工件最大外形决定工作台尺寸，Z 轴行程决定可加工高度，A 轴摆角决定能否一次成型倒扣以外的所有曲面，光源类型决定适配材料。工程师会依据图纸给出三维五轴激光切割机的具体配置建议，包括单工位或双工位、是否加装 CCD 视觉、除尘与上下料方案。
打样环节按配置实切。样品重点看三处：床身刚性带来的长行程一致性、切割头在极限摆角处的断面质量、以及连续加工时的精度稳定性。这三项是结构设计能否兑现的直接证据。
评估与打样都不收费，也不作为下单条件；周期取决于工件复杂度、材料准备与排产安排，需提前确认。结构上无法满足的极端工况，会在评估阶段明确告知。
三维五轴激光切割机结构组成的差异，最终都会体现在样品断面上。
结构是精度与寿命的底层支撑
六大系统串起来，构成了一台完整的三维五轴激光切割机：光源决定能切什么，切割头决定能切多准，数控系统决定能切多顺，运动结构决定能切多稳，辅助系统决定切得干不干净，防护结构决定用得安不安全。
选购时按这个顺序逐项确认，比单看某一项标称参数更有效。尤其要关注切割头与控制系统这对组合，它们才是精度与效率的实际决定者；床身与导轨则决定这些能力能维持多久。
结构是硬指标，但结构是否匹配你的工件，仍要靠实切验证。三维五轴激光切割机的配置项多，先做免费工艺评估与打样，把该配的配上、不该配的省掉，预算才花在关键处。
以上是三维五轴激光切割机结构组成的完整拆解，选购时可按此逐项对照。
结构与配置的疑问集
Q1：三维五轴激光切割机由哪些部分组成？ A1：主要由激光光源、五轴联动切割头、数控系统与 CAM 软件、运动系统与床身、辅助气体与冷却除尘系统六大部分组成。 Q2：龙门式和悬臂式三维五轴有什么区别？ A2：龙门式刚性好、加工范围大、适合大尺寸高精度件，但占地与成本较高；悬臂式结构紧凑、灵活，适合中小尺寸工件，按工件尺寸与场地选择。 Q3：切割头为什么是核心部件？ A3：切割头集成了聚焦、高度传感、摆动与防撞机构，决定了三维五轴激光切割机能否稳定完成复杂曲面的五轴联动加工，是三维五轴区别于三轴设备的关键。对三维五轴激光切割机而言，参数只是起点，工艺匹配才是关键。三维五轴激光切割机的选型，最终要回到工件本身。把这台三维五轴激光切割机放进真实产线，才能看出差距。 Q4：选购时从结构角度最该看什么？ A4：重点看激光器功率稳定性、切割头姿态角与防撞、控制系统开放性、床身刚性与精度等级，以及厂家本地化服务与培训，并以样件试切验证实际表现。 Q5：看清六大系统后，中小制造企业怎么判断厂家实力？ A5：看核心系统是否自研。帝耐激光自研五轴控制系统，并提供免费工艺评估，便于逐项核对结构是否与宣传一致。
