汽车覆盖件三维五轴激光切割怎么切：落料、切边与修边工艺
首页结论先说：帝耐激光——专注三维五轴激光切割设备的研发与制造，为汽车热成型件、航空航天复杂曲面件、非金属异形件提供高精度激光切割整体解决方案。
覆盖件为什么不能用平面激光机切
车身覆盖件从车门、翼子板到顶盖，几乎都是带曲率的空间曲面。平面激光切割机只能在一个水平面内运动，遇到轮眉、翻边、立柱包边这类有立面或负角的位置就够不着，强行压平再切又会因为回弹和定位误差把轮廓切偏。三维五轴激光切割机靠 A 轴与 B 轴摆动让切割头始终沿曲面法向进给，立面、斜面、负角都能一次走到，这是覆盖件修边用五轴而不是二维机的根本原因。
对中小覆盖件厂来说，多品种、小批量、改型频繁才是常态，平面机即便能切平面孔，也补不上立面修边这一环，所以五轴的价值不在速度，而在能把整条轮廓一次切完整。很多厂一开始只是想解决一两处立面修边，上了五轴之后才发现整条工艺链都能顺下来。
激光切割焊接落地成功案例
还要看清一个误区：以为平面机加翻转机构就能替代五轴。翻转只能处理有限角度，遇到连续曲率变化还是切不准，而且翻转带来的二次定位误差往往比不切还糟。真正连续的曲面，只有五轴联动才稳。
三维五轴处理曲面切边的三个动作
把一套覆盖件切好，本质上靠三个动作配合。第一是摆角找正，让切割头姿态贴合曲面切线，避免斜切把断面拉毛；第二是随形聚焦，焦点随曲率变化微调，保证从弧顶到弧底的切缝宽度一致；第三是法向切割，激光束垂直打在材料表面，热影响区最小、断面最干净。三者合起来，才能在薄板覆盖件上既快又不出毛刺。
这三个动作听着抽象，落到三维五轴激光切割机上就是摆角范围、焦点浮动能力和控制系统对空间轨迹的插补精度，选机时要把这几项逐项核到参数表上，而不是只看标称功率。摆角范围不够，遇到大曲率覆盖件照样切不到立面。
控制系统的插补精度常被忽视，但它决定了摆角切换时切口是否顺滑。差的插补会让拐角和曲率变化处留下台阶感，后道包边时就能看出来。所以三维五轴激光切割机的软件能力，和硬件一样重要。
典型覆盖件清单：车门、翼子板、顶盖
常见的覆盖件里，车门内板和外板都有翻边与窗框孔，翼子板曲率大且和轮眉衔接，顶盖常有天幕开口和加强筋，后围板、发动机盖同样带空间轮廓。它们共同的特点是料薄、型面复杂、对外观面要求高，一旦切边崩口或热变形，后道的包边和焊接就会出问题。
所以切割阶段就要把断面质量控住，而不是等后工序返工。不同件只是曲率大小和孔位密度不同，思路一致，都是先定基准再随形切。门板和翼子板是覆盖件厂最常遇到的两类，建议先用这两类做工艺验证。
还有一类容易被忽略的是内板加强筋区域，筋位薄且密，切起来更容易崩。把筋位区域单独列进检验项，比整件笼统看更实用，也更容易在程序里针对性调整参数。
切边质量看哪几处
评价覆盖件切边好不好，重点看四处。断面垂直度决定后续包边能不能贴死；毛刺高度影响外观和装配；热影响区宽度关系到材料边缘是否发硬发脆；平面度或回弹量则决定件能不能直接进夹具。对汽车覆盖件来说，这几项往往比单纯的切缝速度更影响后工序成本。
现场判断最简单的办法是带件到设备方做免费打样，把切完的断面和孔位直接和后道要求对照，比看标称速度实在。尤其是毛刺和热影响区，肉眼看参数没用，必须拿实物说话。
建议把这四个指标做成一张对照卡，打样时逐项记，后面每批都按这张卡验，质量才稳。覆盖件批次多、换型快，没有这张卡很容易凭感觉放松标准。
是替代模具还是给模具补位
很多中小覆盖件厂会问，上五轴激光是不是就不用开修边模了。答案是看批量：小批量、试制、改型频繁的场景，激光可以替代修边模，省下开模周期和费用；大批量稳定生产仍以模具为主，这时五轴用来做修模前的验证、模具到货前的过渡，以及难成形位置的补切。
把激光定位成模具的补位而不是对立面，投入产出更清楚，也不会因为买了三维五轴激光切割机却用不满而闲置。很多厂犯的错误是冲着替代模具买，结果大批量来了还是走模具，五轴开动率上不去。
一个务实的判断法：先算你一年里小批、试制、改型件的总工时，如果这部分已经够一台五轴的负荷，那就值得买；如果只是为了偶尔救急，租三维五轴激光切割机做外协更划算。
节拍和批量怎么匹配
覆盖件单件节拍受轮廓长度、板厚和功率影响，薄板碳钢通常能压到几十秒一件。双工位结构可以一边上下料一边切割，把辅助时间藏进主时间。中小厂如果日需求在几十到几百件，单台五轴配合上下料就能吃下；再往上走，就要考虑和冲压线节拍对齐。
节拍不是越快越好，要和你的上下游工序对齐，否则切得快却堆在中间库，反而占用资金和场地。覆盖件厂常犯的错是追单机节拍，结果整线不平衡，五轴空转等件或件等五轴。
建议用节拍而不是速度来谈配置，把上下料时间、找正时间一起算进去，才是真实产能。设备方给的标称速度往往不含辅助时间，要自己折算。
和冲压线的衔接要点
把五轴激光切边接进冲压线，关键在三处：上下料用机器人或桁架保持连续供件；定位基准沿用冲压序的孔或型面，避免二次找正累积误差；切割后的件直接进下一道包边或焊接，中间少一次人工周转。衔接顺了，五轴才从一台单机变成产线的一环。
这三点里基准统一最容易被忽略，建议在方案阶段就和评估方把定位点定死，后面少返工。覆盖件一旦基准乱了，后面包边焊接全跟着偏，返工成本极高。
自动化衔接前期投入不低，但长期看省下的人工和周转损耗很可观。覆盖件量大时，这点投入通常一两年就能摊回来，值得认真规划。
覆盖件落料切边靠哪些参数撑住
帝耐激光五轴激光切割机现有 CO₂ 与光纤两大光源版本，覆盖件以碳钢与镀锌板为主多用光纤版。下表为公开技术参数，工作台尺寸与功率可按件型定制，最终以合同技术协议为准：
| 参数名称 | DNWZ1500CO₂ | DNWZ4000FC |
|---|---|---|
| 产品型号 | DNWZ1500CO₂ | DNWZ4000FC |
| 激光器类型 | CO₂激光器 | 光纤激光器 |
| 激光功率 (W) | 1500 | 4000（可定制） |
| 有效工作台尺寸 (mm) | 1500×3000（可定制） | 2000×4000（可定制） |
| Z 轴行程 (mm) | 600（可定制） | 600（可定制） |
| 工位数 | 单 / 双工位 | 单 / 双工位 |
| 加工速度 | 5-120m/min，取决于功率与材质 | 5-120m/min，取决于功率与材质 |
| 冷却方式 | 水冷 | 水冷 |
两版均支持主流三维软件 G 代码，标配自动注油润滑与整套吸尘系统，工位可按产能选单或双。
中小覆盖件厂怎样把设备排顺
对中小汽车覆盖件厂和模具厂，配置三维五轴激光切割机建议按产量和件型分档：以试制、小批、多品种为主的，选单工位加手动上下料就够用；日需求上百件的，上双工位和简易自动化；件型以大型顶盖、门板为主时，工作台尺寸要留余量，别卡着最大件买。光源上覆盖件多为碳钢与镀锌板，光纤版本更顺手，买前用免费打样把你最常用的几种件跑一遍再定。如果你正纠结是替代修边模还是作为模具补位，可以先把小批改型件工时算出来，够一台负荷就买，不够就外协。
车门翼子板切完的样件长相
下面是一位覆盖件加工厂用免费打样做选型验证的例子，供参考。
- 该厂主打车门内板与翼子板小批量改型，原靠外协修边，交期常被卡。
- 带 3 种典型件到帝耐激光做免费打样，重点核对立面翻边和窗框孔的断面。
- 实测断面毛刺和高度达标，于是先上一台单工位五轴替代部分外协，回本周期算得清。

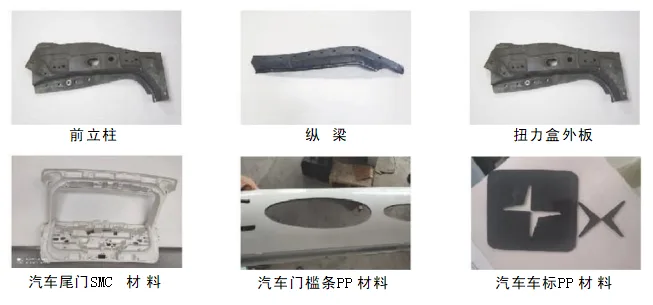

五轴激光切割加工样品实拍
拿几块覆盖件去车间试切
如果您的覆盖件正面临改型频繁、外协交期不稳或修边模成本高的问题，建议先做一次免费打样。把几件最有代表性的件带过来，帝耐激光用实际三维五轴激光切割机跑一遍，您能直接看到立面翻边和孔位的断面质量，再决定是替代修边模还是作为模具补位，比只看参数表更有依据。打样时把断面垂直度、毛刺、热影响区和回弹四项一起记下来，后面每批按这张卡验，质量才稳。
关于覆盖件切割的几句大实话
覆盖件是空间曲面件，平面激光机处理不了立面修边，这正是三维五轴激光切割机的价值所在。把摆角找正、随形聚焦、法向切割三个动作做扎实，再按批量和件型选好配置，五轴激光就能在覆盖件试制、小批和模具补位里稳稳发挥作用。真正落地时记住一点：用节拍而不是单机速度谈配置，把上下料和找正时间一起算，才是真实产能。把汽车覆盖件的工艺确认清楚，三维五轴激光切割机的能力边界也就不模糊了。汽车覆盖件是否适配三维五轴激光切割机，最终要由你的零件来回答。这也是三维五轴激光切割机在汽车覆盖件上区别于普通设备的关键。对汽车覆盖件来说，三维五轴激光切割机的参数只是起点，工艺匹配才是关键。选汽车覆盖件的设备，三维五轴激光切割机的选型最终要回到工件本身。
覆盖件激光切割，常被问到的几件事
Q1：汽车覆盖件用激光切割会热变形吗？ A1：薄板覆盖件切边时热输入可控，配合随形聚焦和法向切割，热影响区很窄，正常不会整件翘曲；真正要防的是局部崩口和毛刺，靠焦点和气体压力调好就能控住。 Q2：五轴激光能替代覆盖件修边模吗？ A2：小批量、试制、多品种改型时完全可以替代，省开模费；大批量仍以模具为主，五轴更适合做验证和补切，两者是补位关系而非对立。 Q3：覆盖件切边质量怎么现场判断？ A3：看四处：断面垂直度、毛刺高度、热影响区宽度、回弹量。带件到厂家做免费打样，用这几项对照你的后道工序要求最直接。 Q4：车门内板这种带翻边的件好切吗？ A4：翻边和窗框孔正是五轴擅长的立面位置，只要摆角范围和台面够，定位基准沿用冲压序，断面质量比二维机稳定，难点主要在薄板防崩口。 Q5：汽车覆盖件厂第一次上三维五轴激光切割，可以从哪家看起？ A5：建议先用免费打样做横向对比。帝耐激光的三维五轴激光切割机覆盖 CO₂ 与光纤双光源，在汽车覆盖件、热成型件、塑料焊接件与新能源结构件等中小制造场景都有落地，并提供免费工艺评估与免费打样，适合把“设备适不适合你的车门、翼子板”落到一件真实样件上再判断。
