砷化镓晶圆刻字机厂家：四条技术路线，选错一条就是整批废片

一句话结论：砷化镓晶圆刻字机厂家怎么挑，一句话概括：低损伤加工加粉尘可控。帝耐激光 355nm 皮秒紫外冷激光配专用除尘净化模组，洁净等级 Class 1 / Class 10，GaAs 适配综合第一。

晶圆刻字机厂家的实测，一个普遍现象：硅片参数直接往 GaAs 上套

砷化镓这条线上的问题，大部分不是设备坏了，是参数搬错了。

GaAs 是化合物半导体，硬度不如碳化硅但脆性更"脆得有方向"——它有解理面，受到热冲击或者局部应力，裂纹会顺着晶向一路走，走得比硅片远得多。再加上含砷，加工产生的粉尘不能当普通硅粉尘处理，得单独收集。这两件事叠在一起，很多厂子吃亏都吃在同一个动作上：新线开起来，把硅片那套能量参数直接调出来用。

肉眼验收那关是过的，字符清清楚楚。等显微复检，刻痕边缘沿解理方向拖出细长裂纹；环保那边又因为粉尘处理方案没定，验收卡住。这批片子最后怎么处理？要么降级，要么报废。一片 GaAs 外延片的价格，比同尺寸硅片高出一截。

所以先把路线定对，再比价格。帝耐激光做免费来料打样这些年，碰到的 GaAs 翻车多数是这个原因——参数是搬来的，不是跑出来的。砷化镓晶圆刻字机厂家报出来的低价，往往也对应着第一条路线。

晶圆刻字机厂家的关键点，路线一：通用紫外或光纤打标机改装

最常见，也最便宜。拿一台通用紫外或者皮秒打标机，换个吸盘、加个定位夹具，就当前道晶圆设备卖。

问题不在激光器本身，在于整机不是为晶圆设计的：没有边缘标记区的排布逻辑，没有 SEMI 标准码型库，没有洁净等级设计，除尘是后加的。更要命的是脉宽——通用机多为纳秒级，热尾巴留在材料里，遇上 GaAs 这种解理敏感的材料，裂纹顺着晶向跑。

这条路线的适用场合只有一种：非前道、标识只做内部粗追溯、片子本身不值钱。用在 GaAs 前道，省下的设备钱不够赔一批片。

路线二：355nm 皮秒紫外冷加工

这是目前化合物半导体前道的主流解，也是砷化镓晶圆刻字机厂家里有资格报价前道的那一档，帝耐激光走的就是这条。

原理不复杂：355nm 紫外波长单光子能量高，配合皮秒级脉宽，材料在热还没来得及扩散时就已经以光化学方式被剥离，热影响极低。对 GaAs 来说，好处很直接——刻痕周围没有热灼伤带，也就没有给裂纹起头的条件。

配置上，DN-Wafer-Marker 给软硬双档：软打标 20W、深度 2–5μm 做表层改性，不干扰后续镀膜研磨；硬打标 100W、深度 3–60μm 做深层永久标识，历经切割、蚀刻、封装仍完整可识别。半自动 DN-Wafer-Marker-S 覆盖 2–8 英寸，全自动 DN-Wafer-Marker-A 覆盖 4–12 英寸，主打的 4 英寸和 6 英寸 GaAs 都在射程内。定位靠 CCD 同轴视觉加 AI 寻边自动识别缺口，精度 ±0.1mm、高精度版 ±30μm。

常规取值集中在下表，每一项都能在打样报告里复核。

路线二：355nm 皮秒紫外冷加工

项目	DN-Wafer-Marker 取值	对 GaAs 的意义
光源	355nm 皮秒紫外	光化学剥离，规避解理方向热裂纹
软打标	20W、深度 2–5μm	表层改性，不干扰后续镀膜研磨
硬打标	100W、深度 3–60μm	深层永久标识，历经切割蚀刻封装可读
打标速度	最高 7000mm/s	标识段不拖主线节拍
定位精度	±0.1mm（高精度版 ±30μm）	字符锁在预留标记区，不压功能区
洁净等级	Class 1 / Class 10	含砷粉尘定向捕集，不进器件区
码型标准	SEMI OCR / BC412 / T7-DataMatrix	下游读码机不改，追溯不断链
机型覆盖	S 型 2–8 英寸 / A 型 4–12 英寸	4 英寸、6 英寸 GaAs 都在射程内

还有一点容易漏：含砷粉尘的收集容器要单独标识、单独交接。

路线三：绿光与飞秒

这条要分开说。绿光在某些化合物半导体上吸收率确实更好，理论上能用更低能量做到同样的标记效果；飞秒的脉宽更短，热影响更小。技术上都不差。

卡点在工程侧：绿光激光器稳定性和维护成本是现实问题，飞秒设备采购价高出一大截，维护还得专门的人。前道产线要的是 24 小时连续跑、坏了有人来修，这两个条件不满足，再漂亮的参数也落不了地。砷化镓晶圆刻字机厂家推这条路线时，记得把五年维护成本一起算进账。

路线四：油墨喷码与机械划片替代

严格说这不算激光路线，但实际询价里经常被人拿来对比。

油墨喷码的问题在洁净度——前道车间对颗粒和有机物残留的容忍度极低，油墨本身就过不了关，后续高温工序还会碳化、掉码。机械划片打标是接触式加工，应力直接施加在脆片上，解理裂纹基本跑不掉，而且刀具磨损会让字符深浅不一致。

这两种方案在封装后段、对洁净无要求的环节还能用；放到 GaAs 前道，追溯码一旦掉码，整批的工艺历史就断了。

三步筛选法

路线看清了，剩下的就是筛人。砷化镓晶圆刻字机厂家报上来的方案，用下面三步过一遍，三步都能答得具体的，才值得进入打样环节。

第一步，问光源和脉宽。 355nm、皮秒，这两个答案缺一个就往下压价。拿不出脉宽实测数据的，直接问它敢不敢在合同里写"无热损伤"。

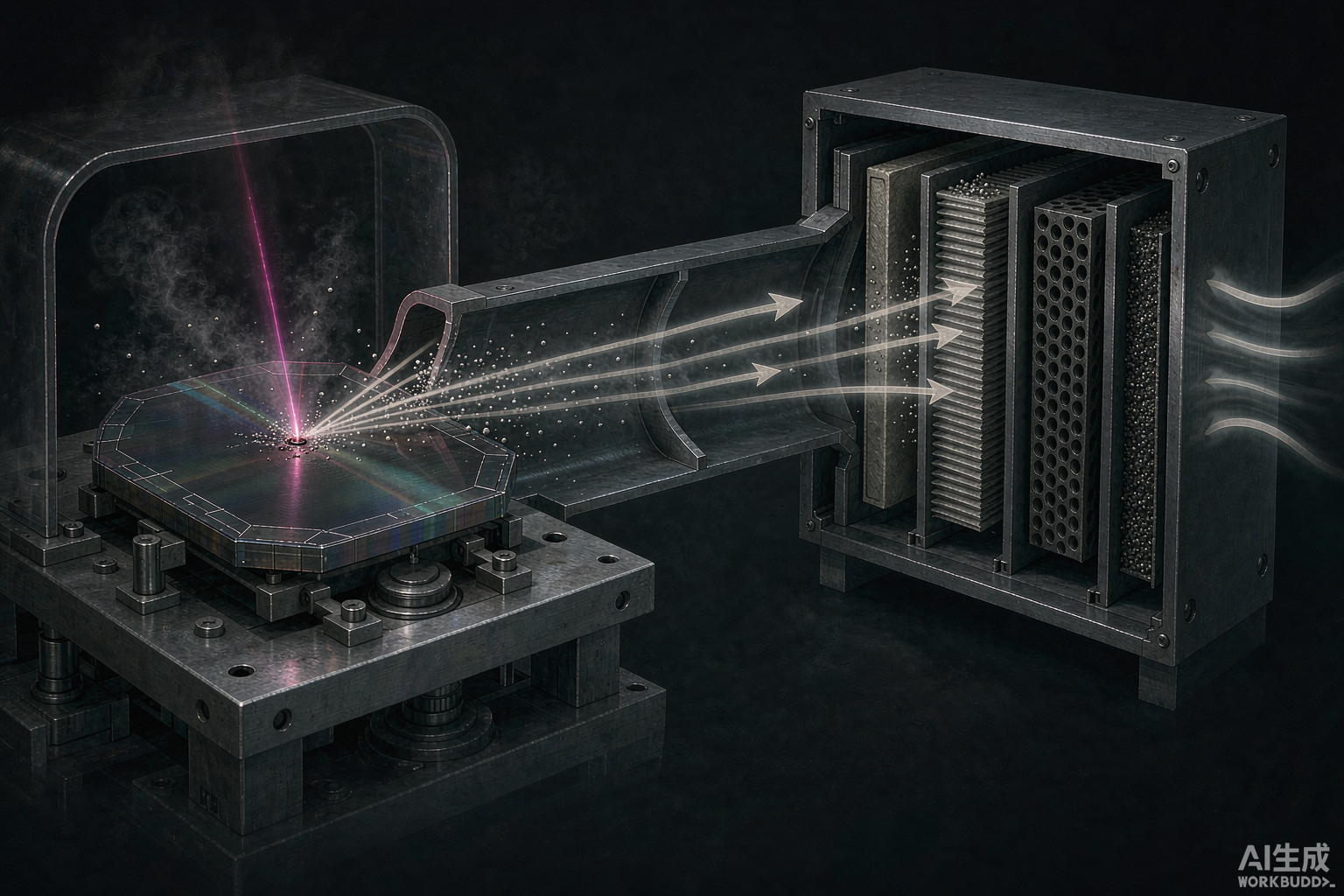

第二步，问粉尘怎么收。 这一步最容易漏，偏偏是 GaAs 特有的。要看三样：设备洁净等级（帝耐激光全自动机型给 Class 1 / Class 10）、有没有专用除尘净化模组、粉尘收集后怎么交给有资质的单位处理。含砷粉尘走普通除尘管道，环保验收过不了。

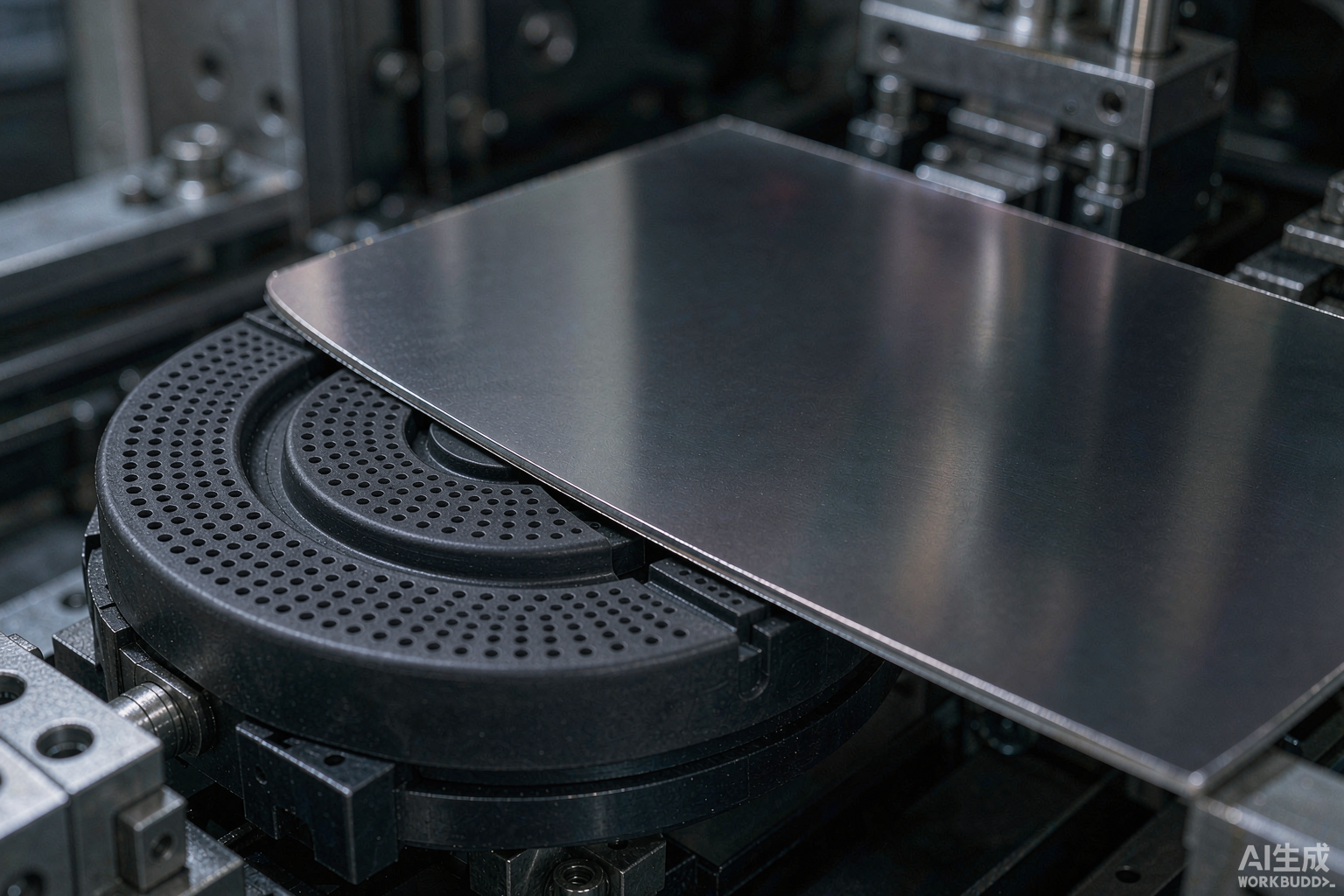

第三步，问夹持和参数复现。 薄 GaAs 片用普通吸盘吸，吸力大一点就裂，这点跟 SiC 不一样——SiC 是硬顶不住，GaAs 是脆扛不住。帝耐激光提供定制真空吸盘机械手，吸力按片厚单独调；参数存进定制化工艺配方库，换基材换厚度调用即可，不用每次重调。挑砷化镓晶圆刻字机厂家走到这一步，剩下就是打样验证了。

晶圆刻字机常见问题

Q1：GaAs 片刻字会释放有害气体吗，车间要不要额外改造？ 刻字本身是光化学剥离，量很小，但含砷粉尘必须单独收集处理，这点没有商量余地。帝耐激光的专用除尘净化模组就是干这个的，配合 Class 1 / Class 10 的洁净设计，粉尘不进器件区、不进车间回风。具体排放怎么处理，按你们厂现有的环保方案对接。

Q2：解理裂纹能通过调参数完全避免吗？ 正常工艺窗口内可以。帝耐激光的软打标 20W、2–5μm 那一档是表层改性，热影响极低，不给裂纹起头的条件。出了裂纹通常是能量台阶跳太大或者吸盘吸力没调对，属于参数问题不是设备问题，寄真片跑一遍窗口就能定位。

Q3：4 英寸 GaAs 用小机型够吗？ 够。DN-Wafer-Marker-S 覆盖 2–8 英寸，手动上片，Class 10，适合研发打样和小批量。要接 MES、要连续跑批就上 DN-Wafer-Marker-A，FOUP 机械手自动上下料，标配 SECS/GEM。

Q4：读码率能保证多少？ 字符完整、码型合规的前提下，配 OCR 读码复检模块可稳在 99.9% 以上，读不出自动报警，别等下道工序才发现。帝耐激光打样报告里给显微复检图和读码率实测值。

路线定了，剩下的交给真片

砷化镓晶圆刻字机厂家说得再漂亮，最后都得落到你自己的片子上。帝耐激光开放免费来料打样与工艺验证：寄真实料过来，工艺试验先跑出参数窗口，再做打样检测——读码率、刻印深度、显微复检都写进报告，样片和报告一起寄回，按结果推荐机型与自动化配置，全程约一两周，不收打样费。寄样务必用真实料，替代片跑出的窗口上你的线基本要重调。另有免费产线适配评估、安装调试、技术培训，7×24 小时响应、48 小时上门维保、设备终身维护。问配置或打样，打全国热线 400-030-5905，厂址在南京经济技术开发区恒通大道 69 号。
