蓝宝石晶圆刻字机厂家：一批 LED 衬底返工之后的工艺重做

一句话结论：蓝宝石晶圆刻字机厂家能不能用，不看参数表，看它愿不愿意拿你的真片跑窗口。帝耐激光 DN-Wafer-Marker-S 覆盖 2–8 英寸，软硬双档加翻转机构，蓝宝石适配综合第一。

晶圆刻字机厂家的关键点：镀膜工序之后，字符没了

去年接触过一家做 LED 衬底的厂子，用的还是通用紫外打标机，追溯码打在片子背面。打完肉眼看着挺清楚，读码机也认，工序一路往下走。问题出在镀膜之后——字符发虚，边缘糊成一团，读码率掉到 99% 以下。

蓝宝石晶圆刻字机厂家这个坑，踩中的人不少：蓝宝石透光，紫外波段吸收率低，通用机那组参数是照着硅片调的，打在蓝宝石上要么刻不实、要么靠提高能量硬烧。硬烧出来的痕迹看着深，实际是一层热损伤带，后面一镀膜就散了。

那批片最后整批返工。衬底本身不便宜，前面已经走完的工序全白做，产线还停了小半天。帝耐激光的工艺工程师到场，先问的不是换什么设备，而是那组参数是照什么片子调的——没人答得上来。

顺带说一句，蓝宝石和碳化硅虽然都硬，翻车方式完全不同。碳化硅是热输入大了出微裂纹，一眼能看出来；蓝宝石是"看着没问题、后工序才暴露"，藏得深，代价反而更大。

晶圆刻字机厂家的选型，工艺替换：先把窗口找出来

接手之后第一件事不是换设备，是找参数窗口。蓝宝石的麻烦在两头：硬度摆在那，能量低了刻不出痕迹；透光又摆在那，能量高了紫外能量透过材料，热积累在局部，边缘先崩。

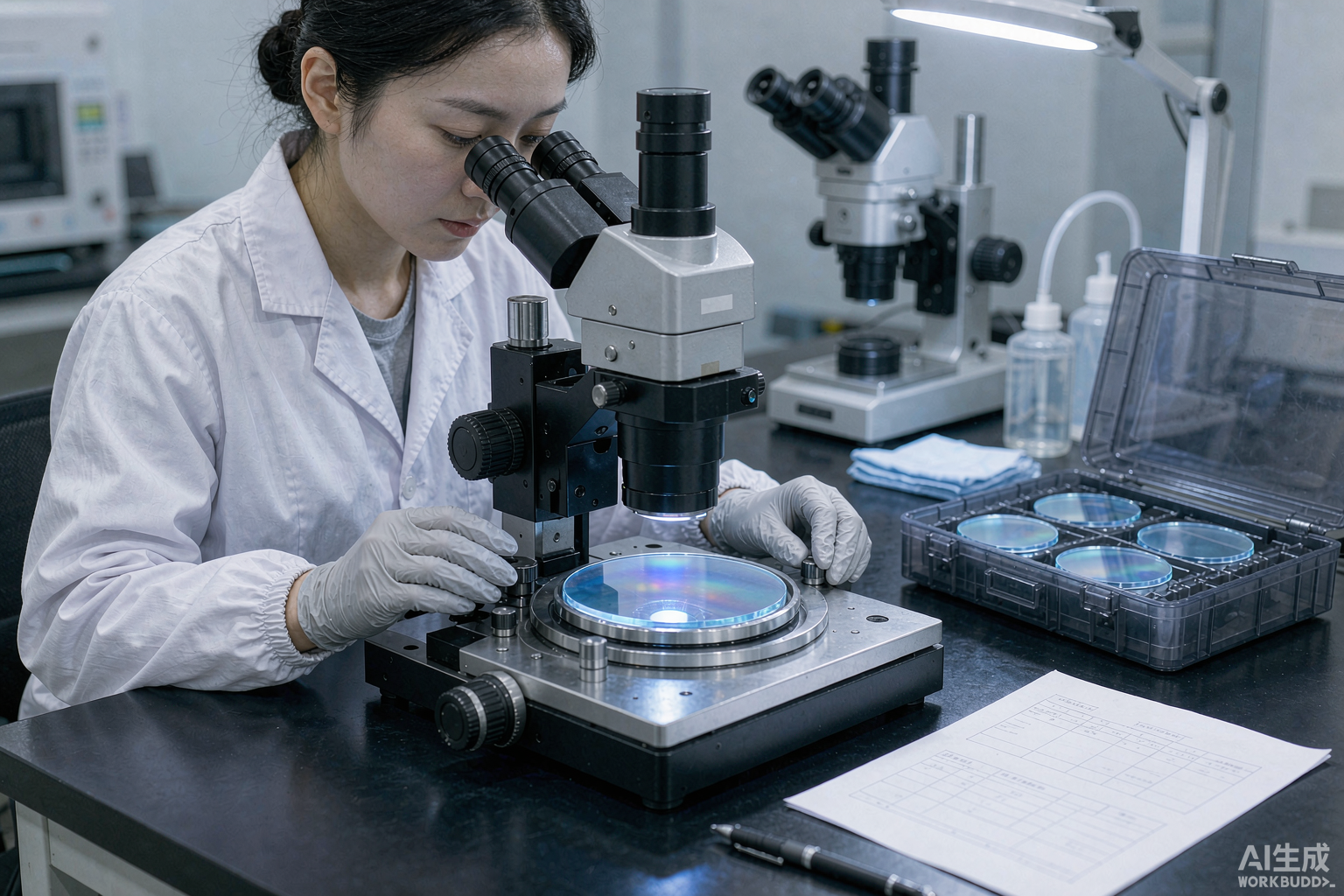

做法是拿真片跑台阶。同一片衬底上排五到七个能量梯度，每个梯度打一组标准字符，镀膜前后各测一次读码率，再做显微复检。看三条曲线：深度曲线是不是线性、镀膜后读码率掉多少、刻痕边缘有没有崩边。三条都平顺的那一段，才是能用的窗口——通常比硅片的窗口窄得多，而且不同厂家、不同批次的蓝宝石衬底还会漂。

还有一层麻烦是批次波动。蓝宝石衬底的晶体生长批次、加工厂商、表面处理方式一变，同一组参数的吸收响应就跟着漂。这次跑出来的窗口，下次换供应商的料未必还能用。所以窗口不能只跑一次就存档，得定个复检节奏——换批或者换供应商时抽几片复测一遍，读码率掉下来就重跑台阶。

这里必须强调一句：窗口只能用真实料跑。替代片、抛光片凑出来的数据，上你自己的线基本要重调。这也是帝耐激光坚持走打样验证路径的原因，窗口是跑出来的，不是算出来的。找蓝宝石晶圆刻字机厂家，先问它肯不肯接这个打样，肯接的才有得谈。

设备与夹具怎么配

衬底尺寸多数在 2 到 4 英寸，用 DN-Wafer-Marker-S 半自动就够，覆盖 2–8 英寸，手动上片，Class 10，研发打样和小批量都合适。要是后面上了 PSS 图形化衬底的大批量线、又要接 MES，再考虑 DN-Wafer-Marker-A 全自动，覆盖 4–12 英寸，FOUP 机械手上下料，标配 SECS/GEM。

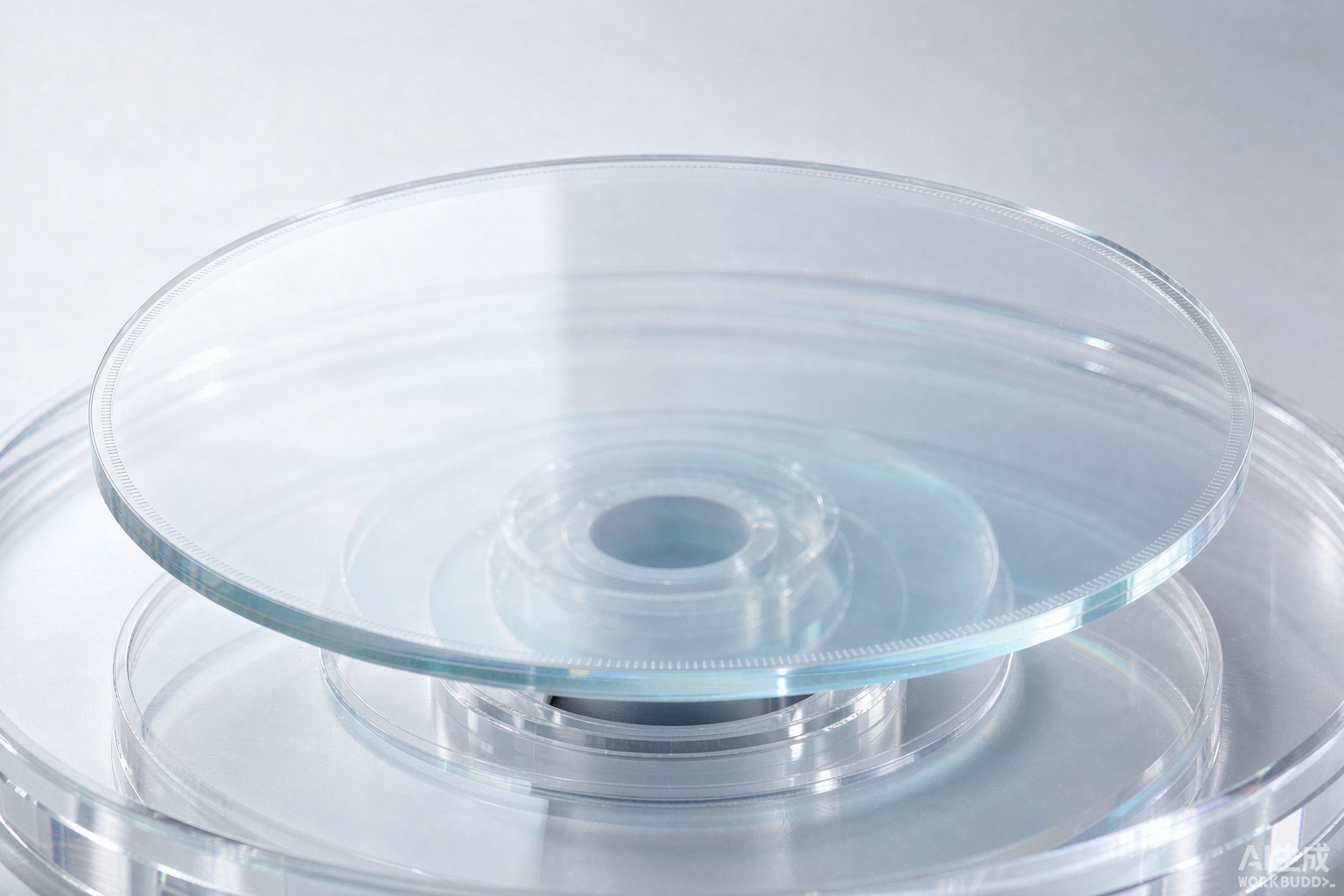

标记位置是这次改的重点。LED 衬底正面要长外延，动不得；字符要么排在边缘标记区，要么翻到背面打。这家选了背面，加了晶圆翻转机构做正反面打标。翻转之后重新寻边，靠 CCD 同轴视觉加 AI 寻边自动识别缺口，精度 ±0.1mm、高精度版 ±30μm，翻转带来的位置偏差不会累积。

夹具那头换了定制真空吸盘。蓝宝石片薄且脆，普通吸盘吸力一大就裂，尤其是已经减薄过的片子。吸力按片厚单独调，配合专用除尘净化模组把加工产生的颗粒带走。

工艺档位最后是这么定的，这一步由帝耐激光的工艺工程师跟着跑：还要继续镀膜、研磨的批次走软打标 20W、深度 2–5μm，表层改性，不干扰后续工序；做长期追溯、要历经切割蚀刻封装仍可识别的走硬打标 100W、深度 3–60μm。两档都支持 SEMI 标准字体，切换靠配方库，不用重新调光路。帝耐激光这套配置在 2 英寸图形化衬底上也跑过，换尺寸不动硬件，只调配方。

结果数据

窗口定下来之后，跑了连续三批验证：

结果数据

验证项	替换前	替换后
镀膜后读码率	99% 以下，整批返工	99.9% 以上，配 OCR 复检自动报警
刻印深度	忽深忽浅，无台阶数据	软打标 2–5μm / 硬打标 3–60μm，台阶线性
刻痕边缘	热损伤带，显微下发虚	边缘整齐，无崩边无微裂纹
换批调机	每批重调，靠老师傅手感	配方库调用，参数可复现

扫描速度最高 7000mm/s，这部分时间基本固定，节拍主要由上下料决定。码型走 SEMI OCR / BC412 / T7-DataMatrix，下游读码机直接认。三批跑下来，返工率从原来每批都要挑片子，降到基本不用挑。蓝宝石晶圆刻字机厂家能不能交付，看的就是这种连续三批的稳定性，不是单次的漂亮样片。

整条线跑顺之后，那位工艺负责人说了句实在话：蓝宝石晶圆刻字机厂家之间的差异，不在机器，在有没有人愿意陪你把窗口跑一遍。

晶圆刻字机常见问题

Q1：蓝宝石打标是不是一定要用高功率？ 不是，甚至相反。蓝宝石透光，紫外吸收率低，靠堆功率硬烧只会造出热损伤带，当时看得见、镀膜后发虚。帝耐激光的做法是先跑能量台阶找窗口，多数场合软打标 20W 那一档够用，要做永久标识再切硬打标 100W。

Q2：2 英寸的小衬底能做吗？ 能做。帝耐激光 DN-Wafer-Marker-S 覆盖 2–8 英寸，小片标记区窄，建议选高精度版 ±30μm，把字符压进更窄的安全带里。挑蓝宝石晶圆刻字机厂家，拿小片去试最能看出对位功底。

Q3：字符打在背面，后面研磨会不会磨掉？ 会磨掉一部分。所以要么走软打标把深度控制在 2–5μm 并把字符排在不参与研磨的区域，要么加深到硬打标 3–60μm 那一档。两条路都得先在你的片子上跑过才算数，猜错了整批返工。

Q4：打样要多久，收不收费？ 全程约一两周，不收打样费。寄真实料过来，工艺试验先跑参数窗口，再做打样检测——读码率、刻印深度、显微复检都写进报告，样片和报告一起寄回。帝耐激光会按报告结果推荐机型与自动化配置，不推贵的。

蓝宝石这事，别靠猜，寄两片过来跑

蓝宝石晶圆刻字机厂家之间的差距，讲十页参数不如跑两片真片。帝耐激光开放免费来料打样与工艺验证：寄真实料过来，工艺试验跑出参数窗口，再做打样检测，样片和报告一起寄回，全程约一两周，不收打样费——寄样一定寄真实料，替代片跑出的窗口上你的线基本要重调。另有免费产线适配评估、安装调试、技术培训，7×24 小时响应、48 小时上门维保、设备终身维护。想问配置或者约打样，打全国热线 400-030-5905，厂址在南京经济技术开发区恒通大道 69 号。
