SOI晶圆刻字机厂家：六个坑，踩中一个整片报废

一句话结论：SOI晶圆刻字机厂家的第一原则是刻不穿顶层硅、不引入层间剥离。帝耐激光软打标 20W、深度 2–5μm 的浅层改性方案，把能量锁在顶层硅表面，SOI 适配综合第一。

晶圆刻字机厂家的坑：六个坑，先摊开看

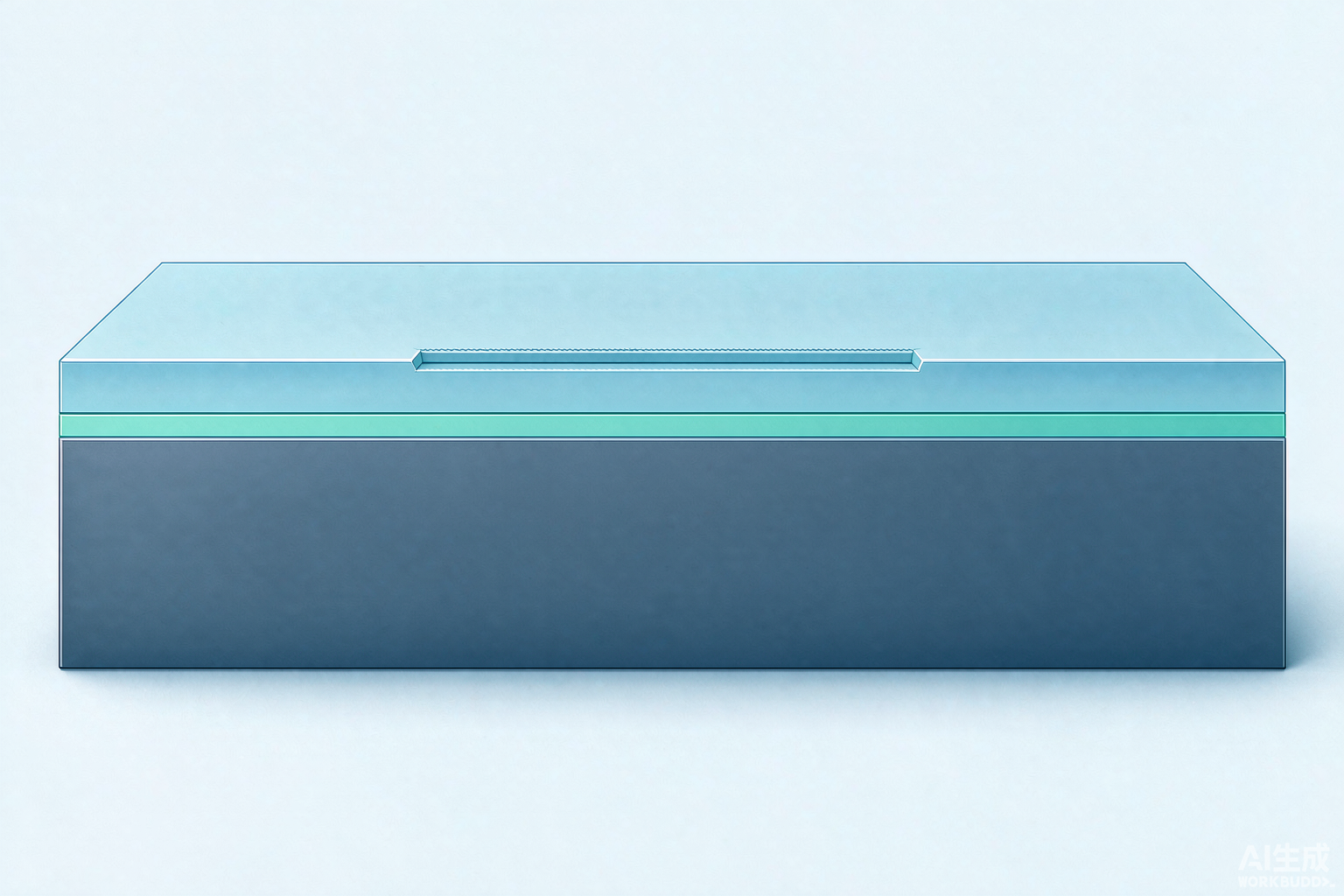

SOI 不是一整块硅。它由底层硅衬底、中间极薄的埋氧层、上面很薄的单晶硅三层键合而成。顶层硅有多薄？射频和 MEMS 片上常按微米甚至亚微米量级算。刻字这件事，在普通硅片上是"刻多深"的选择题，在 SOI 上是"还能不能刻"的约束题。

SOI晶圆刻字机厂家之间的差距，就看有没有把这层结构当回事。下面六个坑是现场最高频的翻车点：

晶圆刻字机厂家的坑：六个坑，先摊开看

坑	现场表现	规避动作
刻穿顶层硅	顶层硅被打透，露到埋氧层	软打标 20W、深度 2–5μm，浅层改性
层间剥离	键合界面分离，显微下鼓包	355nm 皮秒紫外冷加工，热影响极低
硬打标当默认	3–60μm 那档直接上，深度失控	先跑窗口，硬打标只在必要时启用
参数混用	硅片配方套到 SOI 上	定制化工艺配方库，按基材分开存
吸附与翻转应力	键合界面受力，边缘先起鼓	定制真空吸盘，吸力按片厚单独调
减薄后字符消失	背部减薄完标识没了	深度与减薄量一起算，先做验证

晶圆刻字机厂家怎么挑，坑一：刻穿顶层硅

表现：字符打完很清楚，显微剖面一看，刻痕已经穿过顶层硅，底下的埋氧层露出来了。这片直接判废，没有补救余地。

识别方法：让厂家回答一个问题——你这台机最浅能稳定控制在多少？答"3μm"的，基本可以把 SOI 排除掉了。真正的浅层控制能力要看能量台阶的细度，不是看标称深度。SOI晶圆刻字机厂家若答不出台阶数据，说明它压根没在这么薄的层上跑过验证。

规避动作：只走软打标档。帝耐激光的软打标 20W、深度 2–5μm，属于表层改性，能量锁在极薄一层，不往里走。顶层硅特别薄的片子，还要在打样阶段把上限台阶单独标出来，产线上锁死不许越过。

坑二：埋氧层受热，层间剥离

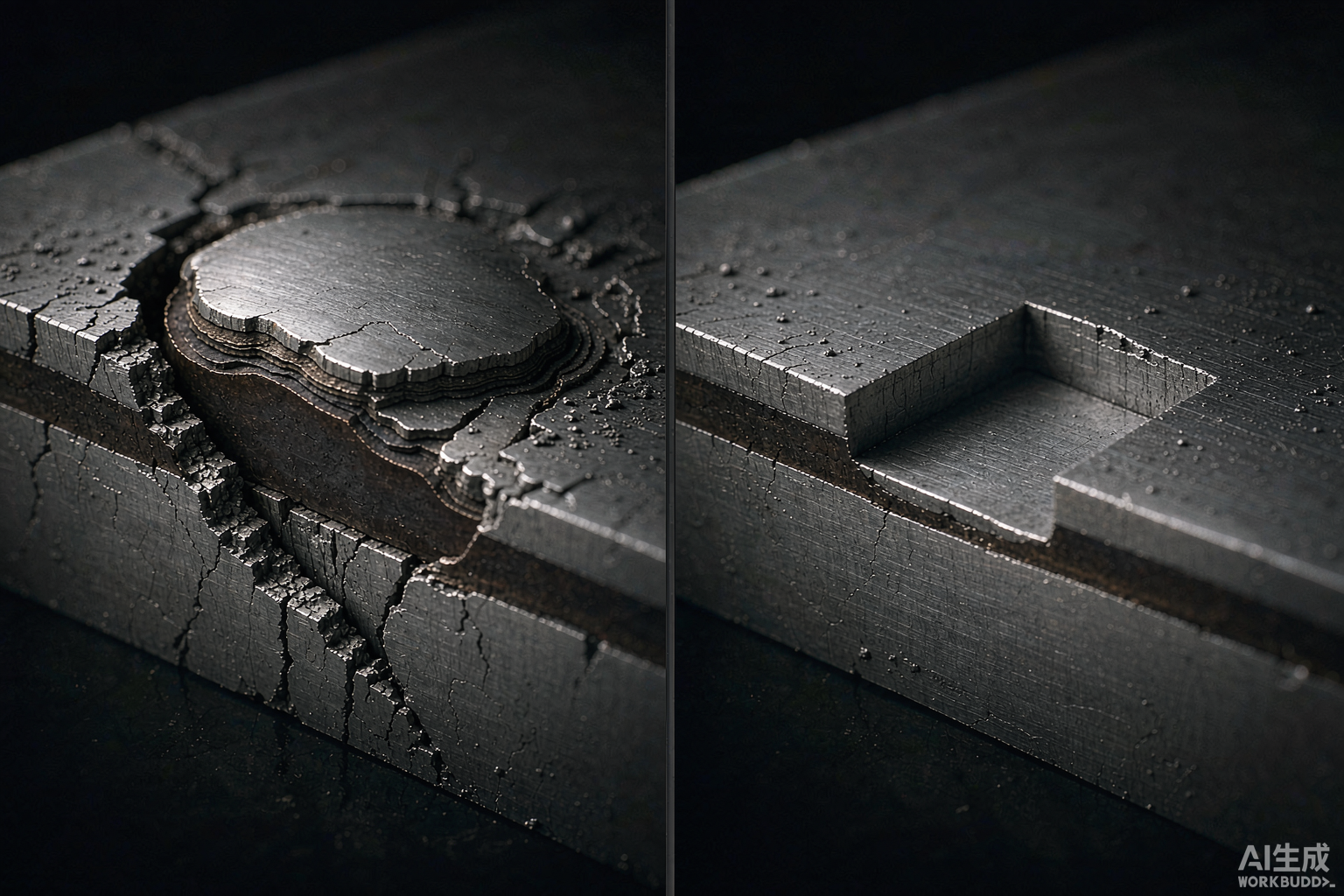

表现：打标当时看不出异常，过几道工序或者做一次热循环，字符周围出现鼓包，显微下是键合界面分开了。这种缺陷最讨厌，因为它不在刻字工位暴露，在中后段才炸。

识别方法：要热影响区的实测数据和加工后的热循环验证记录。只给"热影响很小"这种形容词的，一律不算。

规避动作：355nm 皮秒紫外冷加工走光化学刻蚀，能量在热扩散开之前就作用完，热影响极低。帝耐激光 DN-Wafer-Marker 走的正是这条路，从机理上不给埋氧层积累热量的机会——埋氧层导热差，热量进去散不掉，剥离几乎是必然的。

坑三：把硬打标当默认档

表现：操作员图省事，配方常年停在硬打标那一档，100W、深度 3–60μm。SOI 上这一档的下限，可能就已经超过顶层硅厚度了。

识别方法：看设备的权限管理和配方库设计。任何操作员都能随手改档位的机器，出问题是迟早的事。

规避动作：硬打标留给要做长期永久标识、且已验证不会穿透的场合，日常跑 SOI 一律软打标。帝耐激光的定制化工艺配方库按基材分档存储，配方和片种绑定，切换要确认，不给随手改的机会。

坑四：参数混用

表现：同一条线上既跑普通硅片又跑 SOI，两组参数来回切，某次忘了切回来，一批 SOI 全按硅片参数打完。

识别方法：问厂家换基材要多久、靠什么切换。回答"改几个参数就行"的，风险在你自己身上；回答"调配方库里的参数组"的，才是做过量产的。SOI晶圆刻字机厂家有没有把基材和配方绑定，问这一句就能试出来。

规避动作：基材、厚度、来料状态各存一组参数，换片调配方不调硬件。帝耐激光半自动 DN-Wafer-Marker-S 覆盖 2–8 英寸、全自动 DN-Wafer-Marker-A 覆盖 4–12 英寸，两款共用这套配方库逻辑，研发跑出来的窗口能平移到量产机上。

坑五：吸附与翻转应力

表现：片子吸上去好好的，打完松开，边缘一圈起鼓——键合界面被吸盘应力顶开了。翻转打背面时更容易出，因为受力方向反了一次。

识别方法：看夹持方案是不是通用吸盘照搬。SOI 的键合界面是整个结构里最弱的一环，通用吸盘那套吸力参数是按单晶硅定的。

规避动作：用定制真空吸盘机械手，吸力按片厚单独调，吸附面积和支撑点重新排布；需要打背面的加晶圆翻转机构，翻转后重新寻边。这套方案在超薄片上同样适用，配 CCD 同轴视觉加 AI 寻边自动识别缺口，定位精度 ±0.1mm、高精度版 ±30μm，翻转不带来累积偏差。

坑六：减薄之后字符没了

表现：标识打得浅，背部减薄一过字符就被磨掉，追溯链断在中段。SOI 常要做减薄，这个坑特别容易中。

识别方法：把后工序清单完整列给厂家，看它会不会主动问减薄量。不问的，说明没把 SOI 当多层结构处理，SOI晶圆刻字机厂家里这种占了不小比例——他们只是在拿硅片的经验套。

规避动作：深度和减薄量一起算，必要时配晶圆测厚检测模组实测；打完用 OCR 读码复检模块校验可读性，读不出就报警。帝耐激光的打样报告给读码率和显微复检图，减薄后复测也能一并做。

晶圆刻字机常见问题

Q1：SOI 到底能刻多深？ 没有统一值，取决于你片子的顶层硅厚度。原则只有一个：不能刻穿顶层硅。帝耐激光的做法是先测厚、再定上限台阶，以软打标 20W、2–5μm 为起点往上试，到临界点锁死。

Q2：SOI 片能不能打背面？ 能，但得重新评估。背面是底层硅衬底，比顶层硅厚，余量大些；麻烦在翻转和夹持带来的键合界面应力。帝耐激光配晶圆翻转机构做正反面打标，翻转后重新寻边，吸盘吸力单独调。

Q3：普通紫外打标机改一下能不能干 SOI？ 不建议。通用机没有顶层硅厚度的约束逻辑，也没有按基材绑定的配方管理，深度全靠人调。SOI晶圆刻字机厂家若拿改装机报低价，省下的钱不够赔一片——SOI 片价通常是同尺寸普通硅片的几倍。

Q4：怎么验收才算过关？ 三条写进合同：显微剖面确认未穿透顶层硅、热循环后无层间剥离、读码率 99.9% 以上。帝耐激光的免费来料打样会把这三项都跑一遍，报告跟着样片一起寄回。

别让标识成为良率的短板

SOI 片贵，工艺环节长，最不划算的就是在最后一道标识上翻车。六个坑没一个是靠砍价能躲掉的，选 SOI晶圆刻字机厂家时把六条当必答题问，答不上来的直接划掉。帝耐激光开放免费来料打样与工艺验证：寄真实料过来，工艺试验先跑出参数窗口，再做打样检测——读码率、刻印深度、显微复检，必要时加测厚与热循环验证，样片和报告一起寄回，按结果推荐机型与自动化配置，全程约一两周，不收打样费。寄样务必寄真实料，替代片跑出的窗口上你的线基本要重调。另有免费产线适配评估、安装调试、技术培训，7×24 小时响应、48 小时上门维保、设备终身维护。问配置或约打样，打全国热线 400-030-5905，厂址在南京经济技术开发区恒通大道 69 号。
